ELECFREAKS micro:bit Nezha Pro Sports Kit recenzija

Sa Nezha 2 kontrolerom smo se već susreli u ELECFREAKS Nezha Space Science Kit-u u kome se prvi put i pojavio zamenjujući stariju Nezha verziju. Veliki korak napred tada su bili i novi univerzalni PlanetX motori sa povratnom spregom koji su zamenili dotadašnju praksu postojanja klasičnih motora za kontinuiranu rotaciju i servo motora za precizno ugaono pozicioniranje. Nismo dugo čekali i ELECFREAKS nam je poslao novi tematski paket STEM učila baziran na istom kontroleru i motorima, ali ovaj put sa nekim novim senzorima. Pa hajde da vidimo šta se nalazi u novom Nezha Pro Sports Kit-u.

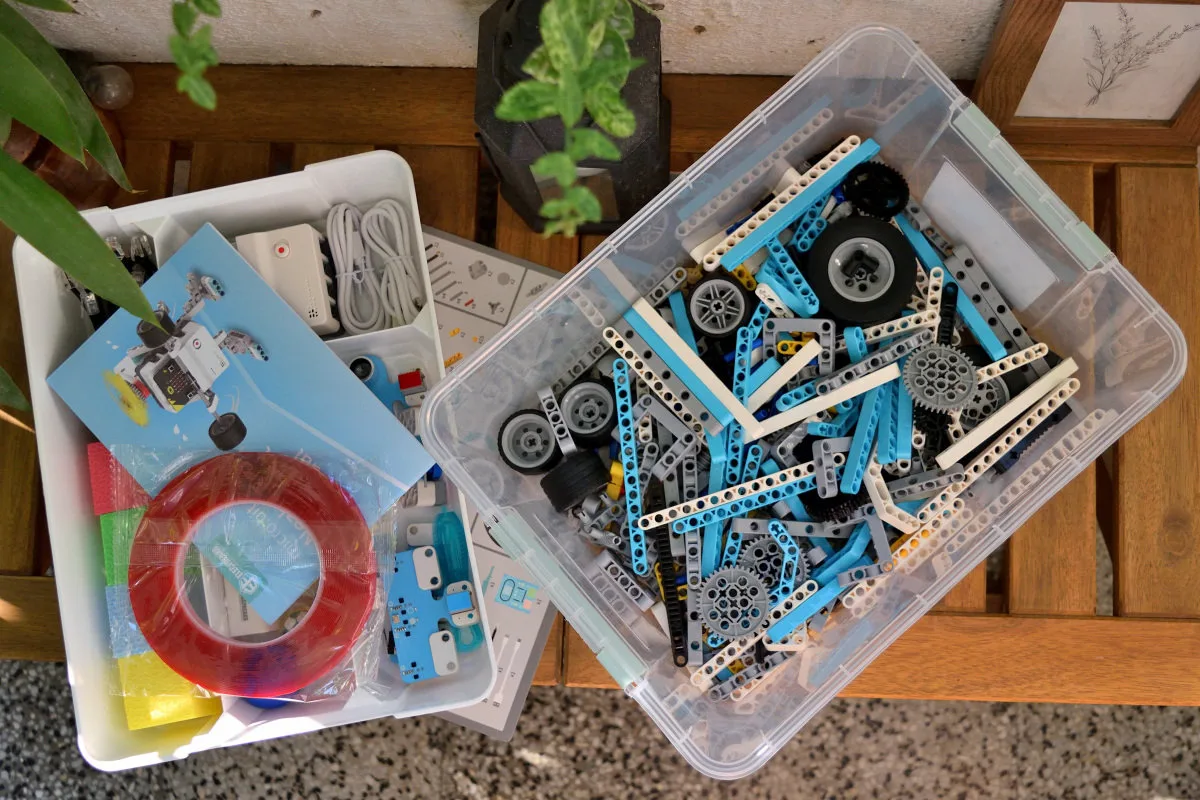

Kao i prethodni dolazi u identičnoj plastičnoj povećoj kutiji za čuanje i sortiranje delova uz sada nove oznake. Iako su na slici ispod LEGO Technic kompatibilni delovi rasuti, oni od proizvođača dolaze nesortirani u nekoliko plastičnih kesica. Da bi mogli da ih koristite i uopšte sagledate šta je sve od elemenata dostupno, prvo što ćete sigurno uraditi je da ih otvorite i pomešate. Pored gotovo šest stotina delova: svetlo plavih, belih, sivih i ponekog žutog, nalazi se i deset točkova sa gumama i dvadeset i šest zupčanika. Ovo je oko 50% (200 elemenata) veći set od onog u Space Science Kit-u.

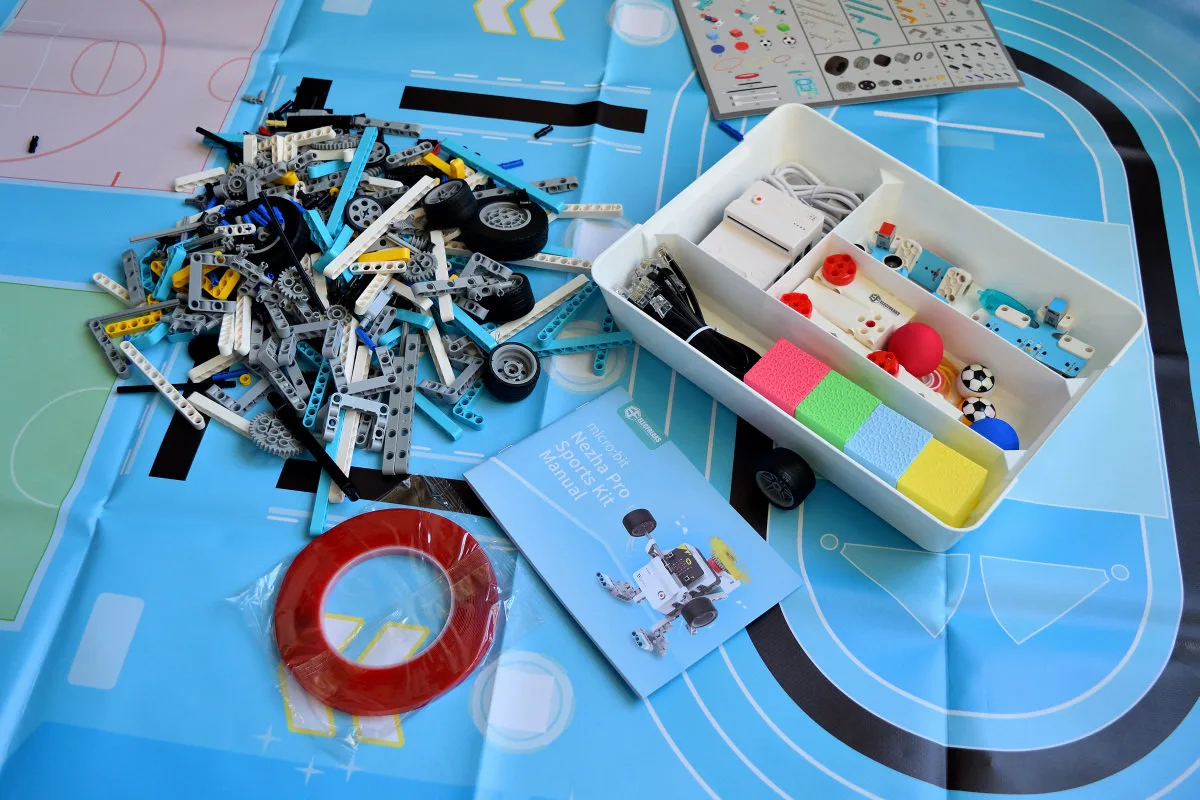

Unutra je i novi gumirani poster (mušema) odličnog kvaliteta i veoma trajna na kojoj se nalaze ucrtana igrališta za fudbal i košarku, kao i atletska staza. Četiri kasnija eksperimetna su direktno vezana za ovaj print: ubacivanje lopte u koš, pucanje na go, prenošenje raznobojnih kocki sa jednog na drugo mesto i vožnja „vozila-sportiste trkača“ po crnom linijom obeleženoj stazi. Ovaj put je mušema spakovana u skladu sa merama kutije, ali je neminovno presavijena nekoliko puta. Nemoguće ju je na drugi način transportovati, ali verujemo da vremenom i možda na ravnoj podlozi toplom peglom preko tekstila može da se poravna.

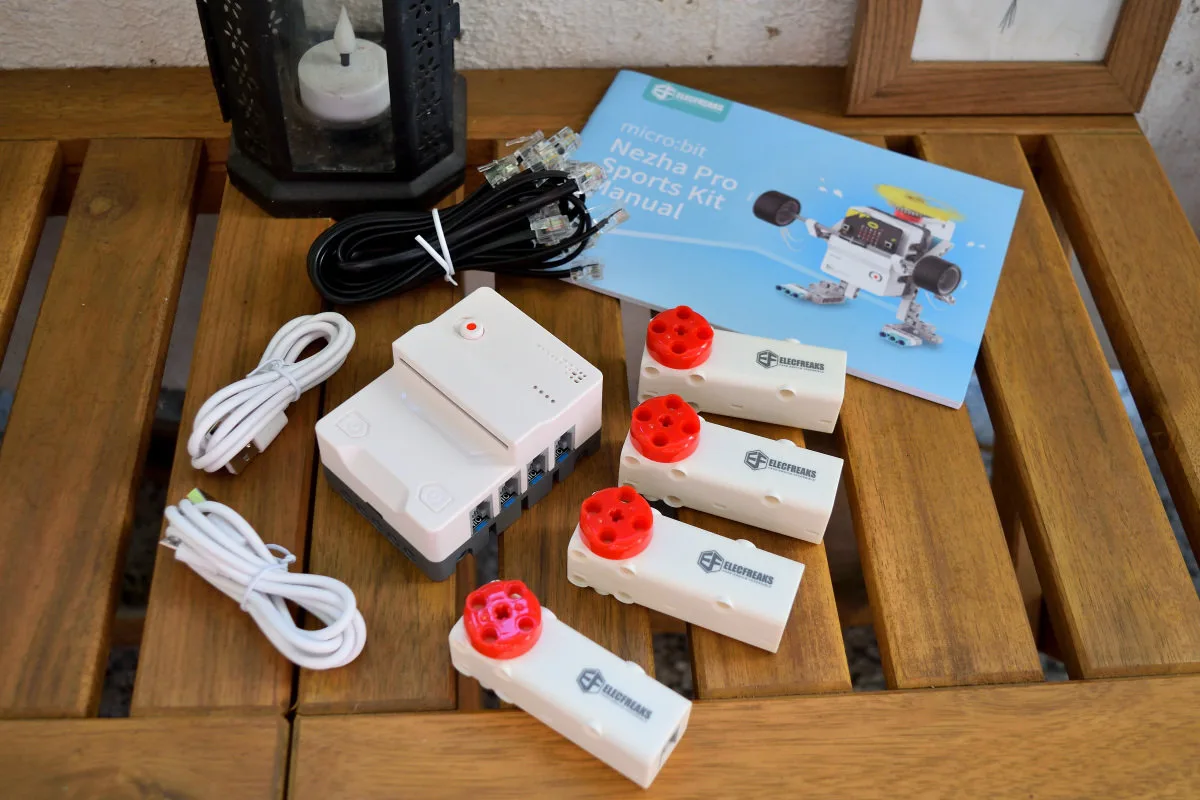

Pored kocaka, tu su, i ovaj put, četiri univerzalna PlanetX motora (dva više nego u Space Science Kit-u), jedan Nesha 2 kontroler, USB kablovi za napajanje konrolera i programiranje micro:bit-a, kao i dvanaest RJ11 kablova za povezivanje kontrolera i PlanetX modula. Taj broj je dovoljan jer Nesha 2 i ima dvanaest RJ11 portova: 4 I2C, 4 motorna i 4 GPIO (svaki GPIO sa dve linije, od čega su dve na različitim portovima analogni ulazi).

Nezha 2 kontroler može raditi u „master“ modu bez micro:bit-a, kada korisnik preuzima upravljanje nad motorima pritiskom na jedan od dva tastera smera kretanja. Svi povezani motori će se okretati u istom smeru rotacije istom brzinom. Ovo je odlično za mlade učenike, ali odavde što pre treba preći na programiranje.

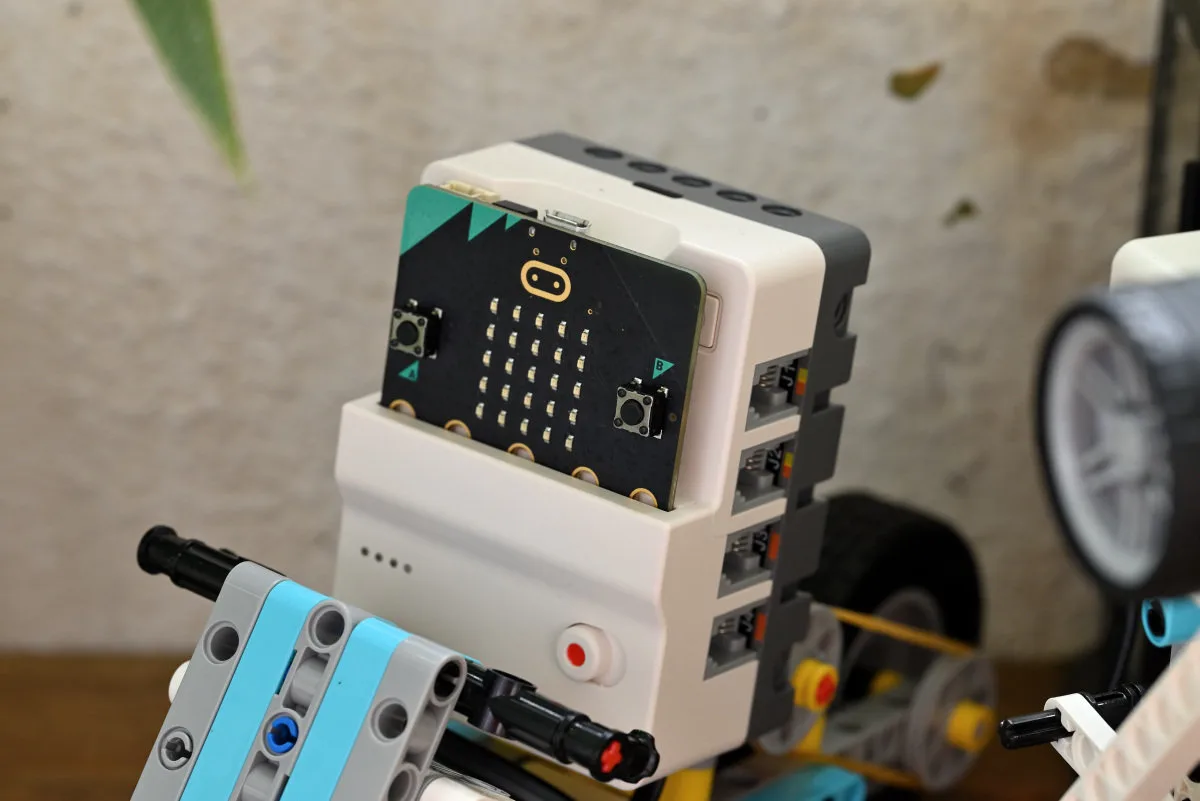

Upravljanje isprogramiranim micro:bit-om ovom kotroleru daje pun potencijal. Uzmite u obzir da sam micro:bit ima u sebi i Bluetooth, te je moguće daljinsko upravljanje. Programiranje se radi online u Microsoft make code on-line grafičkom okruženju za rad sa blokovima, što je u skladu sa obrazovnim programima u školama. Naravno pogodno je i za kućni rad. Ono inače ne traži poznavanje programskih jezika, već samo principijelno poznavanje algoritama automatizacije, ali ima mogućnost pisanje i interpretacije koda u Python i JavaScript-u kroz ugrađen editor koda.

PlanetX motori su univerzalni, mogu se okretati beskonačno, ali imaju i mogućnost preciznog pozicioniranja i čvrstog držanja, te time,kao što smo već rekli, zamenjuju ranije zasebne pogonske i servo motore korišćene sa prethodnim Nesha kontrolerima. Najveća brzina rotacije, bez opterećenja na vratilu, je 125 rpm/min, što je dakle neto više od 2 rotacije u sekundi. Moment na vratilu je minimalno 0,29 N/m i napajaju se u rasponu od 5 do 9 VDC. Imaju ugrađene zaštite od pregrevanja i prenapona, kao i automatsko prekidanje napajanja motora ukoliko je on prisilno zaustavljen.

I da u ovom trenutku pomenemo knjižicu, koja je ukusno ilustrovana, sa spiskom delova i osnovnim uputstvom za pokretanje. U njoj je dat i jedan detaljan korak-po-korak plan sastavljanja modela dizača tegova.

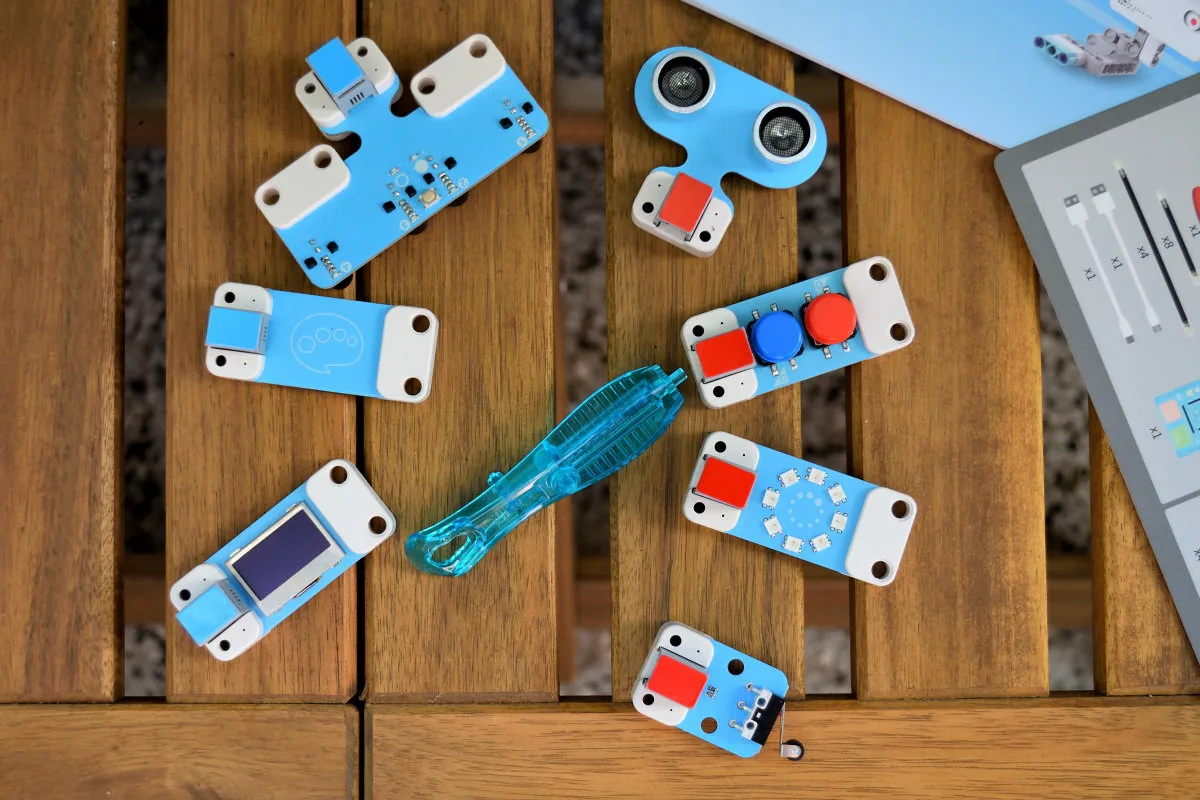

U ovom Nesha Pro Sports Kitu imamo sedam PlanteX modula. Obratite pažnju na boju pravougaone oznake na konektoru: plava je ili crvena. Uvek povezujte modul sa portom na Nezha 2 kontroleru iste boje. U kompletu imamo tri I2C modula: sa LCD ekranom, senzorom za boju objekta (HUE vrednost) i „sofisticiraniji nego uobičajeno“ modul za praćenje linije sa čak četiri senzora. Modula sa digitalnom vezom ima četiri. Tri su ulazna: ultrazvučni senzor udaljenja, kontaktni prekidač i modul sa dva tastera. Izlazni je samo prsten od osam višebojnih LED dioda. Ako poredimo sa Science Space Kit-om, preklapaju se dva modula (ekran i ultrazvučni senzor), dok ostali moduli dopunjuju kolekciju onih koji imaju oba kit-a.

ELECFREAKS kompleti dolaze sa CaDA Brick Separator alatom, koji se nama više dopada od standardnog LEGO razdvajača elemenata, posebno kada su u pitanju LEGO Technic kompatibilni elementi.

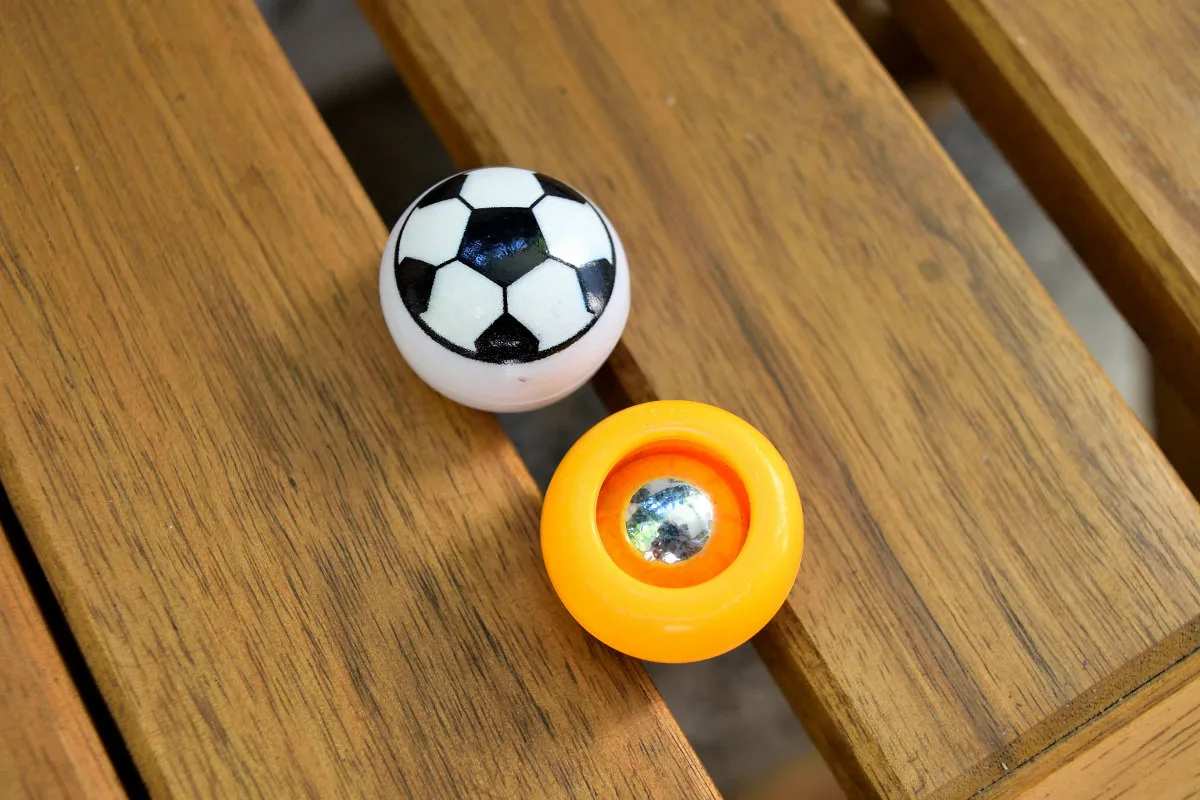

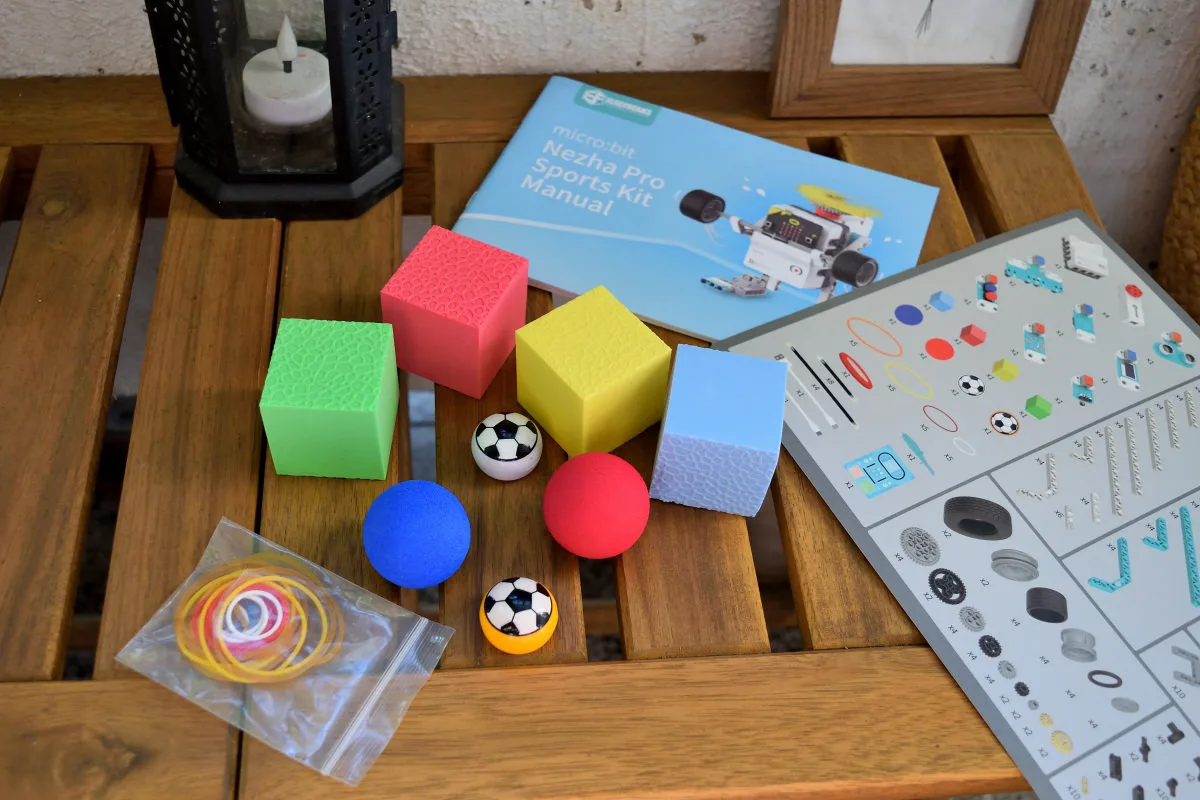

U kompetu prvi put srećemo sunđeraste kocke u boji, kao i dve „lopte“. „Lopte“ su u stvari metalne kugle sa plastičnom maskom sa šarom fudbala. Dve prave sunđeraste lopte su iste kao kod ELECFREAKS Smart AI Lens kamera modula koga smo opisali u sklopu starog Nezha Inventor Kit-a.

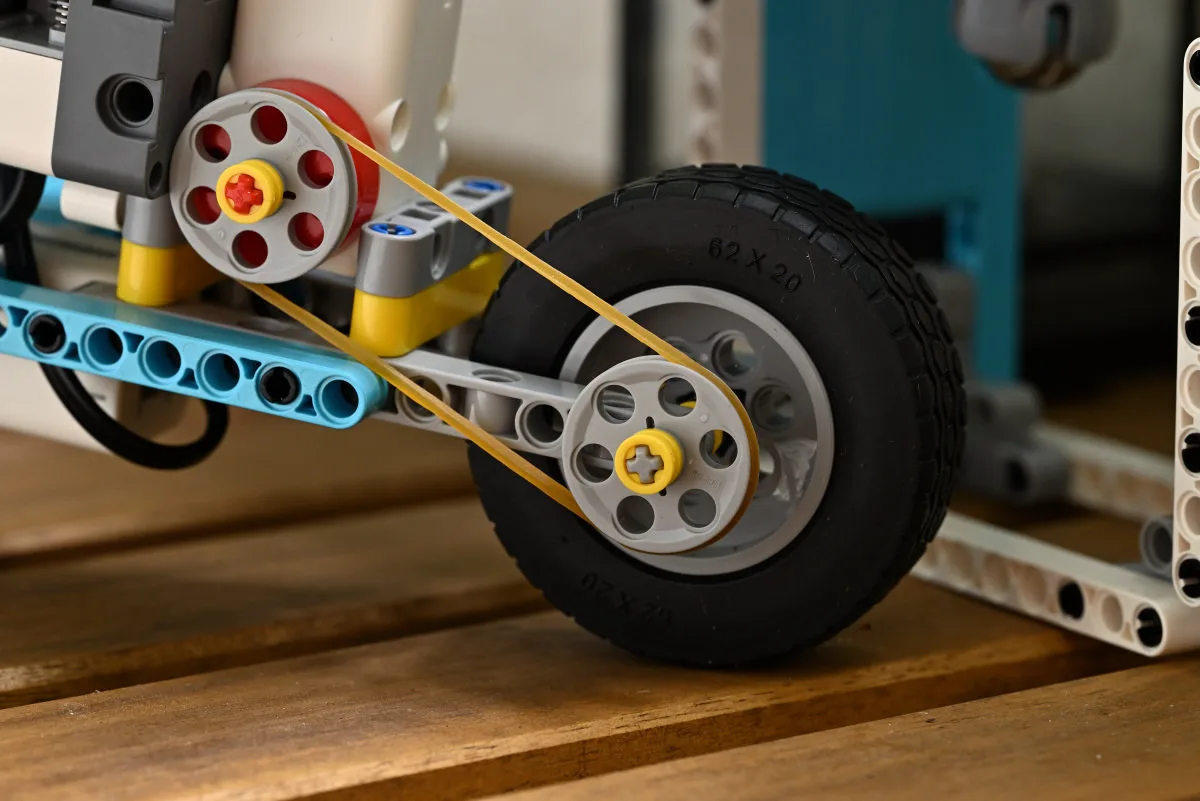

Isporučene gumice su u pet veličina, kodovane bojom i uglavnom služe kao gipki prenosnici rotacionog kretanja. Jedna takva primena se vidi na slici ispod, gde se rotacija pogonskog motora prenosi na zadnji točak modela. Na ovo slici vidimo i jednu pojavu koju smo uočili kod ovakvih konstrukcija. Naime, ako pogledate gumicu ona dodiruje donji plavi element, a sivi pogonski disk sa žlebom kroz koji ide gumica je toliko blizu tamnosivog elementa, da ga gumica ovlaš i dodiruje. Ovakvi detalji nemaju praktičan značaj i uticaj na edukativnost ovog STEM učila, ali verujemo da će vremenom i sa iskustvom ELECFREAKS tima ovakve detalje veštije realizovati.

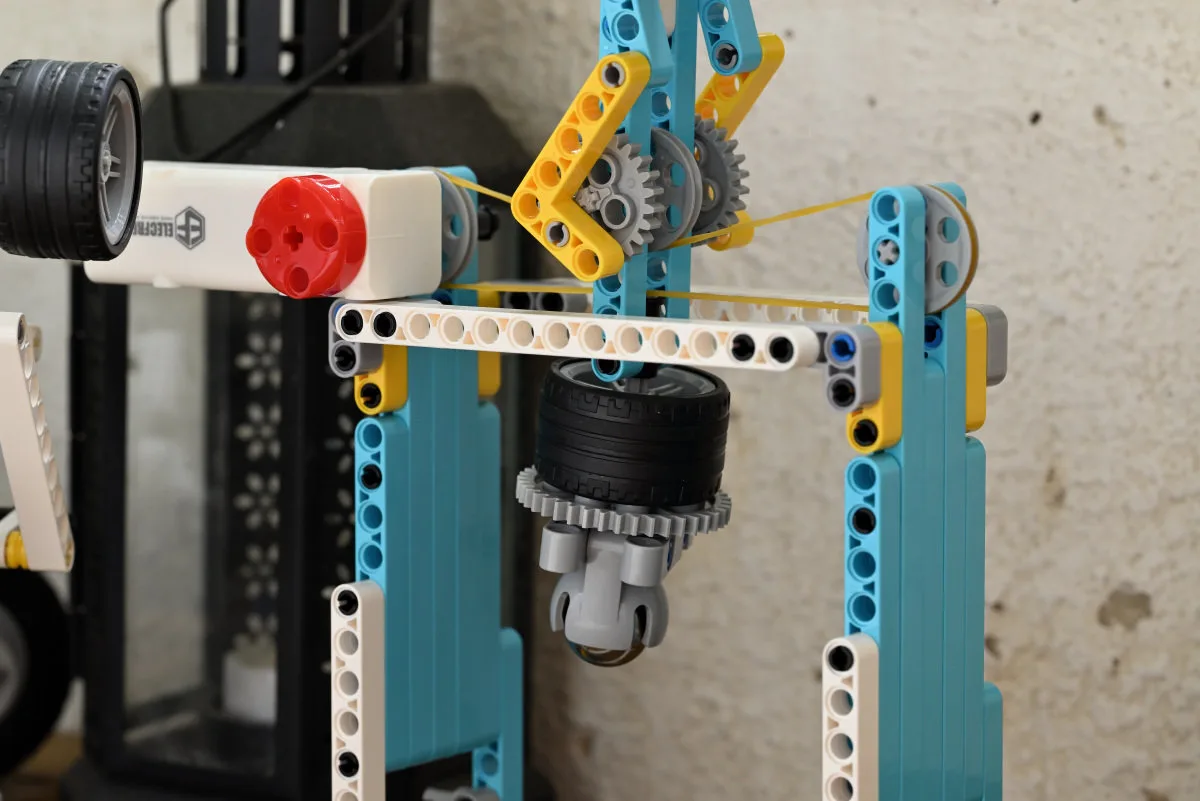

Na zvaničnom Wiki-u pored detaljnih opisa kompleta dato je i dvadesetak projekata. Svi su sa sportskom tematikom i nisu previše komplikovani za izradu. Ponekad se desi da je neophodno zadržati elemete u nekom položaju nespojene, pa onda kroz više njih provući osovinu ili postaviti gumicu nakon potpunog sklapanja modela, kao na slici ispod – što traži delimičnu demontažu, pa ponovno sklapanje. Ako se setimo LEGO modela, oni uvek imaju stabilna među-stanja i elementi se uvek fiksiraju na potpuno sklopljenu osnovu. Ovo može biti zbunjujuće ponekad, ali u konačnici traži veći stepen sagledavanja položaja objekta u prostoru i bolje shvatanje konstrukcionih nauma. Sa STEM stanovišta, nama je „Nezha Pro“ pristup zahtevniji i time i edukativniji.

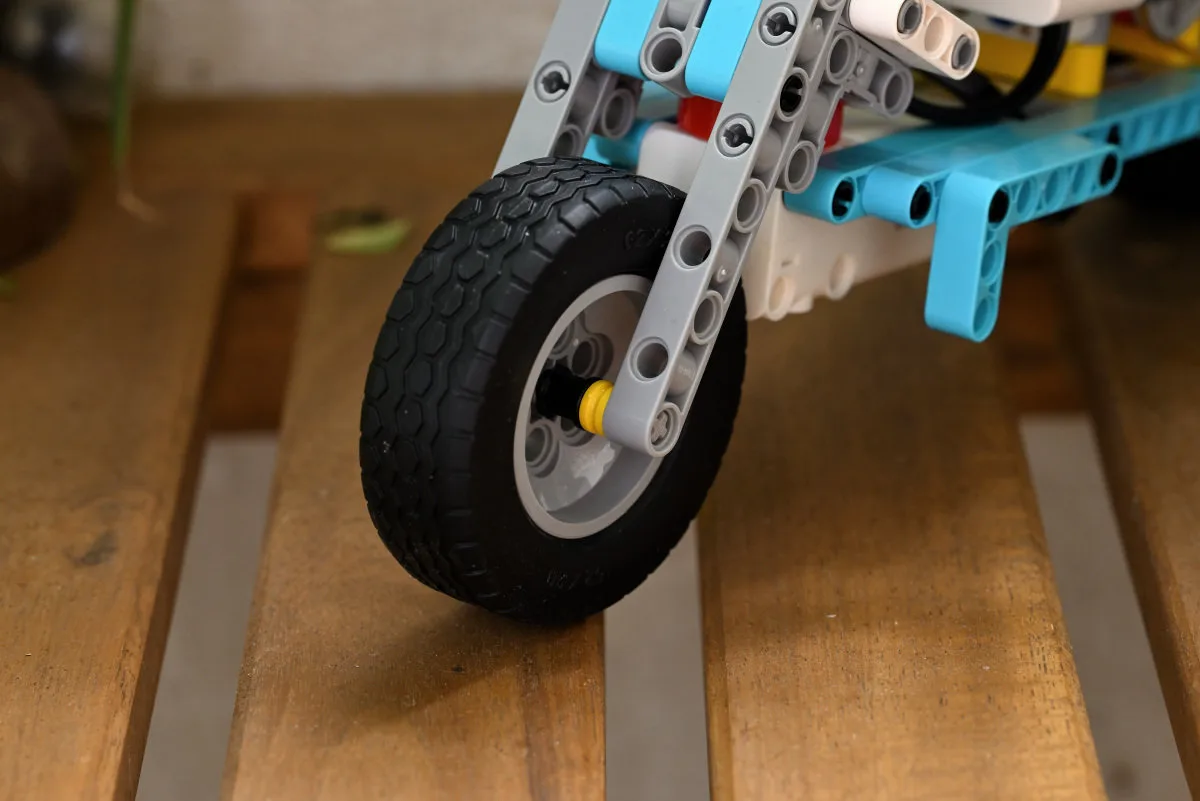

Nekada, kao kod ovog točka nigde u uputstvu nećete videti kojim se redosledom postavljaju žuti i crni element sa druge strane točka, pandan paru kojeg vidite na ovoj strani. Shvatićete tek kada budete gradili i fiksirali viljušu motora, koja mora biti ravna.

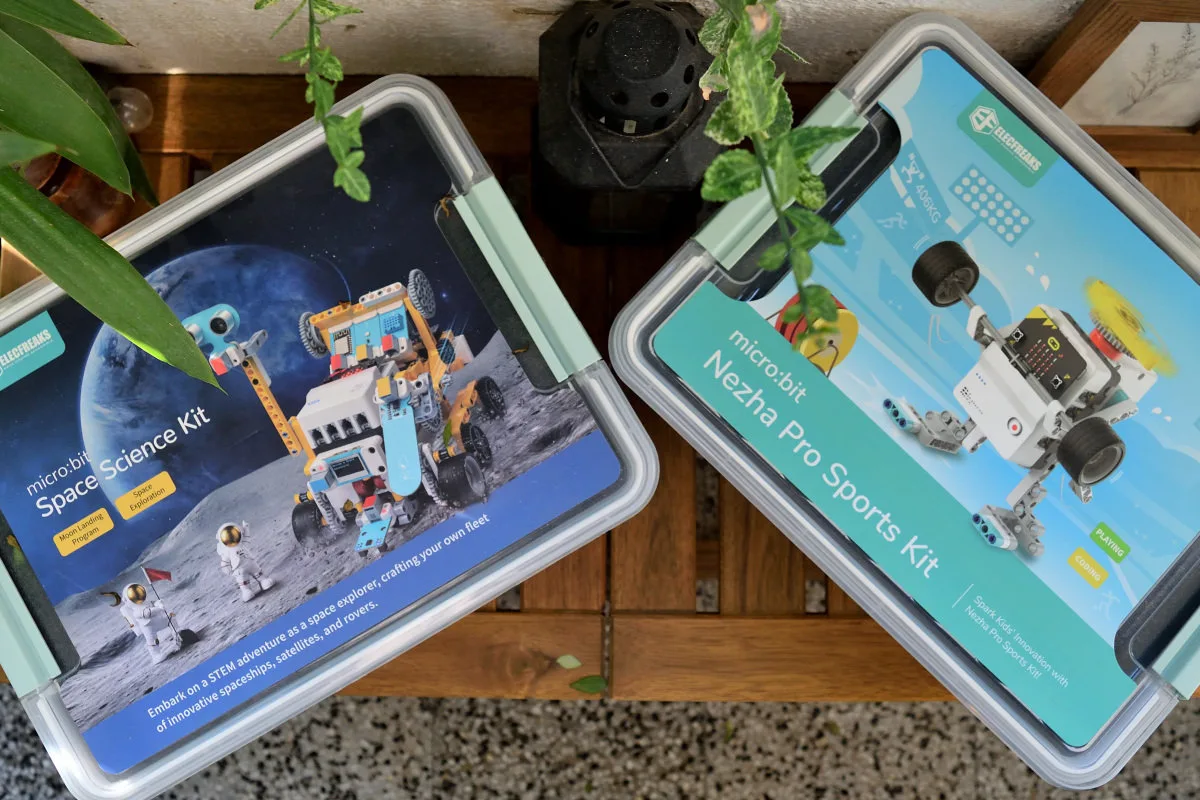

Na kraju, kao summarum putovanja po ovom sportskom kitu treba izvesti neki zaključak. Smisleno je uporediti ga sa prethodnim. Cena Nezha Pro Sports Kit bez micro:bit-a je $239, a sa micro:bit razvojnim sistemom $265. Space Science Kit je imao visoku cenu od $239 bez micro:bit-a, ali se sada može naći i za $199, što je primereno. Ipak samo $40 više za dva dodatna motora i oko 200 LEGO Technic kompatibilna elemenata je odlična ponuda o kojoj treba ozbiljno razmisliti.

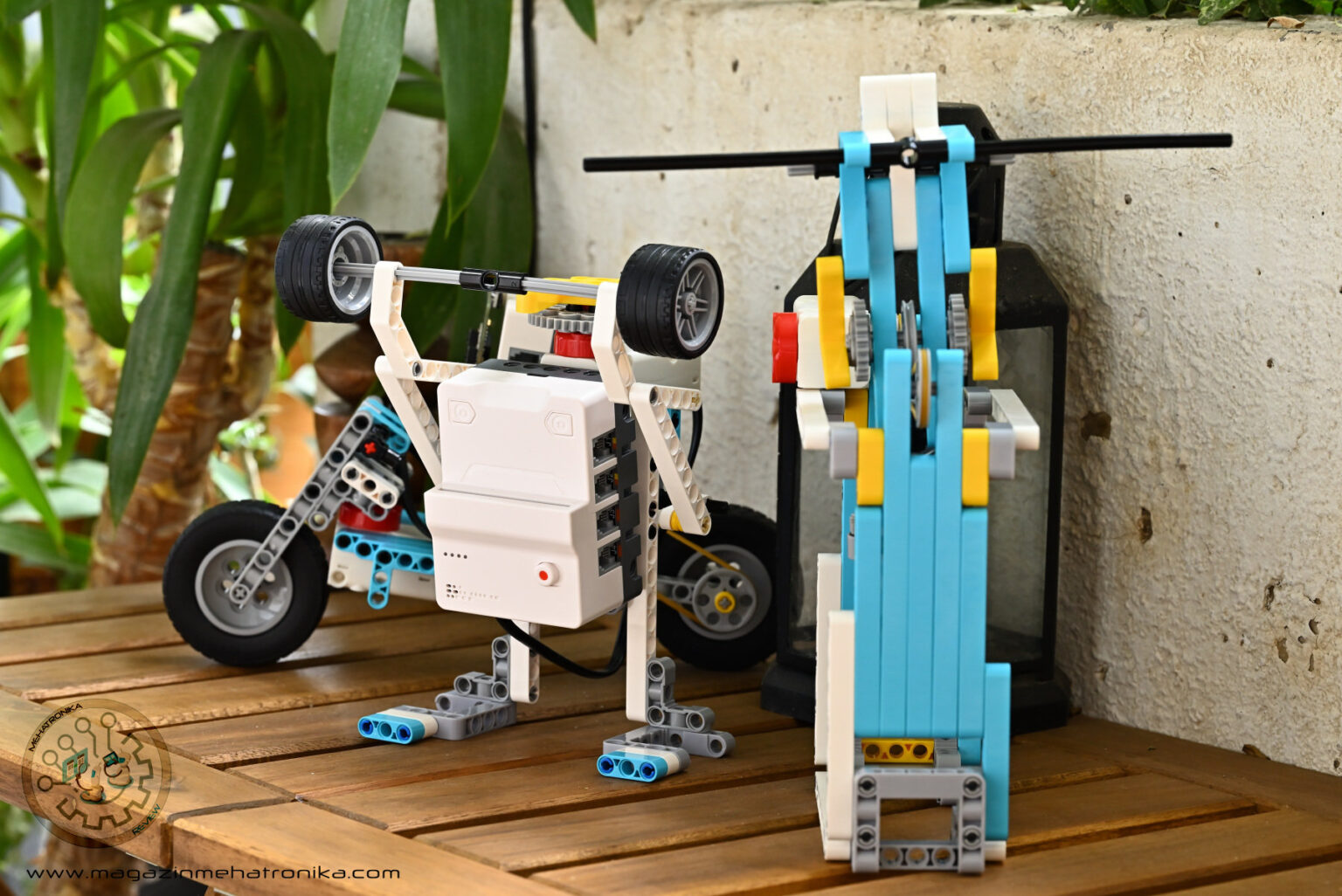

Posedovati oba kita je smisleno, jer se oni dopunjuju, pre svega senzorima, i omogućavaju još veća istraživanja i kompleksnije kreacije. Da bi stekli neki utisak uzmite u obzir informaciju da smo sa elementima Sports Kit-a uspeli da sagradimo tri eksperimentalna modela i ostalo nam je još kocaka.

Za poređenje, LEGO Education SPIKE Prime Set ima oko 500 elemenata, tri motora, tri senzorska elementa i kontroler, a cena mu je oko $399.95 na LEGO® STEM & STEM Kits for Middle Schoolers & Teens sajtu. Dodatnih oko 500 elemenata u LEGO® Education BricQ Motion Prime kompletu su još $159.95. Cena ova dva kita je otprlike ista kao i cena dva predstavljena Nezha kompleta, ali u ELECFREAKS varijanti dobijate mnogo više elektronike. Opet, sami LEGO gradivni elementi u SPIKE i BricQ-u su raznovrsniji.

LEGO SPIKE Prime Set ima tri ulazna porta za senzore i tri izlazna porta za motore. (otud u kompletu taj broj aktivnih elemenata). Nismo shvatili kako bi se preprogramirao, sem da je svaki senzorski ulaz povezan direktno na motor čijim radom upravlja po on/off principu. Nema mogućnosti proširenja različitim modulima, kao što je ovde slučaj sa PlanetX senzorima i displejima i naravno nema micro:bit programiranja, već kontroler (LEGO HUB) radi u takozvanom „master“ režimu, gde se motornim izlazima upravlja sa dva dugmeta (napred i nazad) u slučaju da nisu povezani senzori. Ovaj „master“ režim postoji i kod Nezha 2 kontrolera, kao i dva dugmeta za uključivanje motora kako bi se okretao u željenom smeru fiksnom brzinom. Pazite, motori su jaki i slomiće bez problema LEGO Technic kompatibilnu osovinu ukoliko dođe do fizičkog kočenja i stvaranja poluge, i to prenego zaštita proradi i zakoči motor. Nama se to desilo sa crvenom osovinom kormana kada smo bez programiranja uključili model motor-bicikla.

Kome se carstvu privoleti, ELECFREAKS ili LEGO, dobro je pitanje, posebno ako se posmatraju i drugi koncepti ne samo tehnički i edukativni. Nama se ELECFREAKS Nezha Pro Kit-ovi dopadaju, imaju sve elemente kvalitetnog i edukativnog STEM učila. Stoga nema razloga da ovom novom Sports Kit-u ne damo i nešto višu ocenu – ovaj put je preskočio „svemirsko“ vrlo dobro i ušao u „sportski razred“ odlikaša.
