Proizvođači KGH opreme danas se suočavaju sa sve većim zahtevima tržišta. Pored pouzdanog upravljanja, od novih uređaja očekuju se kompaktne dimenzije, jednostavnija montaža, mogućnost daljinskog nadzora i što kraće vreme razvoja. U takvim projektima standardni PLC često nije najbolje rešenje, dok razvoj potpuno nove elektronske platforme zahteva značajna ulaganja i produžava vreme potrebno da proizvod stigne na tržište.
Upravo sa takvim izazovom suočio se jedan proizvođač KGH opreme koji je želeo da upravljački sistem postane sastavni deo serijske jedinice, a ne skup međusobno povezanih komponenti smeštenih u upravljačkom ormanu. Cilj je bio da se razvije namenski kontroler koji će odgovarati konkretnom uređaju, zadržavajući pouzdanost proverene platforme i poznato programsko okruženje.
Umesto razvoja od nule, prilagođavanje postojeće platforme

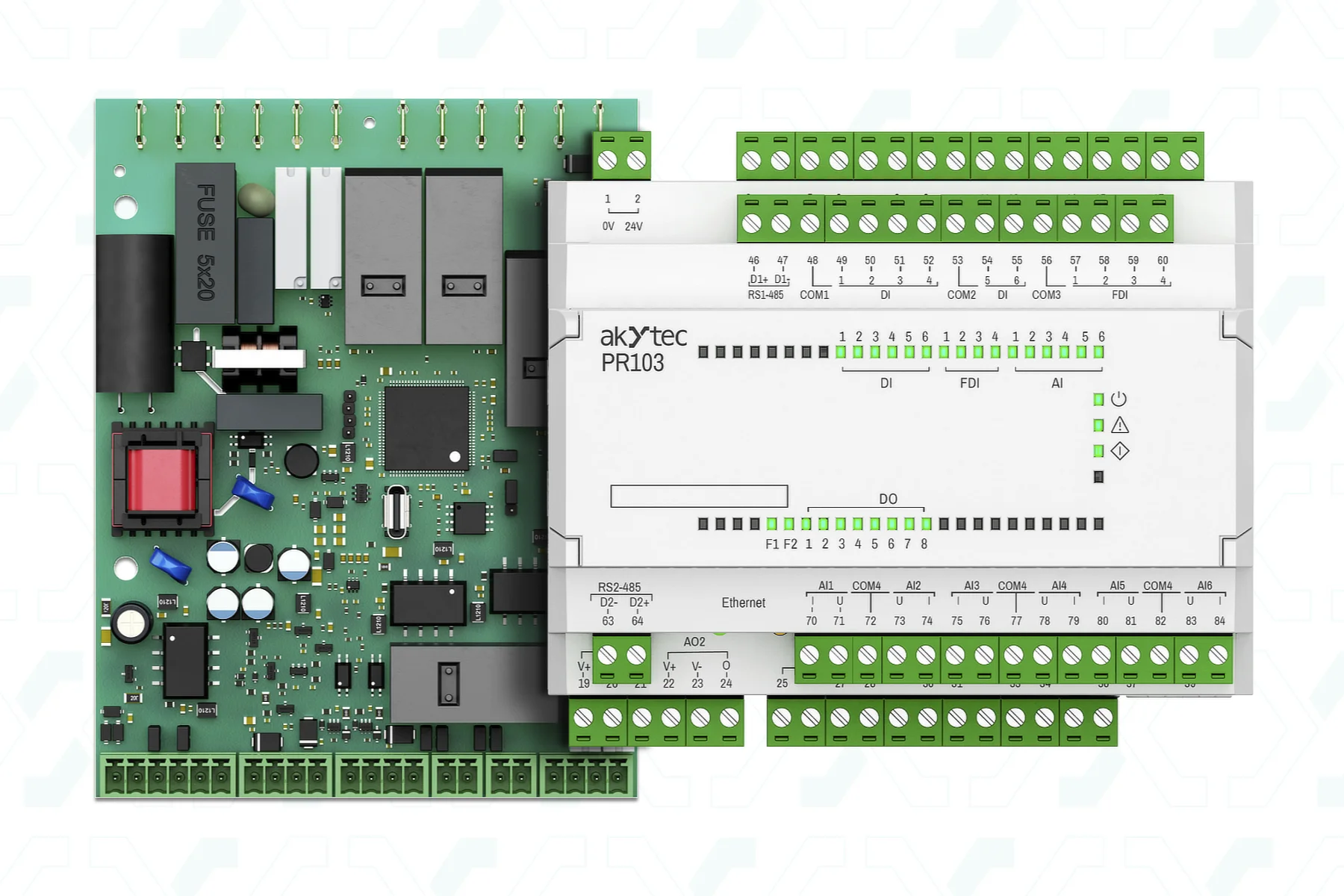

Kao osnova projekta iskorišćena je kontrolerska platforma PR103, na kojoj je razvijen jednopločni OEM kontroler OVK-P. Na taj način izbegnut je razvoj nove elektronske platforme, dok je hardverska konfiguracija u potpunosti prilagođena zahtevima konkretnog proizvoda.

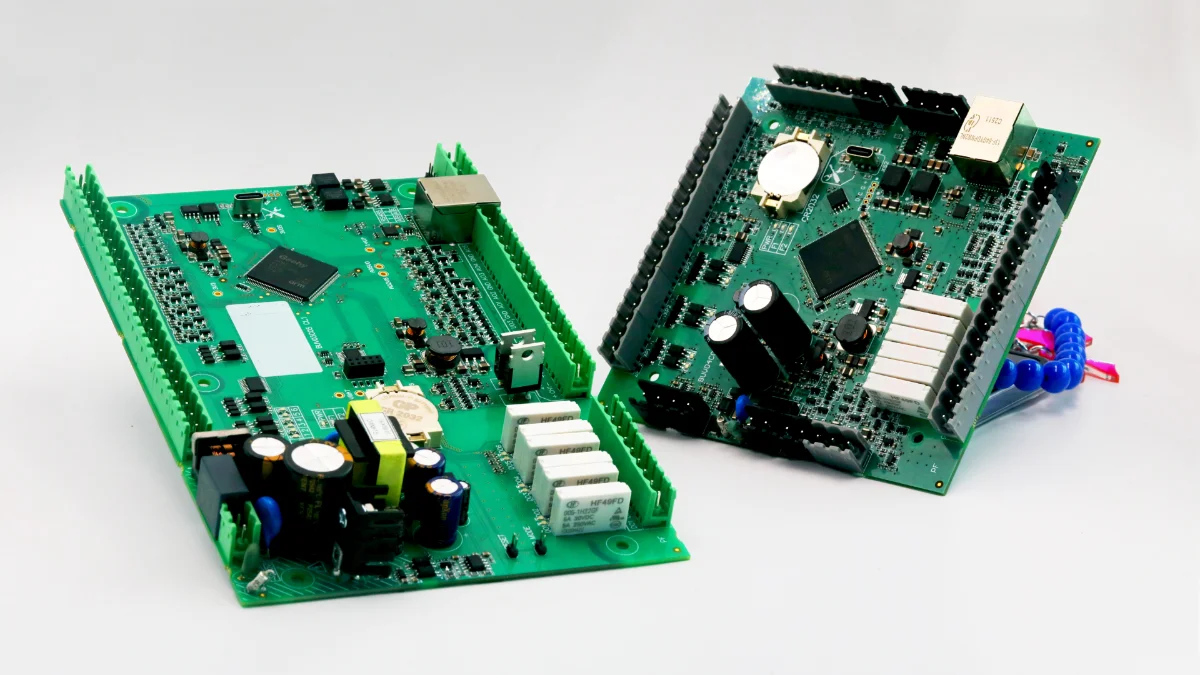

Za razliku od univerzalnog PLC-a namenjenog različitim primenama, OVK-P je projektovan za direktnu ugradnju u serijske KGH jedinice. Ploča se ugrađuje u uređaj i direktno povezuje sa temperaturnim senzorima, ventilatorima, pogonima zaklopki i ventila, pumpama, alarmnom signalizacijom i ostalim izvršnim elementima sistema.
Takav pristup omogućava proizvođaču da zadrži sopstveni upravljački algoritam, dok istovremeno dobija hardversko rešenje prilagođeno stvarnim potrebama uređaja.
Prilagođena konfiguracija umesto univerzalnog rešenja
Jedan od ključnih zahteva projekta bio je da kontroler podrži različite tipove KGH opreme. Zbog toga su razvijene dve verzije uređaja, za napajanje od 24 V DC i 230 V AC, koje koriste istu logiku rada i isto razvojno okruženje.
Konfiguracija ulaza i izlaza prilagođena je tipičnim signalima u KGH sistemima. Kontroler omogućava povezivanje digitalnih i analognih signala, temperaturnih senzora i izvršnih elemenata, dok relejni i analogni izlazi omogućavaju upravljanje ventilatorima, regulatorima i drugim uređajima. Za svaki izlaz moguće je definisati bezbedno stanje, čime se obezbeđuje predvidiva reakcija sistema u slučaju prekida komunikacije.
Komunikacija bez dodatnih uređaja
Savremeni KGH sistemi zahtevaju pouzdanu komunikaciju sa frekventnim regulatorima, operaterskim panelima i nadređenim sistemima upravljanja. Zato je OVK-P opremljen sa dva galvanski izolovana RS-485 interfejsa sa podrškom za Modbus RTU/ASCII, kao i Ethernet interfejsom koji podržava Modbus TCP.
Na ovaj način kontroler može istovremeno da komunicira sa lokalnim uređajima i nadređenim sistemom, dok Ethernet omogućava daljinski pristup i povezivanje sa cloud servisima bez potrebe za dodatnim gateway uređajem.
Programiranje i konfigurisanje obavlja se u poznatom FBD programskom okruženju, što korisnicima omogućava da nastave rad u već poznatom razvojnom sistemu.
Prednosti za proizvođača

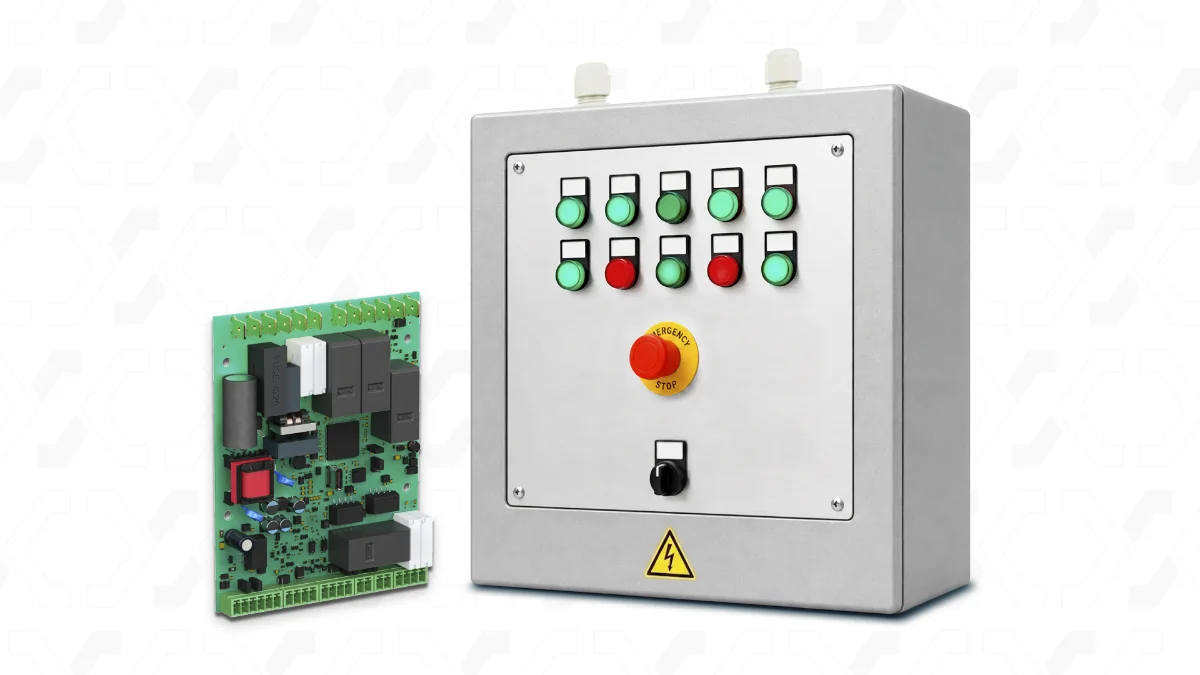

Razvoj OVK-P pokazao je da prilagođavanje postojeće platforme može predstavljati efikasniju alternativu razvoju potpuno novog kontrolera. Integracijom svih potrebnih funkcija na jednoj ploči smanjen je broj komponenti i spoljne opreme, pojednostavljena je montaža, a upravljački sistem postao je sastavni deo samog uređaja.
Istovremeno, proizvođač koristi jedinstvenu softversku osnovu za različite modele opreme, što pojednostavljuje razvoj novih proizvoda, puštanje u rad i održavanje. Korišćenjem proverene platforme smanjen je i tehnički rizik, dok je ostavljena mogućnost daljeg razvoja kroz izmene softvera i proširenje funkcionalnosti bez promene osnovne hardverske koncepcije.
OEM pristup kao put do bržeg razvoja
Projekat OVK-P pokazuje da OEM kontroler ne mora da bude razvijan od praznog lista. Kada se postojeća kontrolerska platforma prilagodi konkretnim zahtevima proizvoda, moguće je dobiti namensko rešenje koje objedinjuje pouzdan hardver, poznato razvojno okruženje i funkcionalnosti potrebne za serijsku proizvodnju.
Za proizvođače KGH opreme ovakav pristup znači kraće vreme razvoja, manji tehnički rizik i veću fleksibilnost u razvoju novih generacija uređaja.
