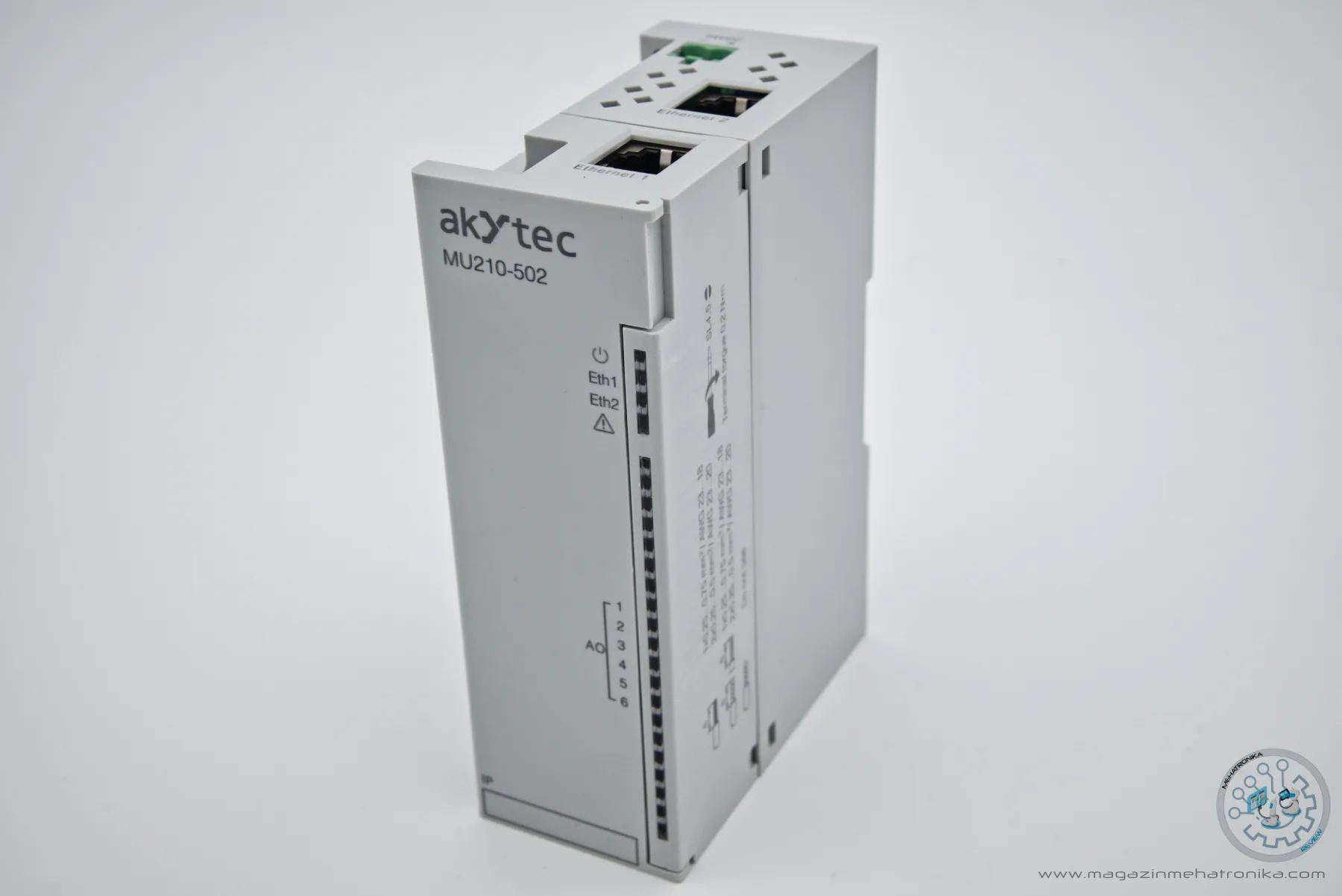

akYtec je na tržište ponudio Analog Output modul akYtec MU210-502 sa šest analognih izlaza namenjen za montažu na DIN šinu ili direktnu montažu koji se prvenstveno može koristiti kao upravljački modul povezan Ethernet vezom uz pomoć: Modbus TCP, MQTT, SNMP i NTP protokola.
U paketu dolazi modul sa kratkim Ethernet kablom čija je svrha da međusobno poveže dva bliska modula ili modul sa PLC-om ili internet Gateway-om. Bitno je napomenuti da je veza između modula Daisy-Chain tipa, te da prekid funkcionisanja bilo kog modula ne prekida prenos Ethernet signala do sledećeg modula.
photo: Akytec
Hardver
Uz modul je dato i osnovno ilustrovano uputstvo na srpskom jeziku, sa potrebnim tehničkim specifikacijama, uputstvima za povezivanje i instalaciju, kao i tabela sa značenjem vizuelnih poruka koje uređaj šalje dvema LED diodama na kućištu u zavisnosti od šeme njihovog treperenja. Dimenzije zatvorenog IP 20 kućišta modula su 42 × 123 × 83 mm, pogodan je za vertikalnu montažu, te zauzima svega 42 mm na DIN šini, a težina mu je oko 300 g.
photo: magazin Mehatronika
Jedini pomoćni deo na akYtec MU210-502 modulu su zaštitna vrata koja sakrivaju terminal blok sa 24 kleme. Međutim, kako modul ima šest analognih izlaza i kako su za svaki od njih potrebne tri kleme, ukupno je funkcionalno iskorišćeno 18 klema. Kao što smo rekli, svaki od analognih izlaza koristi po tri linije: A0nA, A0nB i A0nC, gde je n – oznaka izlaza (od 1 do 6). A0nA je pozitivno napajanje izlaza, A0nC je zajednički negativni napojni vod, dok je A0nB sam signal n-tog izlaza. Analogni izlazi se mogu nezavisno konfigurisati tako da budu strujni u dve varijante: 0..20 mA ili 4..20 mA, ali i naponski 0..10 V. Ako se analogni izlaz koristi kao strujni, neophodno je da otpornost priključenog kola između A0nB i A0nC bude u opsegu 400..600 Ω. Ukoliko to nije slučaj, potrebno je redno na A0nB dodati limitator sa vrednošću nedostajaće otpornosti.
photo: magazin Mehatronika
Terminal blok je za telo modula pričvršćen sa dva zavrtnja, koja je potrebno ukloniti da bi se on demontirao. To ćete raditi samo kada želite da promenite RTC bateriju ugrađenu u modul. Pazite da superkondenzator koji zadržava napon na memoriji, to može raditi maksimalno 1 minut, te bateriju morate promeniti u tom periodu da ne bi došlo do gubitka podataka.
photo: magazin Mehatronika
Baterija se nalazi u posebnom držaču i potrebno je samo je izvući i ubaciti novu. Mi smo ipak rasklopili kompletno uređaj ne bi li pogledali i druge bitne elemente ovog modula. Ako rasklapate samo da bi promenili bateriju, potrebno je samo pritisnuti četiri „zubića“, ali ako idete do kraja kao mi, potrebno je mnogo više pažnje i odvijanje jednog duboko usađenog zavrtnja. Pošto nema realne potrebe za tim, ne preporučujemo.
photo: magazin Mehatronika
Pored šest pločica analognih izlaza nalazi MICREL KSZ8863RLL 10/100M menadžovan Ethernet svič sa tri porta. 2015. godine je Microchip preuzeo kompaniju Micrel i nastavio prodaju i razvoj njihovih čipova ne menjajući oznake, pa se može naći identičan noviji primerak ovog silicijuma sa oznakom Microchip KSZ8863RLL. U pitanju je samo razlika u štampi. Ovaj čip je dizajniran da ima nisku potrošnju energije, napredne QoS karakteristike (klasifikacija prioriteta IPv6, na primer) te se preporučuje za IPTV, IP-STB, VoIP i aplikacije u automobilskoj i drugim granama industrije. Oznaka RLL na čipu otkriva da je implementiran redukovani MII – RMII, koji je varijanta MII koji smanjuje broj nedeljivih kanala na 8 po PHY. Smanjenje složenosti hardvera opravdano je pri brzinama 10/100 M Etherneta i pogodno za mikrokontrolerske uređaje.
photo: magazin Mehatronika
Ovaj svič je u skladu sa zahtevima zelene tranzicije zahvaljujući svojim naprednim osobinama, kao što su mogućnost softverskog uključivanja ili isključivanja napajanja pojedinih portova, ili čak samog predajnika, kada je port neaktivan. Iako čip podržava tri Ethernet porta, na ovom modulu se koriste dva, čime je hardverski omogućeno Daisy-Chain povezivanje.
Uz dva Ethernet porta, nalazi se i konektor za napajanje. Standardno napajanje od 24 VDC, mada je dozvoljen raspon od 10 do 48 VDC, sa potrebnom snagom od 5 W za ovaj modul.
photo: magazin Mehatronika
Modul pokreće STM32 kompatibilan GigaDevice GD32F407 32-bitni mikrokontroler baziran na ARM Cortex-M4 jezgru koji radi na 168 MHz. Ima FPU – jedinicu za rad sa pokretnim zarezom za „single-precision“ podatke, kao i MPU – jedinicu za zaštitu memorije. Idealan je za low-power aplikacije, gde mu nije potrebno aktivno hlađenje. 3072 KB fleš memorije i 512 fleša za trajno smeštanje programa, kao i 192 KB SRAM-a, integrisani Ethernet, CAN i USB interfejsi, kao i 12-bitni ADC i DAC konvertori, 6xUART, 3xI2C, 2xI2S i 3xSPI čine ovaj mikrokontroler primenjivim u oblastima industrijskog upravljanja, u korisničkim i prenosnim uređajima, za alarmne i bezbednosne sisteme i IoT primene.
photo: magazin Mehatronika
Na bočnoj strani jasno se vide i MAC adrese i predefinisana fiksna IP adresa 192.168.1.99 koja će vam trebati prilikom podešavanja modula. Tu su i oznake CE i UKCA i informacija da je ovo proizvod nemačke kompanije akYtec GmbH.
photo: magazin Mehatronika
Sa druge strane su naslikane informacije u vezi ožičenja: propisane vrste kablova, kao i način njihove pripreme za povezivanje, kao i preporučena sila zatezanja zavrtnjeva.
photo: magazin Mehatronika
Softver
Za podešavanje modula koristi se akYtec Tool Pro besplatan softver koji se može preuzeti sa akYtec sajta. Modul treba povezati USB kablom za PC računar na kome pokrećemo akYtec Tool Pro i dodati uređaj i time formirati projekt.
Jednom dodatom modulu može se pristupati iz samog programa i konfigurisati. Date su sve bitne opcije i moguće je pristupiti svim parametrima uređaja. Recimo, na slici proveravali smo stanje RTC i u isto vreme podešavali MQTT protokol za prenos podataka. U ovom trenutku se kratko uputstvo za podešavanje uređaja, u Tool PRO-u, nalazi u okviru korisničkog uputstva, ali će uskoro izaći zaseban dokument sa detaljnim instrukcijama.
Zaključak
akYtec Analog Output modul akYtec MU210-502 je ekonomičan analogni izlazni modul sa šest signala: naponskih ili strujnih. Dozvoljen raspon temperatura rada je -40..+55 ºC, uz relativnu vlažnost do 95% i pritiskom u opsegu 84..106.7 kPa. Podleže IP20 zaštiti, te je namenjen za zatvorene prostore u kojima nema zona mogućih hazarda, a nema ni korozivnih ili zapaljivih gasova.
photo: Akytec
Dva 10/100M Ethernet porta omogućavaju građenje složenih mrežnih struktura, ali i povezivanje Daisy-Chain metodom većeg broja blisko pozicioniranih uređaja. Šest analognih izlaza pogodni su za različite upravljačke signale i omogućavaju upravljanje u udaljenim tačkama povezanih Ethernet mrežom. Opšte prihvaćeni protokoli: Modbus TCP, MQTT, SNMP i NTP omogućavaju povezivanje sa PLC masterom velikog broja različitih proizvođača, a akYtec tim je uvek spreman da pruži podršku i prilagodi sistem potrebama korisnika i specifičnoj situaciji.
photo: magazin Mehatronika
Postoje još dva modula ovog tipa: akYtec MK210-312 sa četiri digitalna izlaza i dvanaest digitalnih ulaza i akYtec MV210-101 sa osam analognih ulaza o kojima ćemo pisati u posebnim recenzijama.
Više informacija možete naći na sajtu proizvođača.
