Za električnu instalaciju u potencijalno eksplozivnim atmosferama, ili ukratko opasnim područjima, prema Evropskoj direktivi 2014/34/EU (poznatoj i kao „ATEX direktiva“) potrebni su posebno testirani proizvodi. Elektro inženjer mora odabrati odgovarajuću opremu uzimajući u obzir radno okruženje u asortimanu Hensel ENYCASE KX kablovskih kutija.

Podrazumeva se da ova oprema mora da ispunjava neophodne zahteve kvaliteta za eksplozivno opasna područja. Međutim, istovremeno bi trebalo da budu u mogućnosti da se fleksibilno koriste i da budu prilagodljivi mnogim izazovima prisutnim na mestima ugradnje.

Zahvaljujući savremenoj terminalskoj tehnologiji i promenljivom uvodu kablova, mnogi zahtevi se mogu rešiti na licu mesta sa samo nekoliko varijanti proizvoda kablovskih razvodnih kutija ENYCASE KX serije koje su stoga fleksibilne, a opet bezbedne.

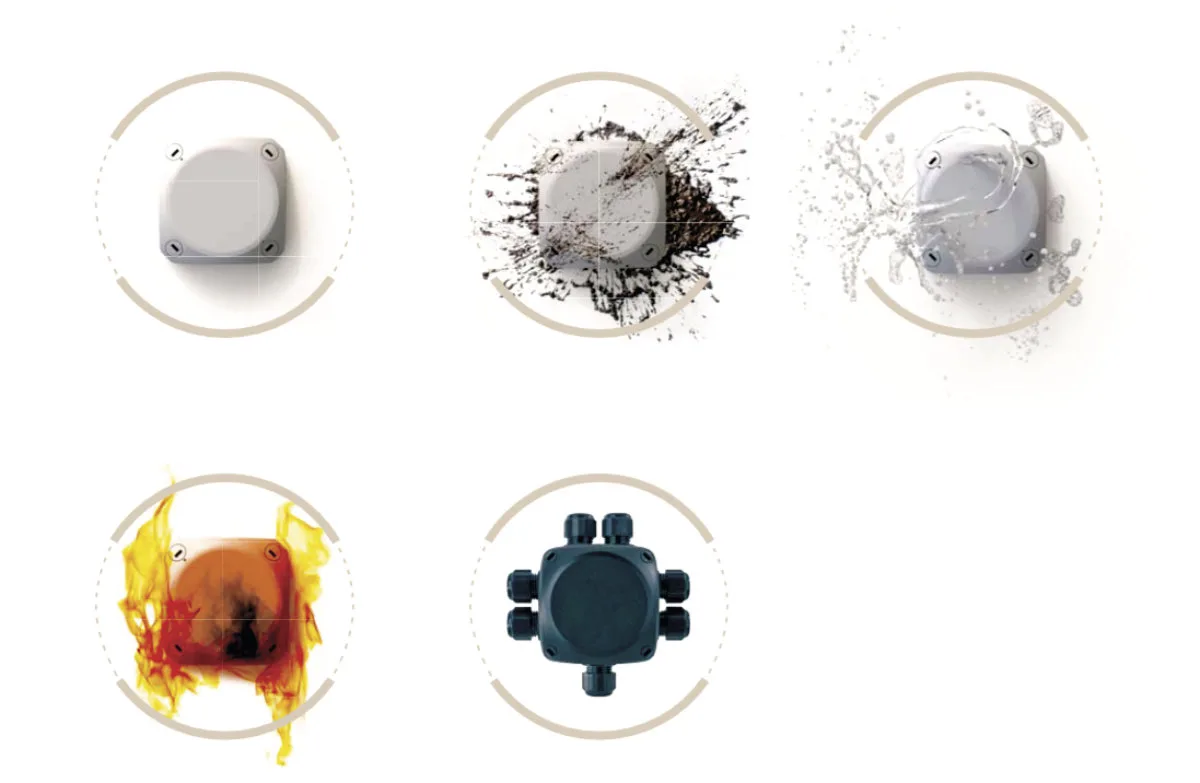

Hensel ENYCASE KX

photo: Hensel

Izbor opreme za opasna područja: Koje zahteve moraju da ispunjavaju razvodne kutije za kablove?

Funkcionalnost i bezbednost

Oprema u potencijalno eksplozivnoj atmosferi mora biti nabavljena i korišćena na takav način da ne dođe do potencijalnih opasnosti od paljenja u radnim uslovima. Postupci koji se pri tome vrše su na na primer:

  • Izbegavanje elektrostatičkog naelektrisanja
  • Ograničavanje površinskih temperatura
  • Zaštita od ulaska zapaljive i/ili provodljive prašine

photo: Hensel

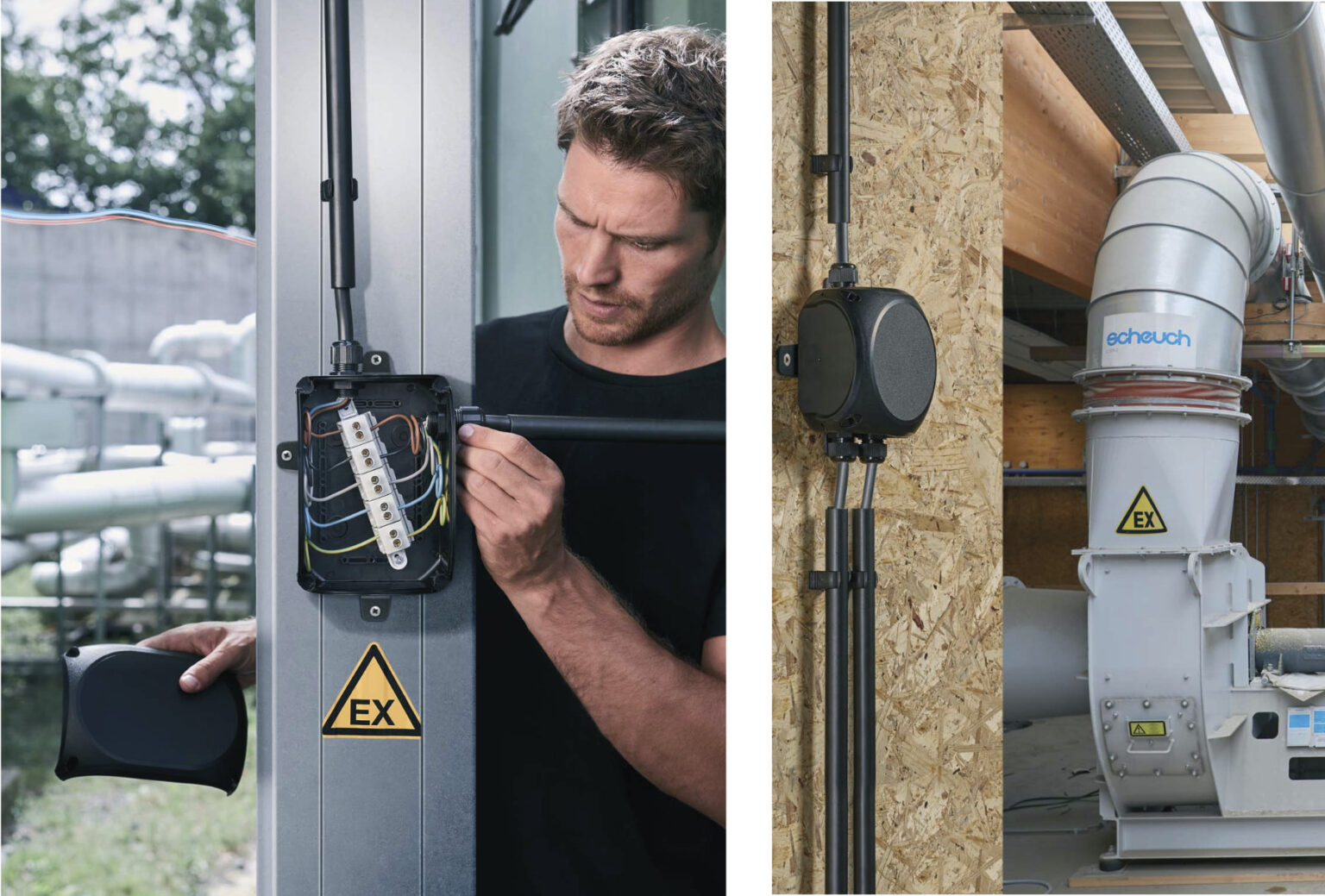

Fleksibilnost na mestu ugradnje

Ništa nije tako konstantno kao promena – izrada zahteva fleksibilnost. Na primer za sledeće situacije:

  • Potrebno je više ulaza za kablove u kućište. Unapred instalirane kablovske uvodnice nisu dovoljne.
  • Potrebno je da se uvede i terminiše više kablova po vodu nego što je planirano – nema dovoljno prostora na terminalu.

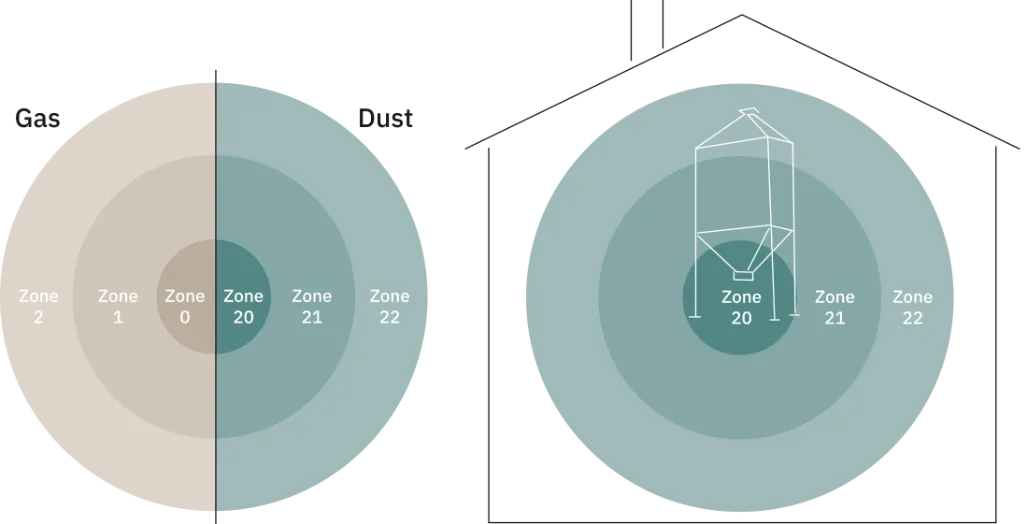

Odabir opreme za Ex zonu

Osim što je pogodan za opasna područja, moraju se uzeti u obzir i operativni uslovi upotrebe, stvarni zahtevi i uticaji na opremu. Približno 80% svih električnih instalacija u opasnim područjima nalazi se u Ex zoni 2 ili 22.

Ovde mesta ugradnje mogu predstavljati izazov: da li zbog drugih instalacija ili zato što vlasnik lokacije menja stvari u kratkom roku. Ako se razvodna kutija za kablove ne može fleksibilno podesiti na licu mesta, na primer, ako treba da uđe i završi više kablova nego što je prvobitno planirano, tada postaje neophodan složen proces pronalaženja i nabavke alternativnog rešenja. Ovo zahteva i vreme i novac.

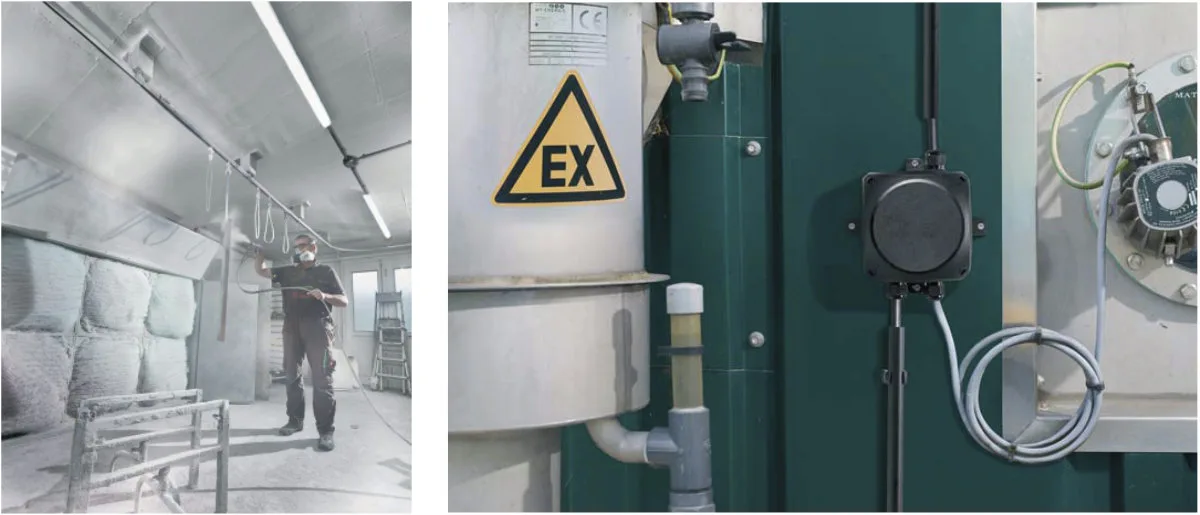

Hensel ENYCASE KX kutija za Ex

photo: Hensel

Za električne uređaje kategorije 3 (zona 2 i 22) proizvođač mora da izda izjavu o usaglašenosti kao potvrdu ocenjivanja usaglašenosti prema ATEX direktivi 2014/34/EU.

Iz tog razloga se moraju izvršiti posebni testovi kako bi se potvrdile posebne karakteristike proizvoda u pogledu zaštite od eksplozije. Za kategoriju 2 i 1 (zona 1 i 21, odnosno zona 0 i 20), neophodni su dodatni sertifikat o ispitivanju tipa i poseban proces sertifikacije i revizije sistema za procenu kvaliteta od strane ovlašćenog tela.

Karakteristike ENYCASE KX kutija

  • Ex oznaka za eksplozivne gasne atmosfere: II 3G Ex ec IIC T6 Gc
  • Ex oznaka za atmosfere eksplozivne prašine: II 3D Ex tc IIIC T85 Dc
  • Sa oznakama za bušenje na zidovima kutije za fleksibilno pozicioniranje uvodnica za kablove
  • Stepen zaštite IP 66, Ex kablovske uvodnice dostupne kao dodatna oprema
  • Pogodno za područja sa visokim nivoom mehaničkih opasnosti
  • Može se brzo zatvoriti za četvrtinu okreta – dobro vidljiv zaključan položaj
  • Sa visokopozicionim terminalima ili terminalnim blokovima
  • Različiti preseci i tipovi provodnika
  • Stezaljke sa zaštitom žice uključujući i za fleksibilne provodnike bez ferrula
  • Različite pozicije terminala
  • Materijal: polikarbonat
  • Ponašanje pri gorenju: Test užarene žice prema IEC 60695-2-11: 750°C, usporen plamen, samogasivi
  • Boja: crna, slična RAL 9011

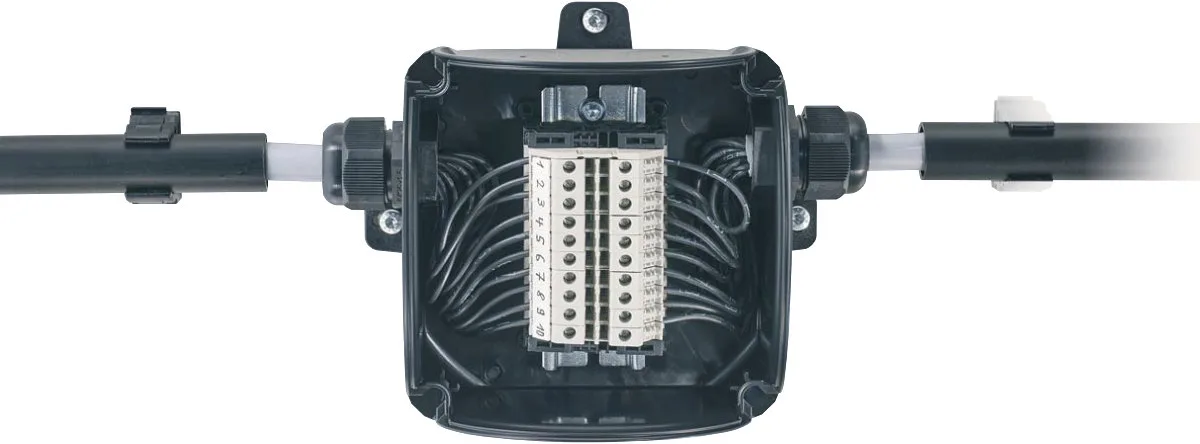

Hensel ENYCASE KX box

photo: Hensel

Mnoge prednosti za elektro inženjere

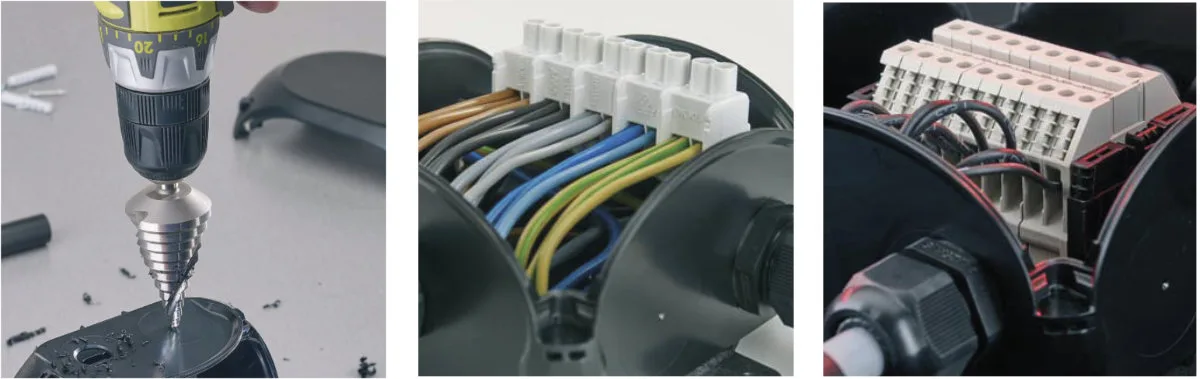

Fleksibilni ulaz za kablove ENYCASE KX kutije omogućava lako prilagođavanje novim situacijama instalacije na licu mesta

  • Glatki zidovi se mogu izbušiti po meri za uvode kablova.
  • Oznake bušilice za lako pozicioniranje bušilice.
  • U zavisnosti od veličine kutije, može se kreirati maksimalno 7 do 10 kablovskih ulaza.

photo: Hensel

Fleksibilna tehnologija terminala omogućava dosta prostora za ožičenje

  • Moderna tehnologija terminala sa 2 stezne jedinice po polu takođe kombinuje različite preseke provodnika i tipove provodnika u jednom polu.
  • Visoko pozicioniran terminal za više prostora za ožičenje, čak i kada je instaliran maksimalan broj provodnika
  • Promenljivo pozicioniranje terminala u kućištu prema položaju kablovskog ulaza.
  • Integrisana zaštita žice i zaštita od popuštanja.

Lako sklapanje sa utičnim spoljnim nosačima

  • Utični spoljni nosači su uvek uključeni
  • Pozicije gore / dole / levo / desno se biraju
  • Lako obeležavanje zbog optimalne pristupačnosti
  • Rupe sa prorezima za savršeno poravnanje

Više informacija: Sobel d.o.o., Ustanička 125-I, Šumice, 11000 Beograd, Srbija, Tel/fax: 011/3087-507, 3087-064, https://www.sobel.rs
