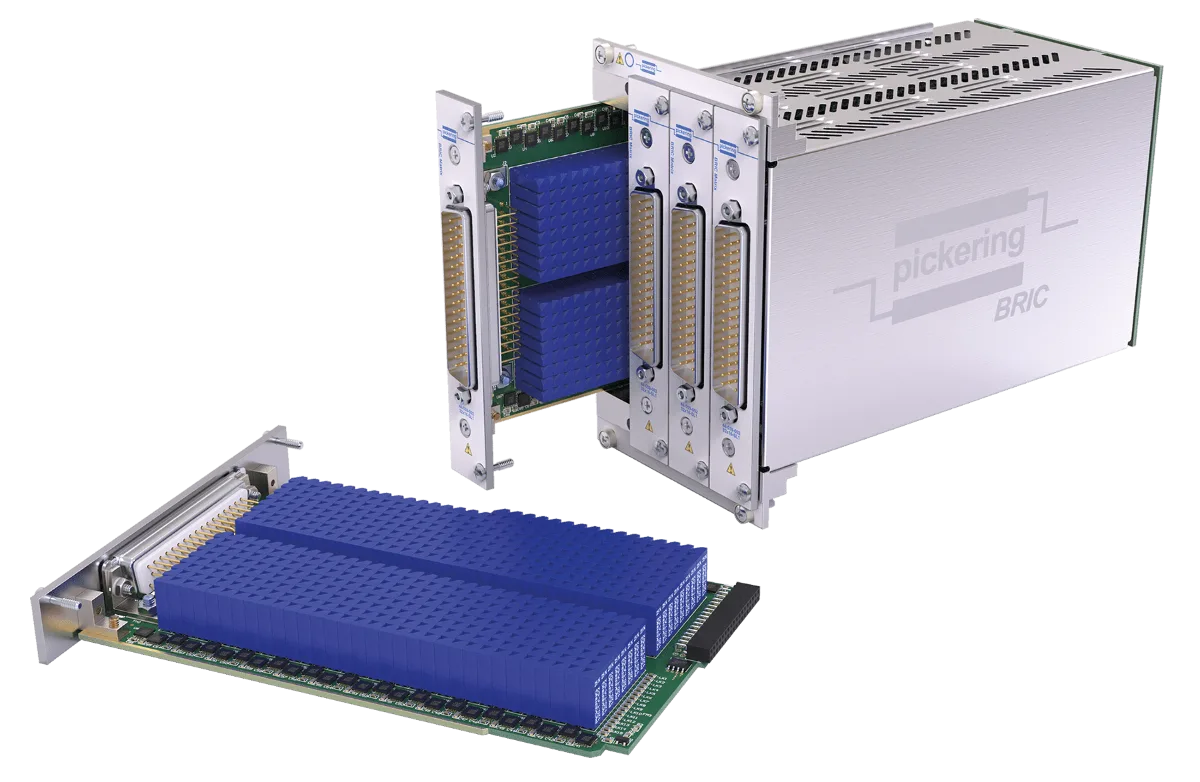

Reed releji nikada nisu bili poznati kao releji za velike snage. Naime, velike struje im mogu ozbiljno skratiti radni vek i pouzdanost upravo zbog korišćenja ove tehnologije prekidača u njima. Sa druge strane, reed prekidači zbog svoje dimenzije omogućavaju efikasnu distribuciju prostora unutar releja, a samim tim i uštedu prostora na vašoj PCB ploči i upravo je to slučaj sa Pickering 120 serijom.
![Pickering 122](https://magazinmehatronika.com/wp-content/uploads/2020/03/z-1024x746.png)

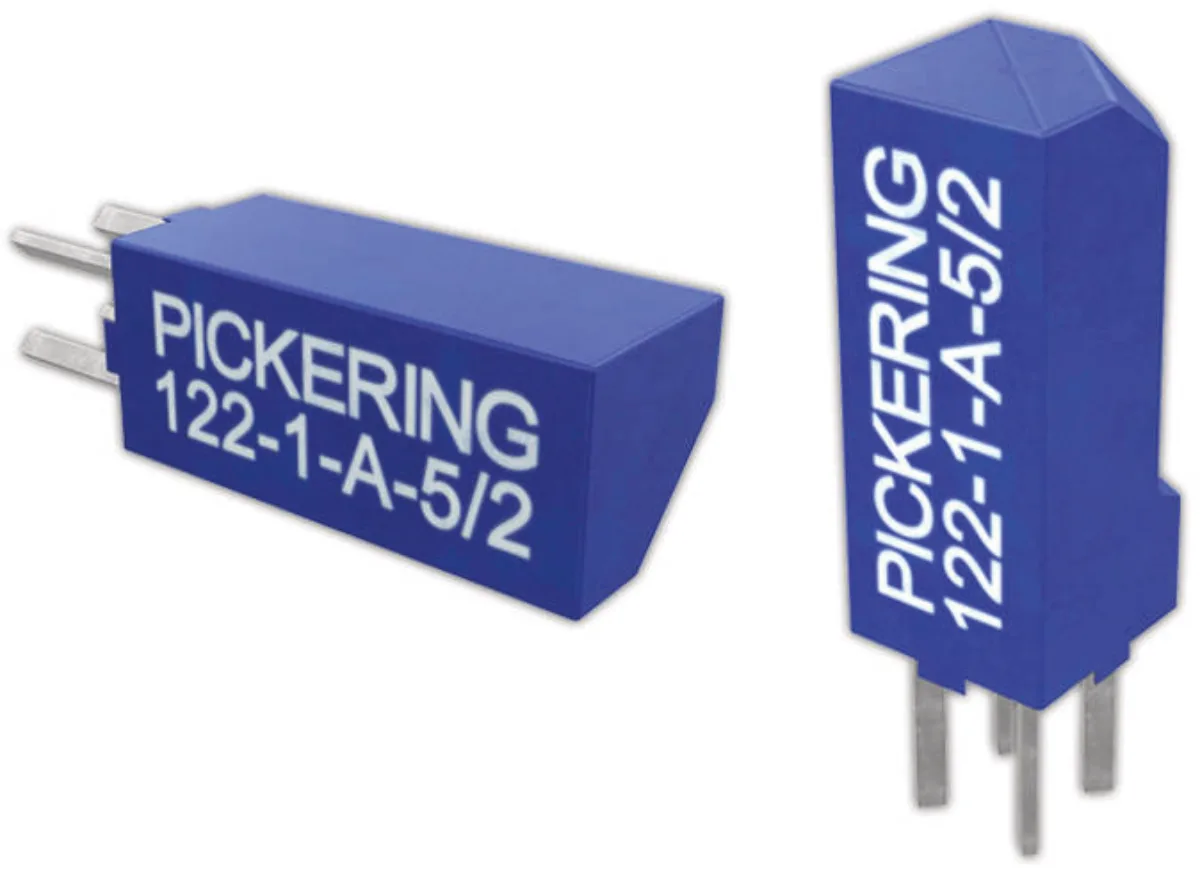

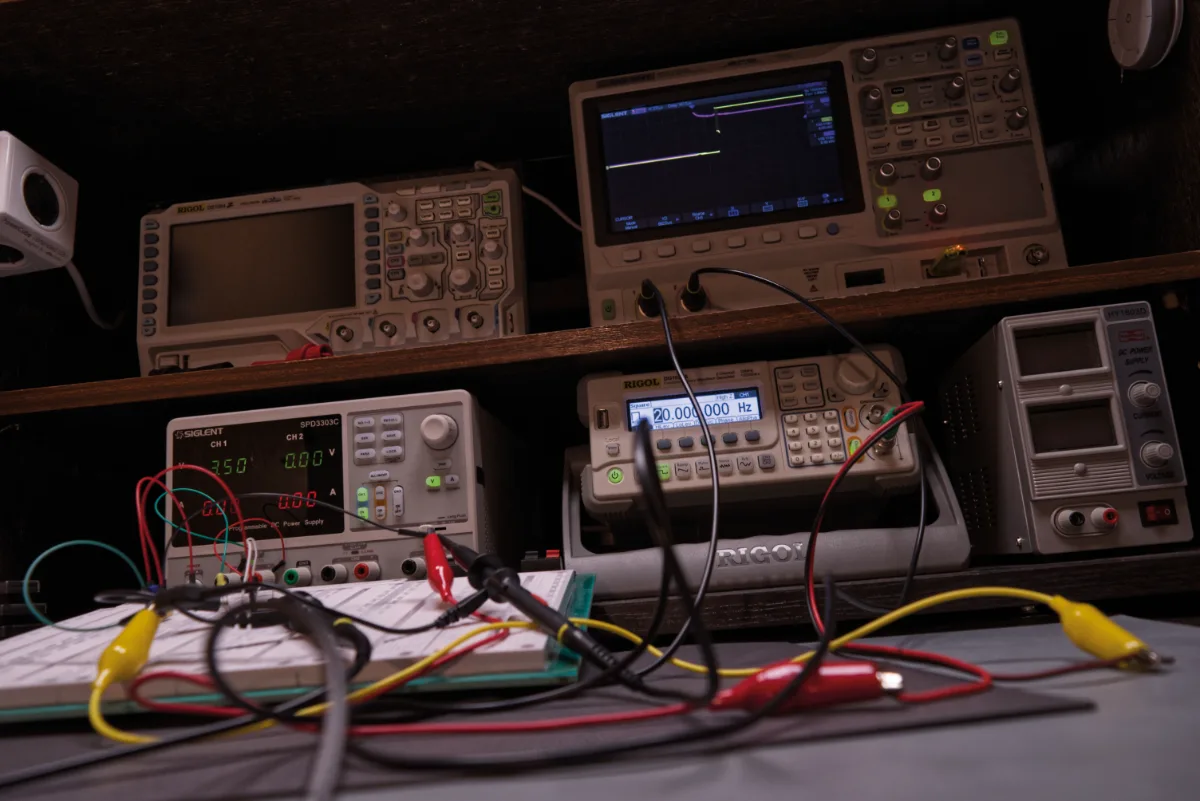

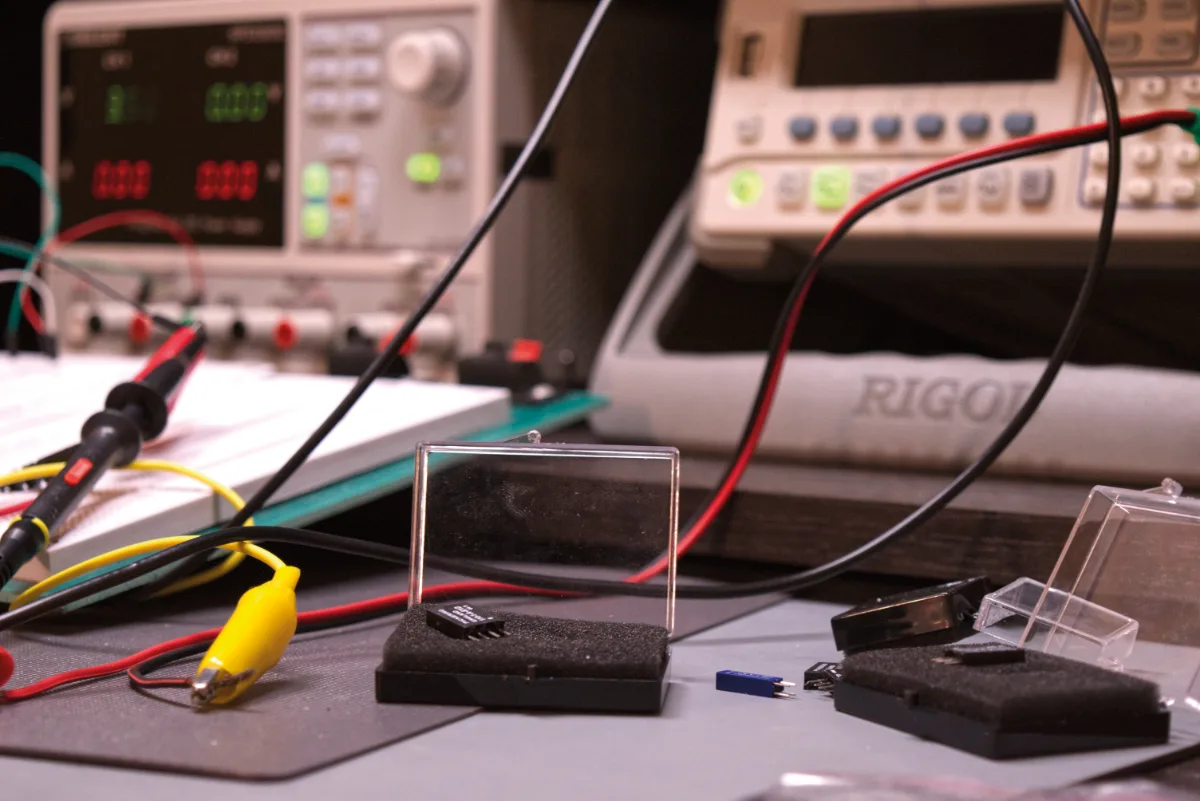

Jedan od prvih utisaka nakon otvaranja uzoraka Pickering 122-1-A-5/2 koje smo dobili od kompanije Pickering je taj da su nam oni stigli u ekstremno urednom i dopadljivom pakovanju. Svaki par releja je došao u sopstvenoj plastičnoj kutiji sa providnim poklopcem, zajedno sa zaštitnim sunđerom. Ovo ne utiče na sam test, ali je dobrodošao detalj u svakom slučaju. Pickering je uz uzorke poslao pristojan set literature, uključujući i katalog proizvoda na 80 strana, uz veoma preglednu kartu za selekciju releja i malu knjižicu sa pregledom teorije.
![Test](https://magazinmehatronika.com/wp-content/uploads/2020/03/DSC_0082-1024x684.png)
Nova Pickering 120 serija ima izuzetno mali footprint, nudi 20 W maksimalne snage i ima 3, 5 ili 12 V na kaleme, što ih čini najmanjim relejima tih performansi na tržištu.
![2x2 releji](https://magazinmehatronika.com/wp-content/uploads/2020/03/2x2relay2.png)
Sa 4×4 mm osnovom, oni su gotovo četiri puta manji od kompanijine već i do sada dimenziono male Pickering 110 serije.
![Testiranje](https://magazinmehatronika.com/wp-content/uploads/2020/03/DSC_0083-1024x684.png)
Pickering 110 serija je već uveliko poznata kao ekstremno kompaktno relejno rešenje sa izuzetnim performansama. Posebno nam se dopada to što je raspored pinova prilagođen breadboard upotrebi i to što se relejima može direktno upravljati TTL logikom. Ovo znači da se oni mogu direktno inkorporirati u mnoge postojeće prototipe bez mnogo prilagođavanja. Serije Pickering 110 i Pickering 120 imaju veoma slične specifikacije u njihovim datasheet-ovima, pa smo ih mi uzeli upravo za poređenje kako bi otkrili neke skrivene razlike između njih.

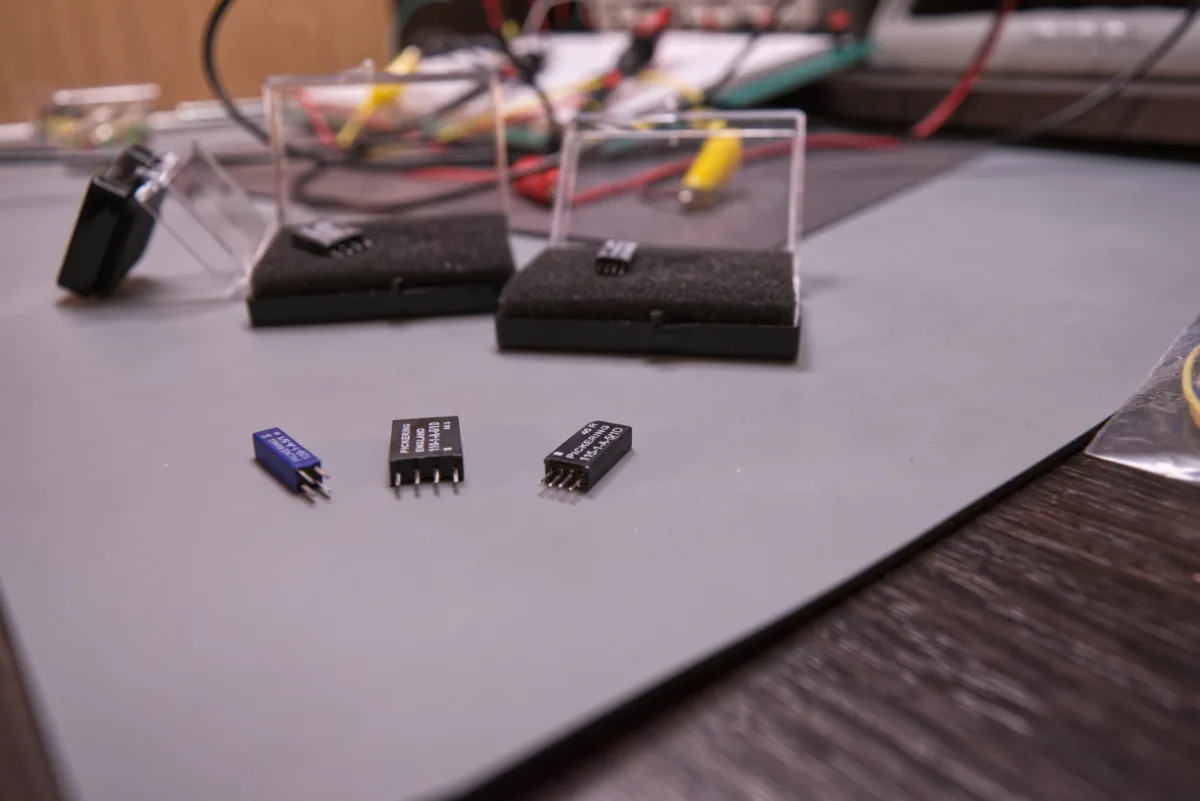

![Tri releja](https://magazinmehatronika.com/wp-content/uploads/2020/03/triReleja-1024x684.png)

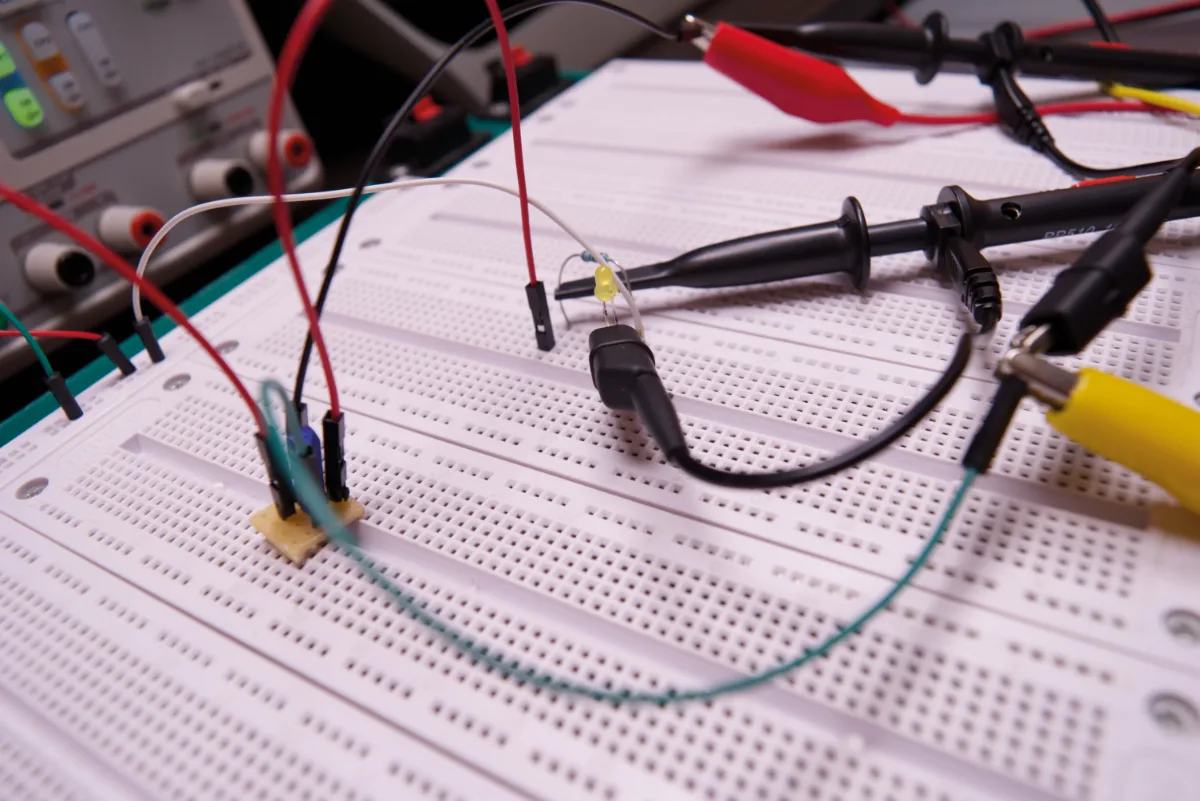

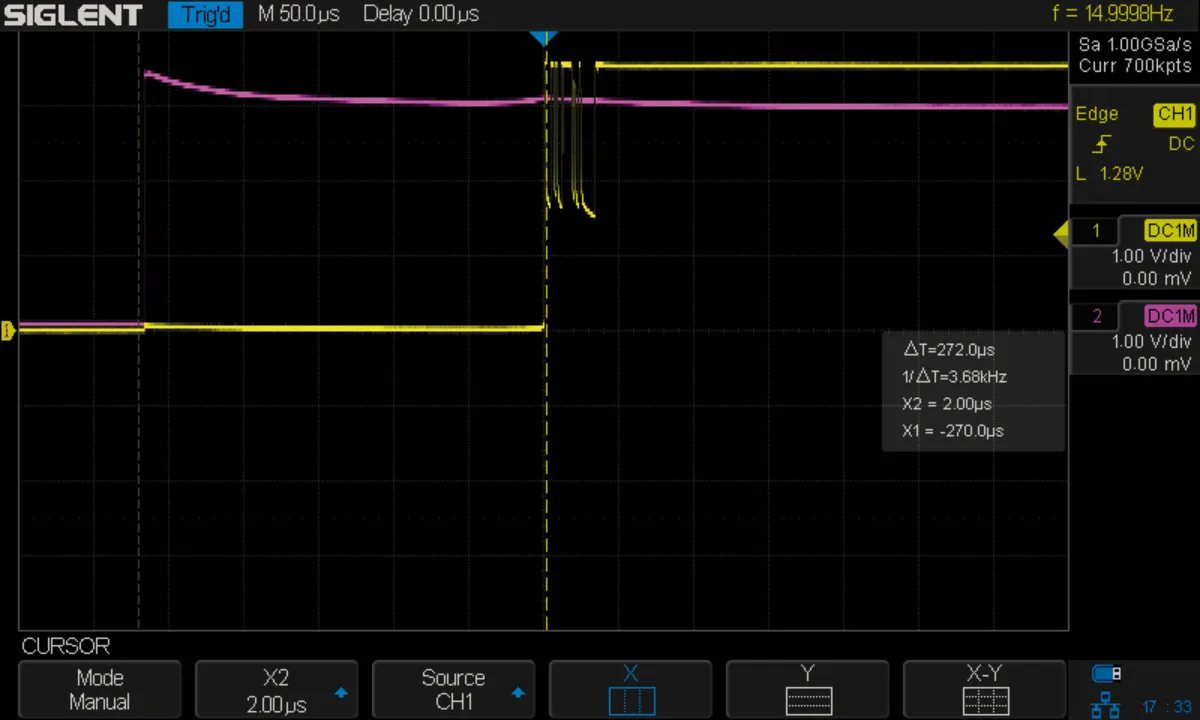

Na našem test stolu, sastavili smo jednostavno kolo za testiranje i usredsredili se na bounce specifikacije i napon aktuacije. Impresionirani smo opštim performansama koje se u oba slučaju apsolutno poklapaju sa specificiranim. Ipak, serija Pickering 120 ima mnogo primetnije bounce vreme nakon uspostavljanja kontakta. Kod 110 serije bounce je tako suptilan da se može lako i ne uočiti. Serija Pickering 120 releja je pokazala gotovo knjiški primer ovog fenomena, sa očiglednim padovima napona koji traju nekoliko stotina mikrosekundi.
![Pickering 120 test](https://magazinmehatronika.com/wp-content/uploads/2020/03/DSC_0081-1024x684.png)

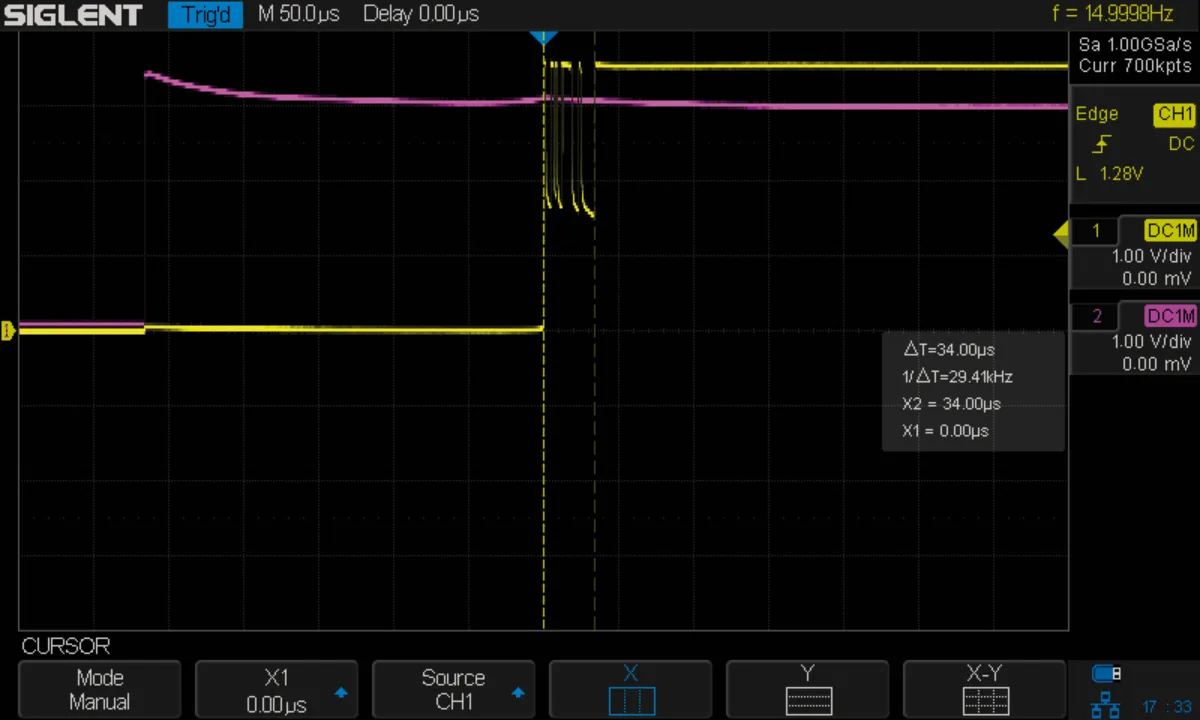

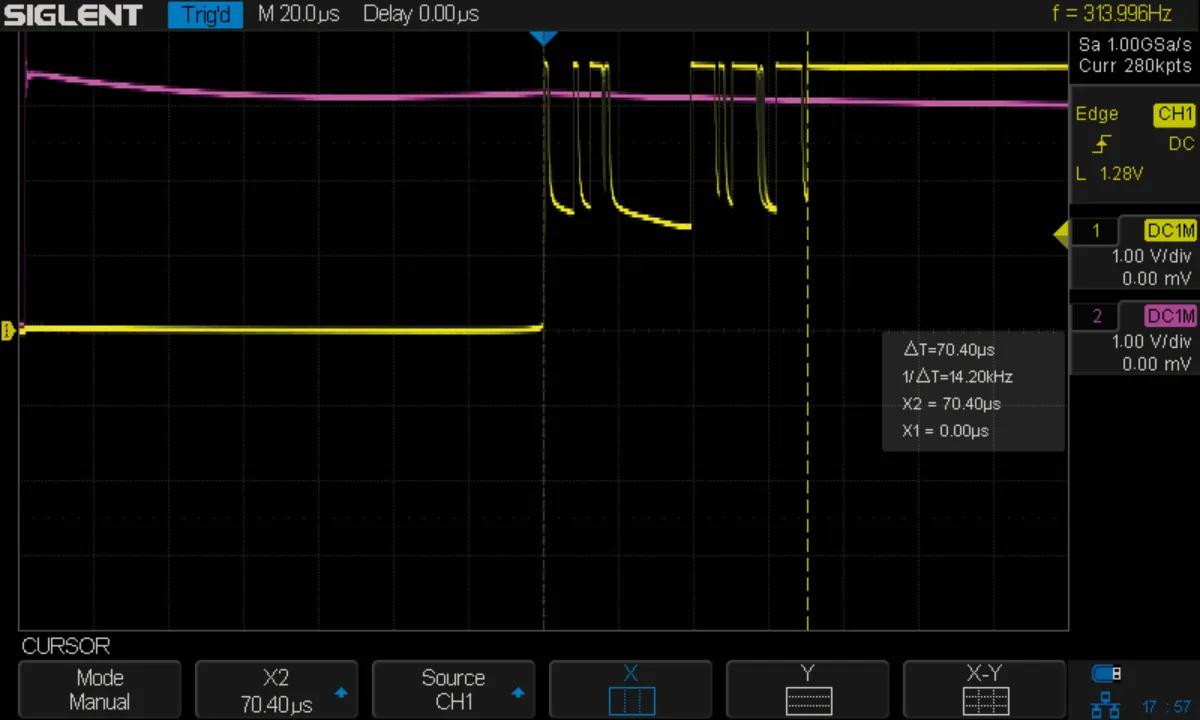

Druga zanimljivost na našem testu je da je veća izraženost bounce-a izraženiji na određenim frekvencijama. Na našem testu to je bilo oko 314Hz i u opsegu od 610-670Hz, dok je na drugim frekvencijama ovaj fenomen bio znatno slabiji. Ovo ponašanje je mnogo manje uočljivo kod serije 110. Kao i mnogi reed releji, i ovi su gotovo nečujni prilikom rada, sa tihim zujanjem pri frekvencijama većim od 50Hz.
![Pickering 120 osciloskop merenje](https://magazinmehatronika.com/wp-content/uploads/2020/03/SDS00002-1024x614.png)
![Pickering 120 osciloskop merenje 2](https://magazinmehatronika.com/wp-content/uploads/2020/03/SDS00003-1024x614.png)
![Pickering 120 osciloskop merenje 3](https://magazinmehatronika.com/wp-content/uploads/2020/03/SDS00005-1024x614.png)

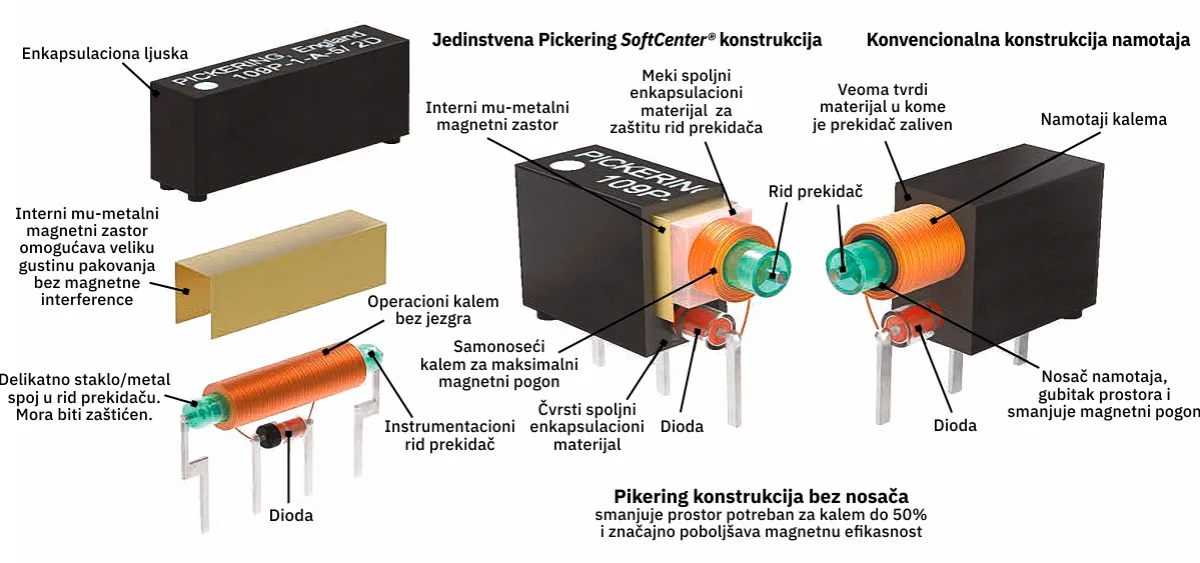

Pickering 120 serija je osetljiva na eksterni uticaj magnetnog polja. Na početku se to ogleda u usporavanju rada releja, a sa porastom intenziteta polja relej potpuno obustavlja rad, ostajući otvoren. Sa druge strane, releji nemaju nikakvih problema ukoliko se montiraju blisko jedan drugome, čak i u velikoj grupi. Serija 110 je manje podložna uticaju magnetnog polja, ali i njih snažan magnet na udaljenosti manjoj od 5 cm potpuno zaustavlja.
![Pickering 120 sema](https://magazinmehatronika.com/wp-content/uploads/2020/03/sema-1024x480.png)
Nama su se ovi releji dopali, posebno jer nude velike brzine, a zauzimaju minimalan prostor, te ih treba koristiti tamo gde je preciznost bitna, a struje i naponi nisu previše veliki.
Više informacija: www.pickeringrelay.com
