Razvoj koordinatnih mernih mašina je otpočeo sredinom prošlog veka, kada su nastali prvi uređaji za merenje u 2D koordinatnom sistemu. Već šezdesetih godina, prelazi se i na 3D prostor, a razvojem računarstva ranih sedamdesetih, sa manualnog upravljanja prelazi se na kompjutersko. U to vreme, 1968. godine, nemačka porodična kompanija WENZEL startuje sa proizvodnjom opreme za precizna merenja, a 1980. na bazi stečenih iskustava proizvodi svoju prvu 3D koordinatnu mernu mašinu. Danas su u njihovom asortimanu i kompaktni uređaji početnog nivoa, ali i industrijske merne mašine velikog formata.
Koordinatne merne mašine
Koordinatna merna mašina (CMM) je uređaj koji meri geometriju fizičkih objekata detektovanjem položaja diskretnih tačaka na površini objekta pomoću sonde. Najčešće se u sondama koriste mehanički ili laserski senzori koga kontroliše operater ili računar. Suština rada je da se u svakoj tački može odrediti položaj sonde u smislu pomeraja u odnosu na referentni položaj u kartezijanskom referentnom sistemu. Pred pomeraja duž X, Y ili Z ose, kod tehnički naprednijih mašina moguće je meriti i ugao zakretanja sonde, te se na osnovu tog dodatnog podatka mogu vršiti merenja i na mestima koja su nedostupna standardnim mašinama kod kojih se sonda ne može ugaono zakretati.
Dalji razvoj ove tehnologije dovodi do konstruisanja sondi za skeniranje, koje vrše merenja u unapred definisanim intervalima, što dovodi do preciznijih merenja u odnosu na konvencionalne dodirne sonde. Sledeći korak je razvoj beskontaktnih sondi na bazi usmerene svetlosti (laser, triangulacija, usmerena bela svetlost). U svakom slučaju pored preciznosti i tačnosti, veoma je bitna i ponovljivost merenja u kratkom vremenskom okviru. Sve su to odlike vrhunske koordinatne merne mašine. U kompaniji WENZEL ističu da do ovih rezultata stižu pre svega kontrolom kvaliteta izrade svakog dela, budući da se ona radi u okviru vlastitih pogona. Ovim se smanjuje, pa i u potpunosti eliminiše, često primenjivana kod kompanija koje koriste outsource pristup izradi delova, kasnija softverska kompenzacija usled neusaglašenosti kvaliteta delova koja se izvodi prilikom sklapanja finalne 3D koordinatne merne mašine.

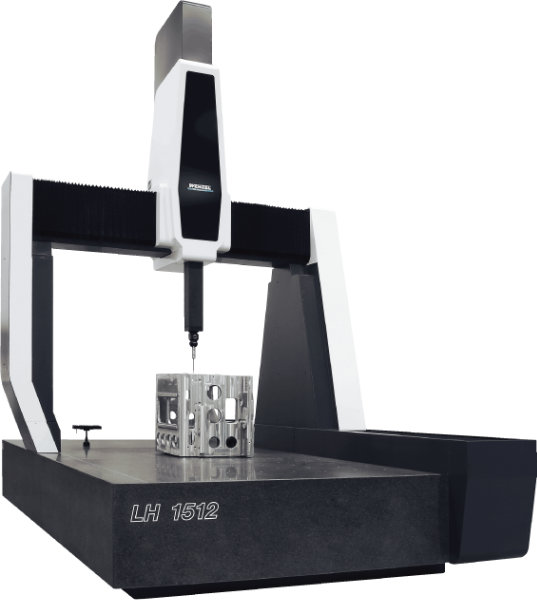

WENZEL serija LH
LH serija kompanije WENZEL čine, po rečima iz fabrike, merne mašina sa intuitivnim rukovanjem, stabilne i dinamične, a time i pogodne za širok spektar primena. Najnovija generacija portalnih mernih mašina sa vazdušnim ležajevima kombinuje maksimalnu preciznost (MPE [µm] = 0,7 + L/450), efikasnost i izdržljivost – sa prosečnim vekom trajanja preko 20 godina. Za još veću sigurnost investicije, WENZEL nudi garanciju tačnosti do 12 godina na sve novo kupljene uređaje LH serije, pod uslovom da su ispunjeni relevantni unapred propisani uslovi.
Karakteristike koje odlikuju WENZEL LH seriju:
- Osnovna ploča, poprečna greda i pinola napravljeni od tamnog prirodnog tvrdog kamena, što rezultira identičnim termičkim ponašanjem na svim osama
- Sistem vođenja Y-ose integrisan direktno u osnovnu ploču
- Kompenzacija težine Z-pinole pomoću kontrolisanog pneumatskog cilindra
- Dostupno sa aktivnim prigušivanjem vibracija
- Vodeći elementi sa vazdušnim ležajevima u svim osama za rad bez habanja uz gladak
rad- Korisna površina osnovne ploče obrađena u skladu sa DIN 876/0
- Vođenje X i Y osa pomoću meha
- CNC upravljanje svim osama
- Kompaktna veličina
- Dobra pristupačnost za održavanje
Serija mernih uređaja LH dostupna je u klasama tačnosti: Standard, Premium i Premium-Select. Sve ovo omogućava Renishaw sonda sa Renishaw REVO mernom glavom koja se nalazi na uređajima WENZEL LH serije. Renishaw tehnologija pruža veliku fleksibilnost i najnoviju tehnologiju industrijskog skeniranja.
Na kvalitetan hardver treba istaći i dostupne softverske alate koji omogućavaju da svoje rezultate pretvorite u visoko vizuelne i dinamične izveštaje, uključujući bogate grafičke prikaze, CAD preklapanja i SPC za kontrolu procesa.
Nove WENZEL LH-S i LH-M serije
WENZEL je 2025. godine proširio LH seriju i novim mašinama u LH-S i LH-M seriji koje donose još veću preciznost, fleksibilnost i dodatnu održivost u tehnologiju koordinatnog merenja.

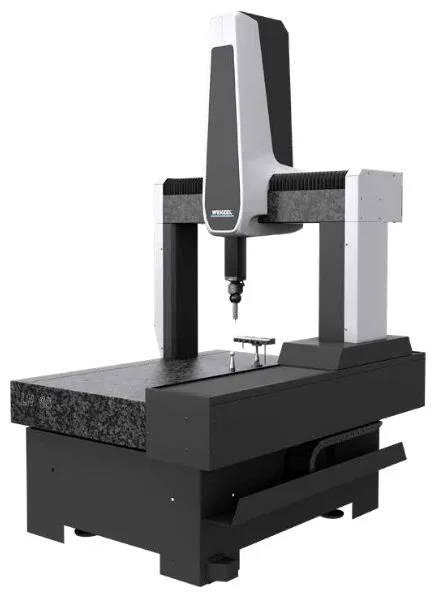

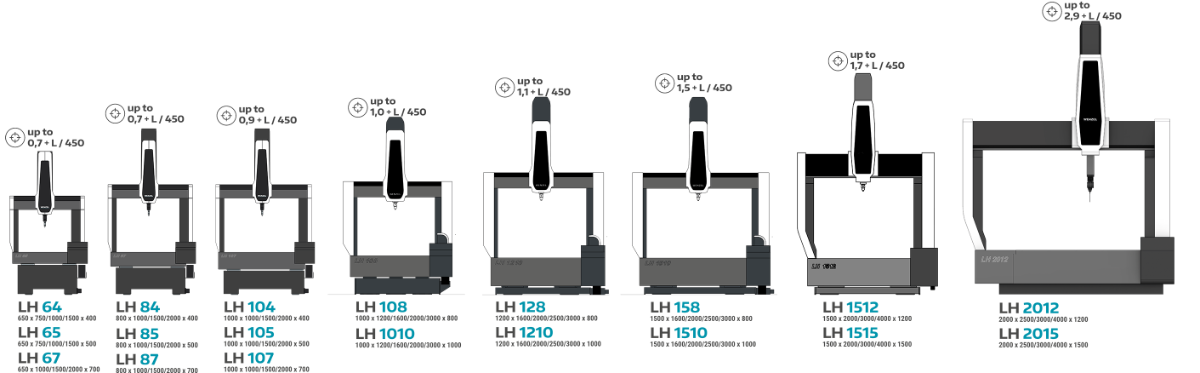

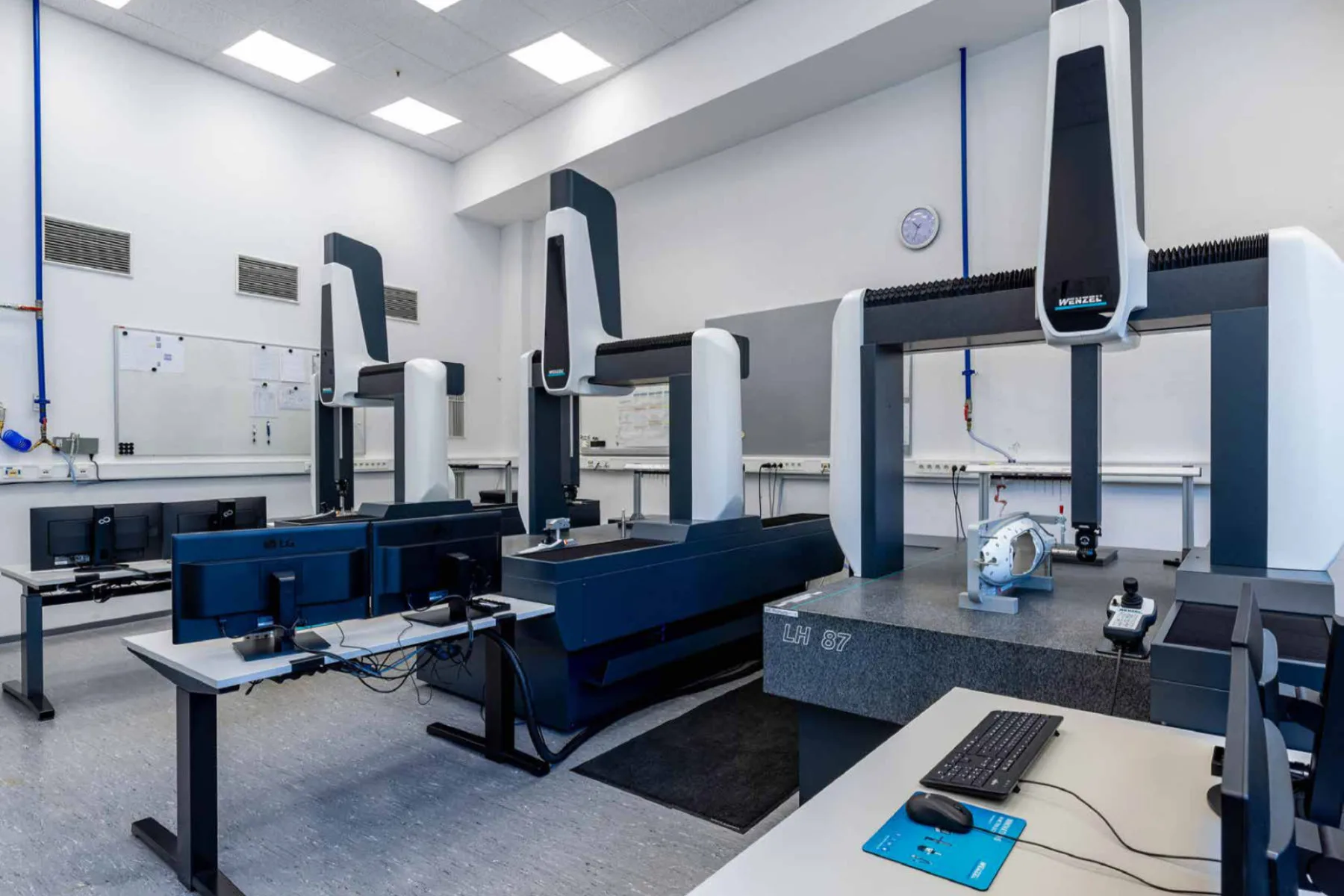

Uvođenjem novih LH-S modela – uključujući nove LH 64, 67, 84, 85, 104, 105 i 107 varijante – LH serija se konstantno razvija. LH-S ne nudi samo nove opsege merenja, već i značajna poboljšanja u pogledu prostornih zahteva, dinamike i održivosti. Ovo je čini idealnim rešenjem za kupce koji traže individualno prilagodljive, visoko precizne koordinatne merne mašine (CMM).
Modularni koncept mašine odlikuje se visokim stepenom varijabilnosti i modularnosti u svim osama. Ovo olakšava prilagođavanje mašina specifičnim zahtevima – na primer kada je prostor ograničen ili su potrebne posebne dimenzije radnog predmeta. Tu je i fleksibilnost kada su u pitanju posebni zahtevi: varijanta za manju visinu prostorije je podjednako moguća kao i naknadno proširenje Z opsega merenja – na primer nadogradnjom sa LH-S 65 na LH-S 67.

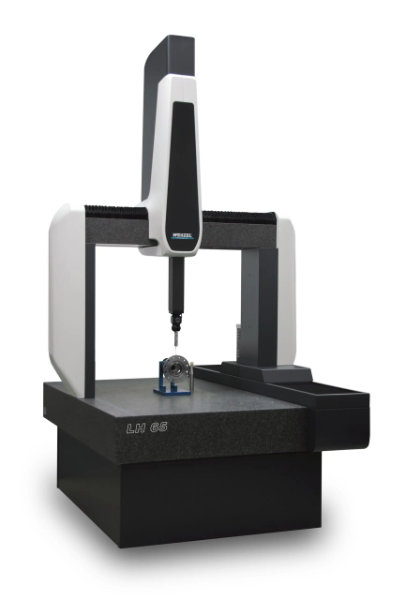

Zahvaljujući optimizaciji dizajna, mašine zahtevaju manje prostora u odnosu na prethodne modele. Novi LH 65, na primer, ima visinu od samo 2536 mm – približno 50 mm manje od prethodnog modela; sa visinom od 2436 mm, LH 64 je čak ispod standardne visine prostorije od 2500 mm; niže varijante su dostupne na zahtev. Širina mašine je takođe smanjena. Pored toga, podkonstrukcija je dizajnirana na takav način da se ispod nje može lakše proći paletnim viljuškarom – bez demontaže bilo kakvih elemenata obloge.
Serija je takođe redizajnirana u pogledu jednostavnosti korišćenja i ekoloških aspekata. Pored tehničke optimizacije, WENZEL je stavio veliki naglasak na ekološku prihvatljivost: Nove LH-S mašine karakteriše trenutna tehnološka minimalna potrošnja energije i vazduha uz smanjenje habanja. Ovaj ekološki prihvatljiv dizajn doprinosi značajno smanjenom CO2 otisku i čini mašine efikasnim i održivim – u skladu sa odgovornom proizvodnjom.
Aplikacije u industriji pogodne za WENZEL LH seriju
LH je idealno rešenje za primene koje zahtevaju visoku tačnost i učestanost merenja. Mogu se koristiti u skoro svim industrijskim sektorima – od automobilske industrije, preko avio industrije i mašinstva pa sve do obrade plastike i medicinske tehnologije. Zahvaljujući svom modularnom dizajnu, LH se može prilagoditi individualnim zahtevima i fleksibilno se može modifikovati u skladu sa zadacima korisnika.
Za posebno dugačke radne komade, Y-osa se može produžiti kako bi odgovarala zahtevima kupaca, omogućavajući pouzdano i ekonomično obavljanje čak i složenih mernih zadataka. Dopunjena modernom senzorskom tehnologijom i uz savremenu softverskom integraciju, LH serija otvara širok spektar mogućih primena – od visoko preciznih pojedinačnih merenja do potpuno automatizovanog serijskog testiranja.
Više informacija: Metrology Experts d.o.o. Beograd, Krunska 73, 11050 Beograd, +381 66 808 7621, office@metrologyexperts.eu
