Umesto mehurića, koje nalazimo kod standardnih visokopreciznih mernih libela, ove libele koriste unutrašnje elektronske senzore, bilo da su to njihala pod naponom ili kapacitivni senzori i imaju ekran koji prikazuje tačan nagib. Njihova preciznost ide do izuzetnih 0,001 mm/m, dakle u pitanju je 1 mikron po metru. Najpoznatiji modeli su u serijama BlueLEVEL i Clinotronic.
WYLER AG digitalne elektronske libele se koriste za najzahtevnije poslove kalibracije, sklapanje CNC mašina, u avio-industriji, laboratorijama, kao i za praćenje stabilnosti velikih objekata (poput mostova ili brana). WYLER AG je rešenje kada je potrebno obezbediti višekratna ili stalna merenja, recimo za pružanje usluge profesionalne kalibracije ili servisa CNC mašina, uz izdavanje digitalnih sertifikata o tačnosti merenja.
Svi modeli imaju Bluetooth ili žičnu vezu i povezuju se na WYLER AG softver koji automatski računa i crta geometriju površina. Moguće je povezati dve BlueLEVEL libele istovremeno preko Bluetooth-a na jedan računar. Time omogućavate softveru da sam crta 3D mapu. Recimo, softver crta 3D mapu postolja mašine i govori vam gde tačno treba podmetnuti kajle kako bi se izvršila nivelacija.

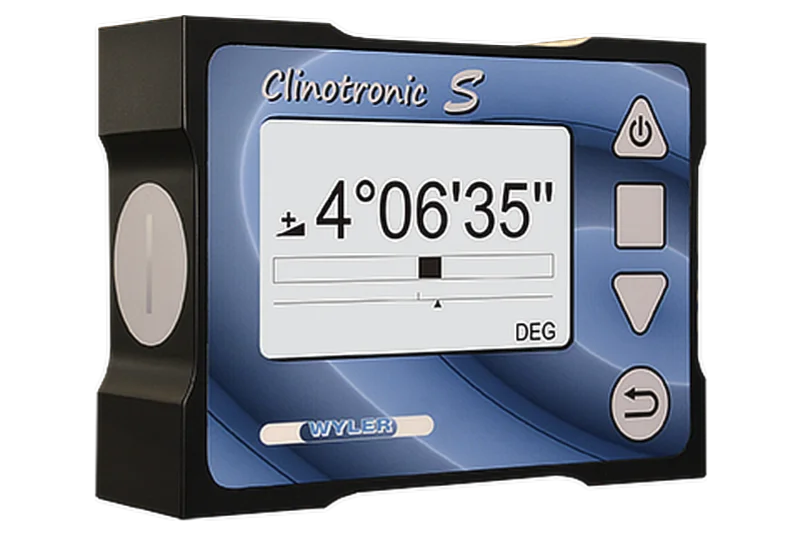

Clinotronic S
Clinotronic S je prenosivi, precizni instrument, digitalna visokoprecizna merna libela, za merenje nagiba do ±45° koji se oslanja na pouzdanost i popularnost svog prethodnika, modela Clinotronic PLUS. Novi Clintronic S ima novije tehnologije, uključujući bežično povezivanje putem aplikacije wylerUNIVERSAL za Android i kvalitetniji ekran u boji sa niskom potrošnjom energije. Instrument je izuzetno jednostavan za upotrebu, ima poboljšanu mehaničku preciznost i nudi mogućnost prilagođavanja lokalnoj gravitaciji.
Uređaj pokriva širok merni opseg od ±45 stepeni, što pruža veliku fleksibilnost pri radu na različitim vrstama mašina i konstrukcija. Izuzetnu preciznost garantuje osetljivost od 5 lučnih sekundi, odnosno 0,025 mm/m. Granica greške unutar 12 meseci rada, pri stabilnoj ambijentalnoj temperaturi od 20 °C, iznosi maksimalno 0,055% od izmerene vrednosti, odnosno najmanje 15 lučnih sekundi. Pored toga, vreme odziva senzora je izuzetno kratko i iznosi manje od 5 sekundi, omogućavajući dinamično i brzo očitavanje podataka.
Za stabilan rad uređaja zadužena je integrisana punjiva litijum-jonska baterija napona 3,6 volti i kapaciteta 3333 mAh, koja obezbeđuje ukupno 12 Wh energije. Pri srednjem nivou osvetljenja ekrana i sa aktiviranom Bluetooth vezom, baterija pruža autonomiju rada do maksimalno 33 sata. Punjenje se obavlja preko eksternog izvora napajanja od 5 VDC putem savremenog USB-C priključka. Maksimalna potrošnja struje tokom procesa punjenja, kada su ekran i bežična veza na najvišem stepenu opterećenja, iznosi 500 mA.
Kućište ovog mernog alata izrađeno je od tvrdo eloksiranog aluminijuma koji osigurava visoku otpornost na habanje i dugotrajan rad u industrijskim uslovima. Spoljne dimenzije uređaja su kompaktne i iznose 100 mm dužine, 75 mm širine i 30 mm debljine. Ukupna masa samog inklinometra sa ugrađenom baterijom iznosi tačno 400 g, dok težina kompletnog prodajnog paketa sa kablovima, adapterima i modulima iznosi oko 850 g. Sve četiri precizno obrađene površine kućišta služe kao merne baze, što omogućava merenje paralelnih i vertikalnih osa pod bilo kojim uglom.
Uređaj je projektovan za nesmetano funkcionisanje u temperaturnom opsegu od 0 do 40 °C, dok se u isključenom stanju može bezbedno skladištiti na temperaturama od -20 do 60 °C. Maksimalna dozvoljena relativna vlažnost vazduha iznosi 80 % pri temperaturi do 31 °C, sa linearnim padom na 50 % vlažnosti pri temperaturi od 40 °C. Visok nivo zaštite IP64, uz korišćenje zaštitne kapice za USB-C port, garantuje potpunu zaptivenost protiv prašine i prskanja vode iz svih pravaca, što ga čini idealnim za izazovna radionička okruženja.
Prenos mernih podataka može se vršiti potpuno bežično putem energetski efikasne Bluetooth Low Energy tehnologije ili žičnim putem preko USB kabla. Uređaj poseduje napredni ekran u boji visoke čitljivosti koji troši minimalno energije i olakšava rad pod lošim svetlosnim uslovima. Za postizanje maksimalne preciznosti na bilo kojoj lokaciji na svetu, inklinometar nudi mogućnost prilagođavanja lokalnoj sili gravitacije. Korisnicima je obezbeđena i softverska podrška za kalibraciju putem wylerMASTER sistema, kao i usklađenost sa rigoroznim evropskim CE normama o elektromagnetnoj kompatibilnosti.

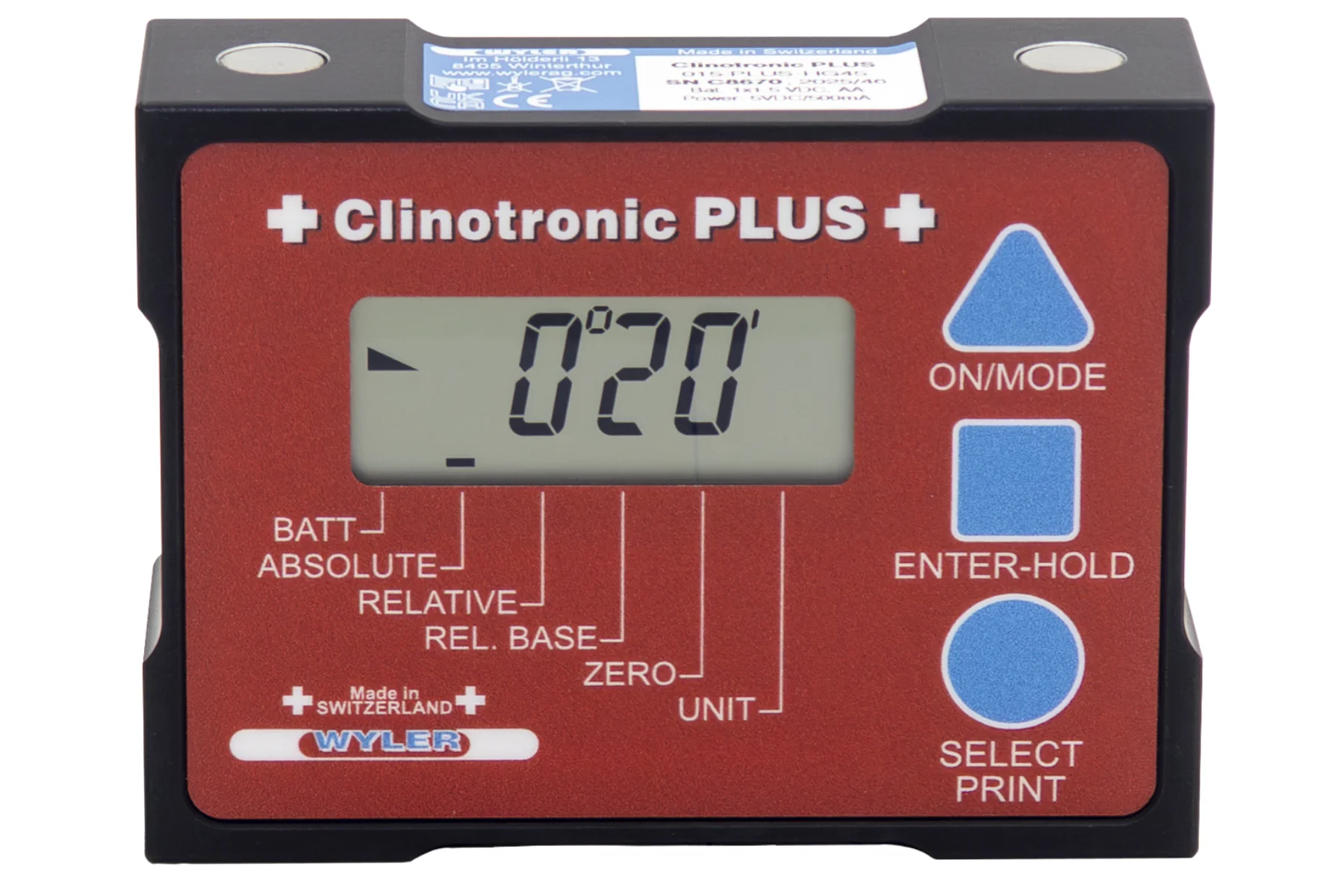

Clinotronic PLUS

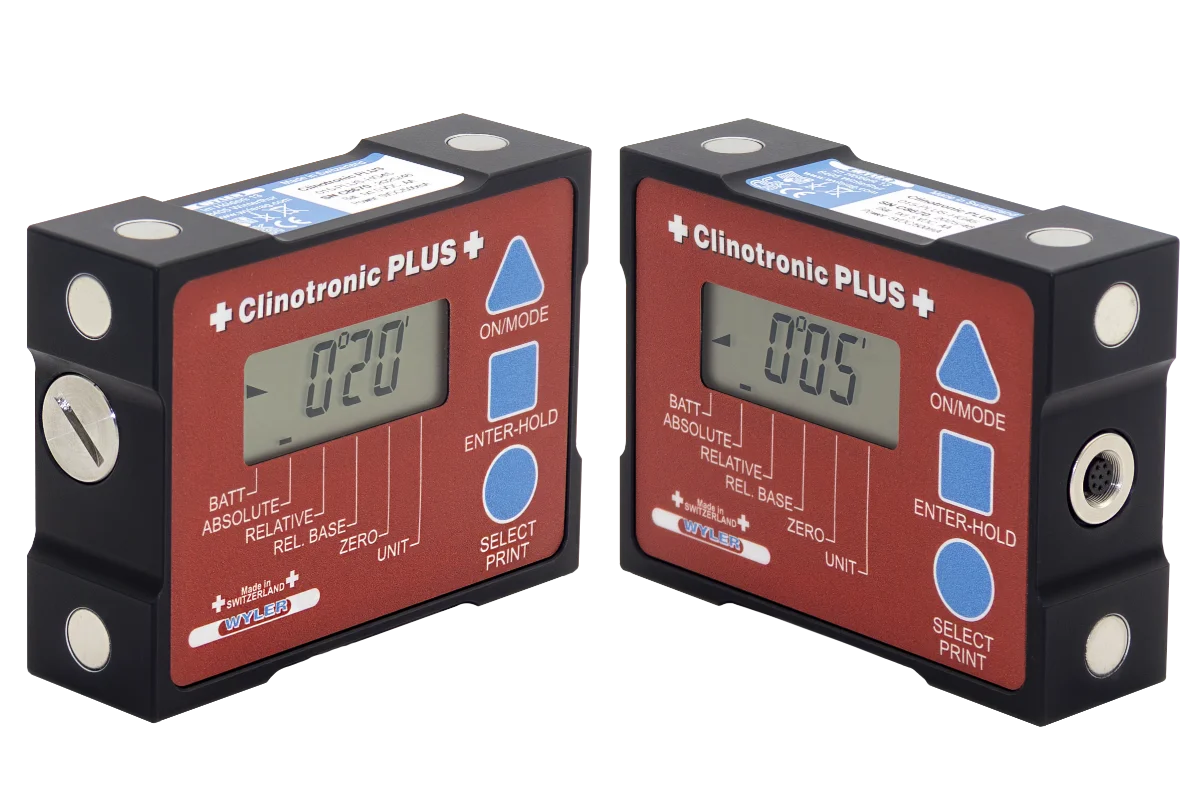

Clinotronic PLUS je kompaktan i prenosivi precizni instrument za merenje nagiba do ±45° ili ±60°, prepoznatljiv u industriji po svojoj dokazanoj preciznosti, robusnosti i svestranosti. Uređaj poseduje stabilno, tvrdo anodizirano aluminijumsko kućište kod kojeg se sve četiri strane mogu koristiti kao merne baze, a izmerene vrednosti prikazuje u svim standardnim jedinicama. Pored opcije povezivanja sa računarom, napaja se standardnim baterijama od 1.5V što eliminiše probleme održavanju koje uvode nestandardne baterije. Kao dodatne opcije dostupni magnetni umeci, navojni otvori i ClinoMASTER za preciznu rekalibraciju na licu mesta.
Clinotronic PLUS je zasnovan na potpuno novom konceptu, a njegovom robusnom i kompaktnom kućištu nalaze se: precizan senzor nagiba, namenski razvijen mikroprocesor, veliki LCD displej, upravljački elementi i priključak za RS 485 interfejs.
Inicijalno Clinotronic PLUS omogućava merenje u opsegu od ± 45 stepeni, a po zahtevu, uređaj se može isporučiti i sa opsegom merenja od ± 10, ± 30 ili ± 60 stepeni. Četiri precizno obrađene površine osiguravaju tačnost i ponovljivost merenja. Pritiskom na taster mogu se izabrati različite merne jedinice za prikaz nagiba. Takođe je moguć prikaz nagiba u odnosu na relativnu bazu proizvoljne dužine. Pritiskom na taster podešava se apsolutna ili relativna nula. Putem interfejs priključka (RS 485), uređaj se može povezati sa drugim WYLER instrumentima (npr. LEVELMETER 2000, T/C) ili direktno sa računarom.
Sve prikazane vrednosti se, pre samog prikaza, izračunavaju uzimajući u obzir sačuvane kalibracione podatke. Po potrebi, može se aktivirati integrisani režim kalibracije radi ažuriranja sačuvanih podataka. U tu svrhu, Clinotronic PLUS se, uz pomoć odgovarajuće opreme, mora precizno naginjati u koracima od 5 stepeni, u opsegu od ± 50 stepeni.
Princip merenja zasniva se na disku bez trenja, čija je masa manja od 1 grama. Dve elektrode, između kojih je postavljen disk, čine diferencijalni kondenzator. Promene kapacitivnosti, nastale usled pomeranja diska pri naginjanju uređaja, detektuju se merenjem frekvencije, a zatim se, nakon odgovarajuće obrade, prikazuju u izabranim mernim jedinicama. Vešanje klatna potpuno bez trenja, u kombinaciji sa prigušenjem pomoću vazdušnog otpora, obezbeđuje izuzetnu tačnost (u pogledu ponovljivosti i histereze), kao i brzo dobijanje mernih vrednosti.
Razlike
Glavna razlika između PLUS i S modela ogleda se u tome što noviji Clinotronic S donosi tehnološku napredak kroz bežično povezivanje i mogućnost da se Android uređaj koristi kao udaljeni displej, dok stariji model Clinotronic PLUS zahteva kablovsku vezu sa računarom.
Dok stariji model nudi nešto širi inicijalni maksimalni merni opseg do ±60° u odnosu na ±45° kod novog modela, on se i kod novog modela može zatražiti prilikom porudžbine. Novi Clinotronic S pruža znatno veću tačnost na terenu. To postiže zahvaljujući poboljšanoj mehaničkoj preciznosti i jedinstvenoj funkciji prilagođavanja lokalnoj gravitaciji. Pored toga, vizuelni prikaz je značajno unapređen, jer je klasični ekran zamenjen ekranom u boji koji pri tome troši minimalno energije.
