LAUMAS proizvodi merne ćelije, pretvarače (transmitere) i indikatore težine koji se koriste u sistemima za merenje i doziranje u najrazličitijim industrijskim sektorima. Poznat je po mernim ćelijama i elektronici za vaganje koja je dizajnirana sa namerom da se inkorporira u same automatizovane sisteme.
Seriju Laumas TLB4 targetira primene u automatizacionim procesima industrijskog merenja težine, time što u integriše merne ćelije (load cels) sa PLC sistemima. Ulaz za merne ćelija podržava povezivanje u konfiguraciji sa 4 ili 6 žica. Pobuda mernih ćelija iznosi 5 VDC / 120 mA, što omogućava paralelno povezivanje do 8 mernih ćelija otpornosti 350 Ω (ili do 16 ćelija od 700 Ω) preko eksterne razvodne kutije
U seriju Laumas TLB4 ubrajaju se industrijski transmiteri težine sa četiri nezavisna kanala za merne ćelije sa velikom brzinom uzorkovanja. Srce uređaja čini napredni 24-bitni A/D konvertor sa brzinom uzorkovanja do 4.8 kHz, što omogućava kreiranje do 16.000.000 mernih tačaka. U praksi, maksimalna brzina osvežavanja prenosa mernog signala iznosi do 1000 Hz, što ga čini odličnim izborom za brze procese doziranja, punjenja ili dinamičkog merenja na pokretnim trakama.

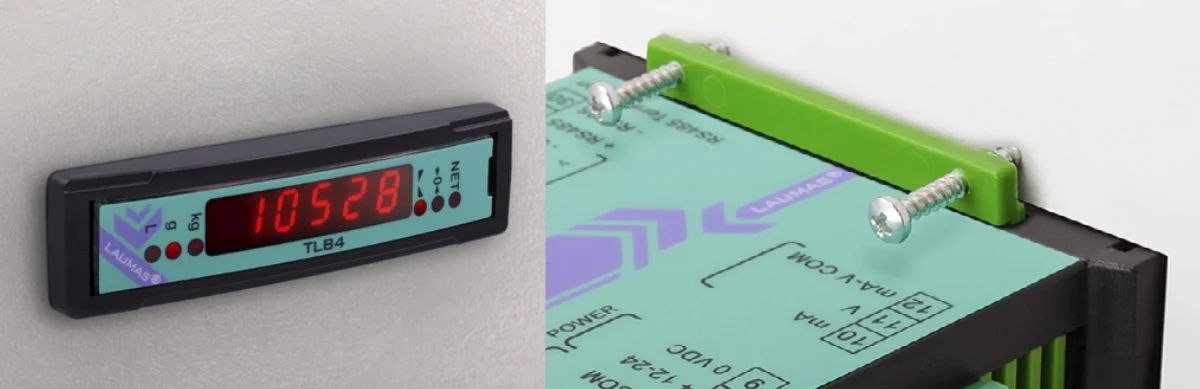

Predviđeni su za montažu na DIN šinu, ali svi modeli osim onog sa PROFINET-om mogu de montirati unutar otvora na panelu. Kućište je kompaktnom i vertikalno orijentisano sa dimenzijama 25 x 115 x 120 mm.

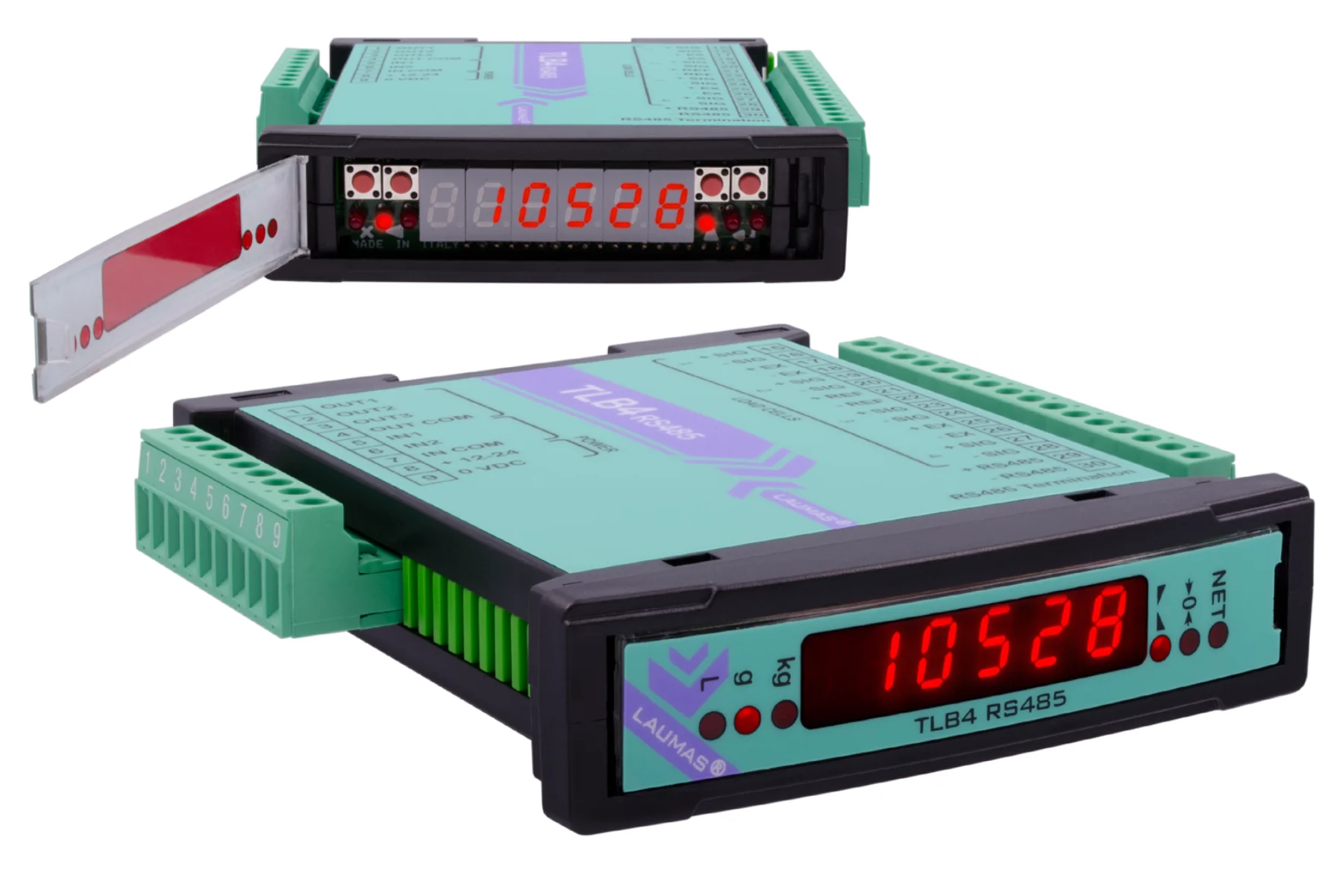

Prednji panel je dizajniran minimalistički. Tu je šestocifreni crveni LED displej visine 8 mm koji obezbeđuje odličnu čitljivost osnovnih mernih vrednosti i parametara u uslovima slabijeg osvetljenja industrijskih postrojenja. Raspon prikaza na ekranu ide do 999999. Ekran je okrenut za 90 stepeni da bi se dobio maksimalno veliki prikaz sa obzirom na širinu kućišta od svega 25 mm.
Na istoj strani je i šest signalnih LED dioda za indikaciju trenutnog statusa uređaja i tu korisnik može videti stanje nule, stabilnost, jedinicu mere direktno sa lica uređaja, pri prvom pogledu na unutrašnjost ormara.
Ispod prednjeg zaštitnog panela, koji se može otvoriti locirana su četiri mehanička tastera odmah pored ekrana i oni služe za direktnu konfiguraciju, nuliranje i kalibraciju sistema bez potrebe za spoljnim računarom.
Svi modeli imaju jedan RS485 port sa Modbus RTU/Laumas ASCII protokolom. Brzina RS485 porta se može standardno birati između 2400 i 115200 bit/s. Modbus RTU je industrijski standard koji omogućava besprekornu komunikaciju sa PLC uređajima brendova kao što su Siemens, Allen-Bradley, Omron, Schneider Electric i drugi, dok je Laumas ASCII izvorni dvosmerni ili jednosmerni kontinuirani protokol proizvođača, pogodan za direktno povezivanje sa PC računarima, masovnim skladištima podataka ili spoljnim velikim displejima.
Kroz RS485 mrežu i primenu linijskih repetitora, moguće je umrežiti do 99 transmitera na istu sabirnicu (do 32 uređaja bez repetitora). Ovo svojstvo drastično smanjuje troškove ožičenja u kompleksnim postrojenjima kao što su betonske baze, silosi ili fabrike stočne hrane, gde se istovremeno prati nivo u velikom broju rezervoara.
Tu si dva optoizolovana PNP digitalna ulaza (5–24 VDC) koji se mogu programirati za funkcije kao što su nuliranje, tariranje ili pokretanje procesa, kao i tri relejna izlaza. Relejni izlazi su maksimalno 115 VAC / 150 mA, i mogu biti direktno kontrolisani preko zadatih vrednosti ili putem komunikacionih protokola. Na ovaj način je omogućeno direktno povezivanje transmitera sa aktuatorima poput ventila ili pneumatskih cilindara za osnovne operacije kontrole bez kašnjenja koje bi uzrokovao PLC.
Senzor nagiba – inklinometar, se može integrisati u sve modele serije kako bi se omogućilo merenje u skladu sa standardizacijom. Ugrađena je stoga i logika za kompenzaciju nagiba u rasponu ±10 stepeni.

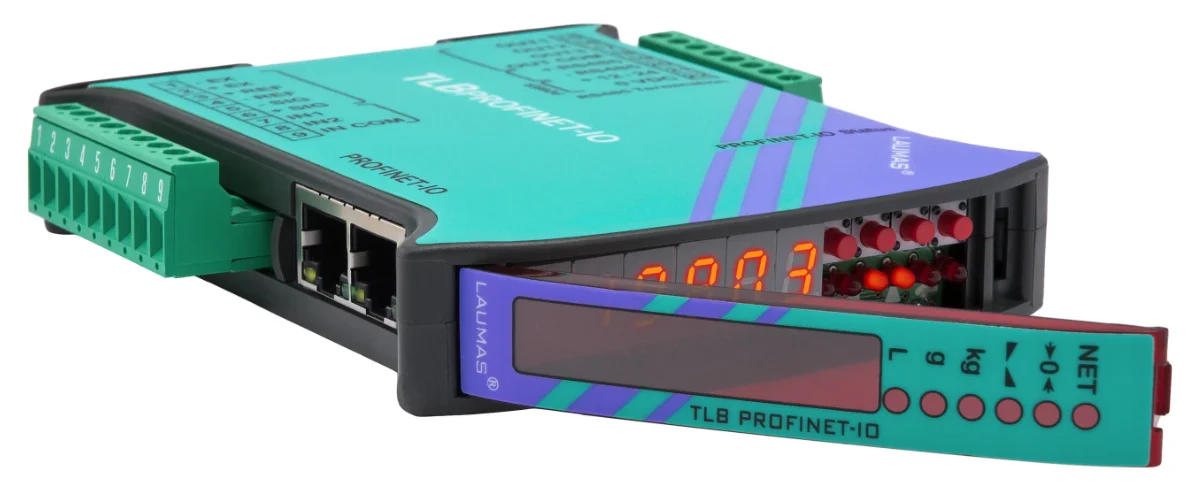

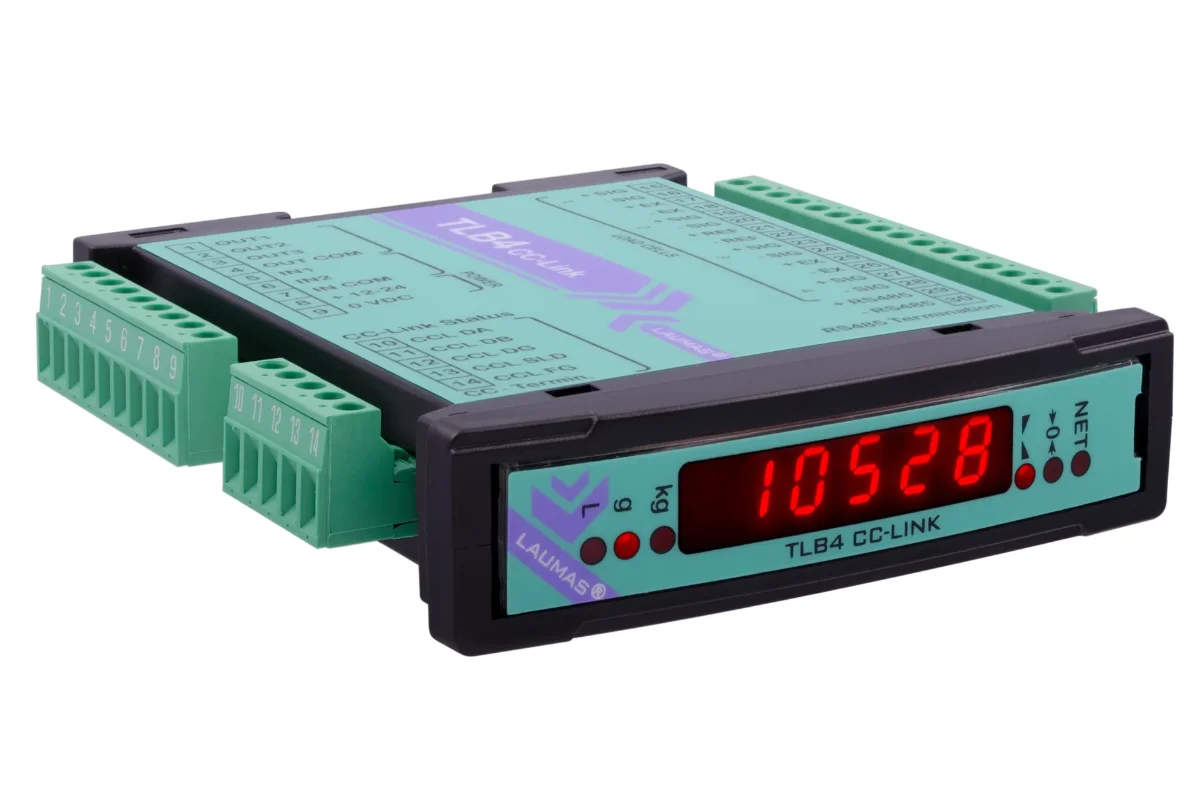

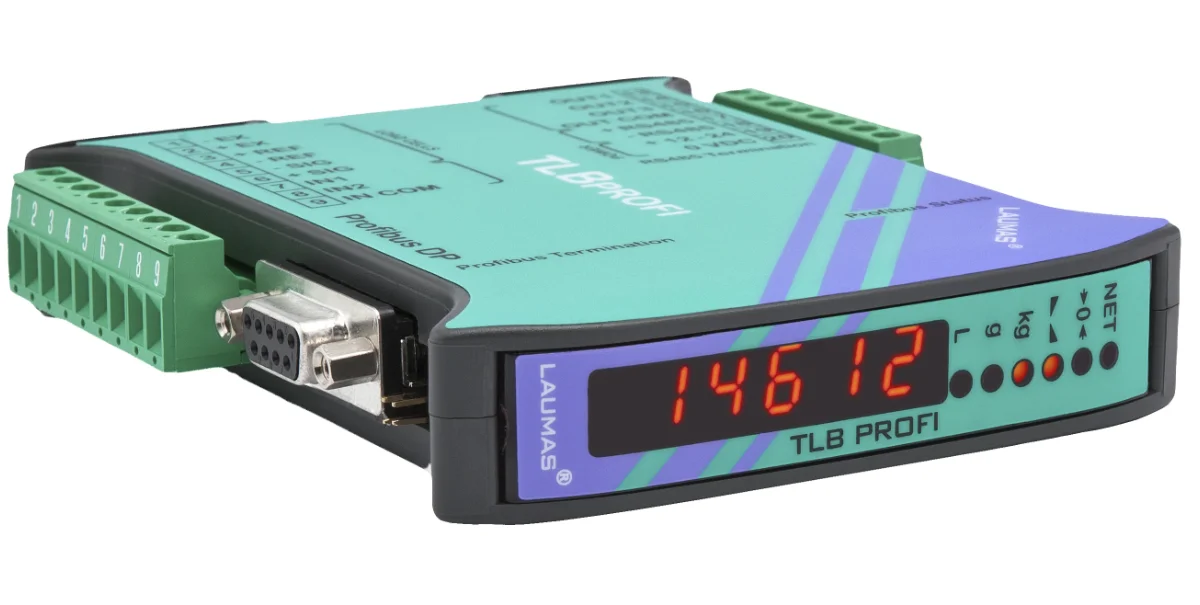

Seriju čini veći broj modela koji se razlikuje po dodatnom interfejsu. Tako, osnovni model ima 16 bitne optoizolovane analogne izlaze, sa stujom do 20 mA i naponom u jednom od intervala: 0÷10 V, 0÷5 V, ±10 V i ±5 V. Model sa CANopen portom brzine od 10 do 1000 kbit/s radi kao slave u sinhronoj CANopen mreži. Dalje, postoji niz modela koji se uvek povezuju kao slave jedinica i to sa DeviceNet portom brzine 125, 250 i 500 kbit/s, CC-Link portom brzine do 156 do 10000 kbit/s, Profibus DP portom brzine do 12 Mbit/s. Jedinca sa Modbus/TCP interfejsom i RJ45 portom je u standardu 10Base-T ili 100Base-TX (auto-sensing). Očekivani model sa Ethernet TCP/IP portom 10Base-T ili 100Base-TX je takođe tu. Ukoliko je potrebno postoje modeli sa dva Ethernet/IP porta ili dva PROFINET IO ili dva EtherCAT ili dva POWERLINK ili najzad dva SERCOS III porta, svi 10Base-T (PROFINET IO nema ovaj mod) ili 100BASE-TX.

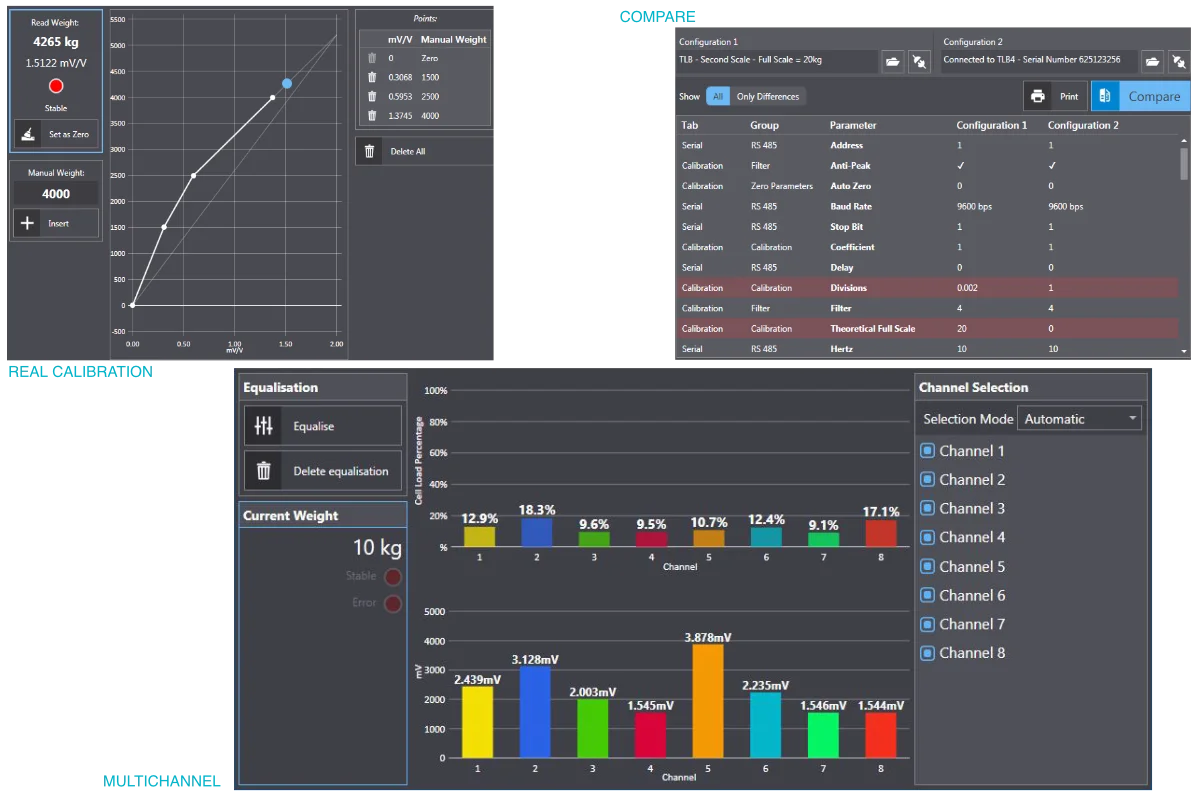

Za integraciju, nadgledanje ili update firmvera sa PC računara, postoji Laumas Instrument Manager. To je besplatan PC softver koji se može preuzeti od proizvođača. Povezivanjem bilo kog modela Laumas TLB4 pretvarača težine sa računarom preko RS485/USB konvertora, ovaj softver omogućava grafički prikaz merenja u realnom vremenu, fino podešavanje digitalnih filtera koji služe za neutralizaciju mehaničkih vibracija u okruženju (npr. rad miksera u rezervoaru ili rad motora u blizini vage) i brz backup i vraćanje konfiguracionih parametara, što znatno ubrzava zamenu uređaja u slučaju kvara.
Laumas proizvode u Srbiji možete pronaći u kompaniji Fox Electronics koja ima predstavništvo i lager u Beogradu.
Za više informacija možete da kontaktirate Fox Electronics, čije su podaci na njihovoj korporacijskoj stranici sajta magazin Mehatronika.
