EDATEC Industrijski računari

By Aleksandar Dakić01/03/2024Updated:27/03/20245 Mins Read

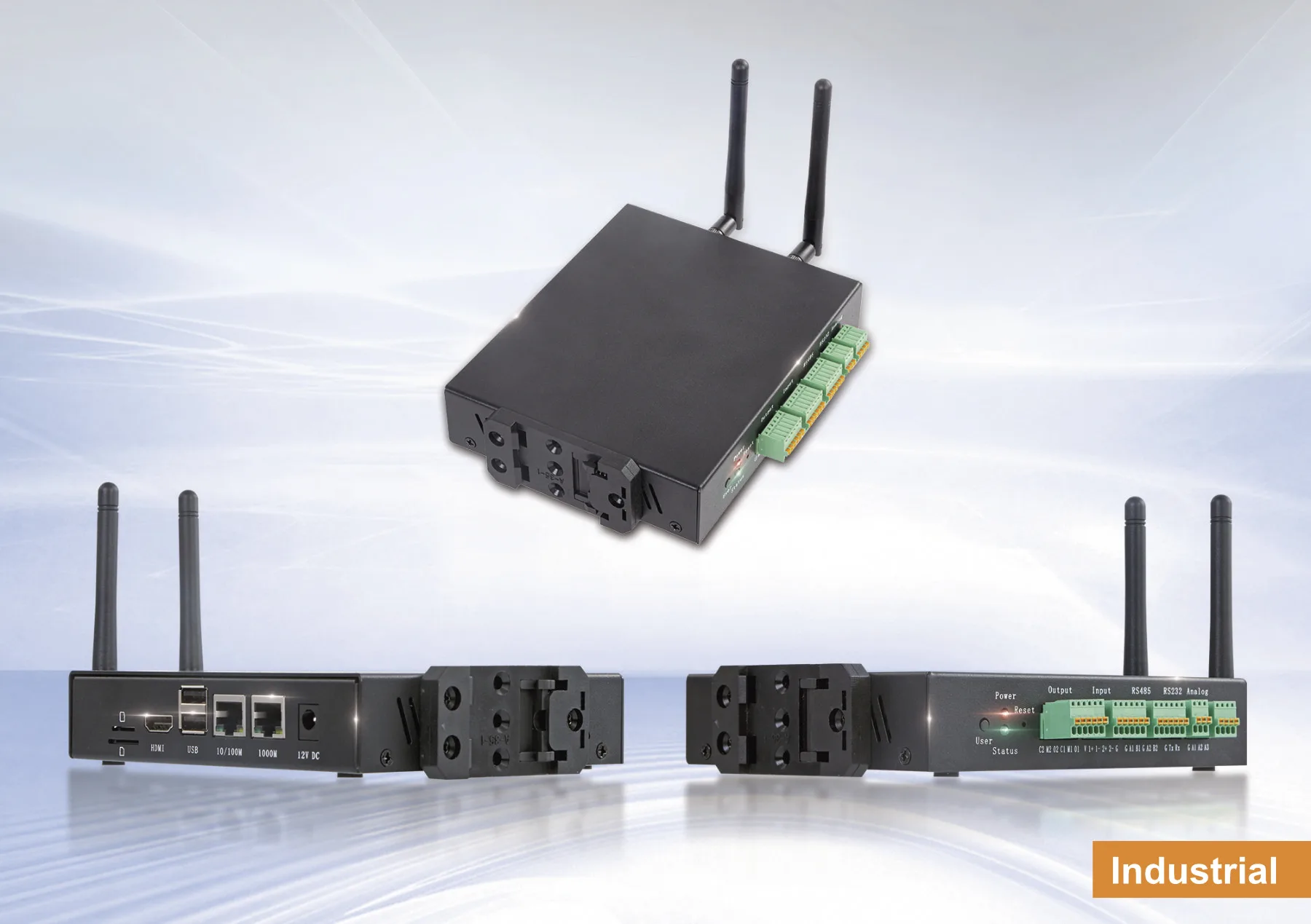

EDATEC CM4 Industrial

EDATEC CM4 Industrial je industrijski embedovani računar baziran na Raspberry Pi Compute Module 4 (CM4). Sistem može imati 1, 2, 4 ili 8 GB RAM-a i opciono eMMC od 8, 16 ili 32GB u zavisnosti od aplikativnih zahteva. Moguće je startovati sistem i sa SD kartice.

Obezbeđuje mnoge varijante industrijskih interfejsa i komunikacija: RS232, RS485, visoko-precizan ADC, izolovane I/O ulaze, kontrolu releja, baterijski napajan RTC sa alarmom, jedan Ethernet 10/100M sa POE funkcijom, 4G/LTE modul, podršku za eksternu antenu i sertifikovani 2.4/5.8 GHz dual-band Wi-Fi i Bluetooth, dva USB-A 2.0. Povrh svega CM4 Industrial podržava jednu CSI 8MP kameru i ima DSI displej i HDMI port.

Napajanje u širokom opsegu od 8~36 VDC, dok svi bitni interfejsi imaju ESD zaštitu.

Korisnik može dodati funkcionalnosti korišćenjem PCI-e Gen2 interfejsa, 40 pinskog hedera, dva 4-pinska USB interfejsa i jednog TTL RS232 interfejsa.

Karakteristike EDATEC CM4 Industrial

  • RS232
  • RS485
  • 2x USB-A 2.0
  • 2x USB 2.0 PCB
  • 40 pinski heder
  • 10/100M Ethernet PoE
  • 2.4/5.8G Wi-Fi/BT
  • HDMI 4K
  • moguće povezivanje 8MP kamere preko CSI
  • moguće povezivanje 7″ Touch display-a preko DSI



EDATEC CM4 Nano

EDATEC CM4 Nano je embedovan industrijski računar baziran na Raspberry Pi Compute Module 4. Sistem može imati 1, 2, 4 ili 8 GB RAM i opciono 8, 16 ili 32GB eMMC-a, opciono 2.4/5.8 GHz dual-band WiFi i Bluetooth, sa podrškom za eksternu antenu. Za one primene gde je potreban veći prostor za podatke, korisnik može na eMMC-u postaviti instalaciju operativnog sistema, a SD karticu koristiti kao dodatni disk.

CM4 Nano ima alarm buzzer, baterijski napajan RTC, podržava gigabitni Ethernet sa PoE funkcionalnošću – kompatibilan sa Raspberry Pi PoE HAT-om.

EDAtec CM4 Nano
photo: EDATEC

CSI i DSI interfejsi su potpuno kompatibilni sa onima na Raspberry Pi4 Model B. CSI podržava zvanične Raspberry Pi 8M i 12M Pixel HQ kamere, a DSI interfejs odgovara zvaničnom Raspberry Pi 7″ tač displeju. Standard HDMI interfejs može da prikaže i 4K HD video.

CM4 Nano ima dva USB-A 3.0 kanala i jedan USB-A 2.0 kanal, koji se može koristiti i za ažuriranje sistema. CM4 Nano ima velike mogućnosti proširenja kroz postojeći 40 pinski heder, kao i povezivanjem brzih periferija preko USB-C 3.0 koji se nalazi unutar kućišta. Napajanje može biti u širokom opsegu od 8V~18 VDC, a preko 40 pinskog hedera on sam može se napajati ekspanzione module velike snage sa 5 V, 2 A i 3.3 V, 1.5 A.

Dimenzije ploče CM4 Nano su 95×58 mm, što je neznatno veće od dimenzija Raspberry Pi 4 Model B, dok su dimenzije pasivnog hladnjaka 103x62x5 mm i on obezbeđuje odlično odvođenje toplote sa CPU, modula za bežičnu komunikaciju i PMU, te CM4 Nano može bez problema raditi i u uslovima visoke temperature okruženja u rasponu od -25~60°C.
CM4 Nano se može montirati na DIN šinu.

Karakteristike Edatec CM4 Nano

  • 2x USB-A 3.0
  • 1x USB-A 2.0
  • 1x USB-C 3.0 PCB
  • 40 pinski heder
  • gigabit Ethernet PoE
  • 2.4/5.8G Wi-Fi/BT
  • HDMI 4K
  • moguće povezivanje 8 i 12MP kamere preko CSI
  • moguće povezivanje 7″ Touch display-a preko DSI

EDATEC CM4 Sensing

EDATEC CM4 Sensing je industrijski računar dizajniran za IoT & Data Acquisition aplikacije baziran na Raspberry Pi Compute Module 4 dimenzija 100x73x22 mm.
Sistem može imati 1, 2, 4 ili 8GB RAM i opciono 8, 16 ili 32GB eMMC-a, 2.4/5.8 GHz dual-band WiFi i Bluetooth opciono, sa podrškom za eksternu antenu. Sistem se može instalirati na ugrađenom eMMC-u, dok se SD kartica tada može koristiti kao dodatni disk za podatke.

EDAtec CM4 Sensing
photo: EDATEC

CM4 Sensing ima četiri RS485, jedan RS232 i jedan CAN kanal, jedan gigabitni Ethernet port, alarm buzzer, baterijski napajan RTC. Ugrađen CSI podržava zvanične Raspberry Pi 8M i 12M Pixel HQ kamere, a DSI interfejs odgovara zvaničnom Raspberry Pi 7″ tač displeju. Standardni HDMI može prikazati 4K video. 5 V, 1.5 A izlaz se može koristiti za napajanje displeja. Tu su i dva USB-A 2.0 kanala i jedan Micro USB 2.0 interfaces kojim se može ažurirati sistem.

Moguća je montaža na DIN šinu. Poseduje CE/FCC serfitikate.

Karakteristike EDATEC CM4 Sensing

  • RS232
  • 4x RS485
  • CAN
  • 2x USB-A 3.0
  • 1x USB-A 2.0
  • 1x USB-C 3.0 PCB
  • gigabit Ethernet PoE
  • 2.4/5.8G Wi-Fi/BT
  • HDMI 4K
  • moguće povezivanje 8 i 12MP kamere preko CSI
  • moguće povezivanje 7″ Touch display-a preko DSI

EDATEC CM4 Media

EDATEC CM4 Media je multimedijalni kompijuter baziran na Raspberry Pi Compute Module 4. Ima dva USB-A 3.0 kanala i jedan USB-A 2.0 kanal, gigabitni Ethernet. Sa dva 4K HDMI izlaza i izaz za stereo zvučnike može bez dodatne opreme reprodukovati video. Moguće je povezati 8 MP kameru.

Pokretanje sistema se vrši pritiskom na POWER dugme, a OS se instalira na ugrađenom SSD disku, koji je mnogostruko brži od SD kartice i postiže brzine do 300 Mbps.

CM4 Media ima Raspberry Pi sertifikovanu Wi-Fi i Bluetooth antenu.

EDAtec CM4 Media
photo: EDATEC

Pokretanjem različitih softverskih pakera CM4 Media se pretvara u mrežni set-top box, mrežni server za podatke, pristupnu tačku za bežične uređaje (wireless access point) i slično.
Stilizovano kućište je izrađeno od CNC obrađene aluminijumske legure. Ima izuzetne disipacione karakteristike i održava CPU, PMU i modul za bežičnu komunikaciju u temperaturnom radnom opsegu. Može biti srebrne ili roze boje.

Karakteristike EDATEC CM4 Media

  • 2x USB-A 3.0
  • 1x USB-A 2.0
  • 1x USB-C 3.0 PCB
  • 40 pinski heder
  • gigabit Ethernet PoE
  • 2.4/5.8 GHz Wi-Fi/BT
  • HDMI 4K
  • moguće povezivanje 8 i 12MP kamere preko CSI
  • moguće povezivanje 7″ Touch display-a preko DSI

Malina314 doo se pored distribucije kompletnog programa kompanije EDATEC, bavi i prodajom SBC-a proizvođača Raspberry Pi, Waveshare i Nvidia Jetson, kao i svom pratećom mrežnom i računarskom opremom za njih. U ponudi je i veliki broj različitih kablova, adaptera, memorijskih kartica, USB drajvova. U ponudi su i HiFiBerry „Zvuk iz snova“ i ESP32 moduli.


Kontakt: Malina314 doo, office@malina314.com, prodaja@malina314.com, www.malina314.com
