Razlika je uvek u detaljima, a u konstrukciji i upotrebi mali elementi su uvek oni koji je čine. Kuglični zaustavljači i magnetni zatvarači, iako neprimetni, mogu znatno da povećaju kvalitet mašine, sistema ili instalacije. Njihova uloga je da se obezbedi brz pristup prostoru iza klapne, poklopca ili vrata, a u isto vreme da osiguraju da oni u zatvorenom stanju budu sigurno zatvoreni.
Kuglični zaustavljači za vrata
Prvobitna uloga kugličnih zaustavljača je bila u industriji nameštaja gde su služili kao okovi za mala vrata. Elesa+Ganter je razvio sopstvenu seriju kugličnih zaustavljača, krećući sa dizajnom od samog početka. Iako je način rada svih normiranih elemenata koje kompanija proizvodi u principu identičan sa izvornim dizajnom, činjenica je da su zahtevi u industriji znatno veći u pogledu montaže i kvaliteta, te je ovaj razvoj od nule ovde bio neophodan. Da bi zadovoljili što veći broj različitih aplikativnih potreba, kuglične zaustavljače sa oznakom GN4490 proizvode u četiri veličine. Za standardne radne uslove kućišta se izrađuju od livenog cinka sa kuglama od nerđajućeg čelika. Tamo gde je prisustvo korozivnih supstanci očekivano, kućišta se izrađuju od nerđajućeg čelika otpornog na koroziju, a kugle su od keramike.

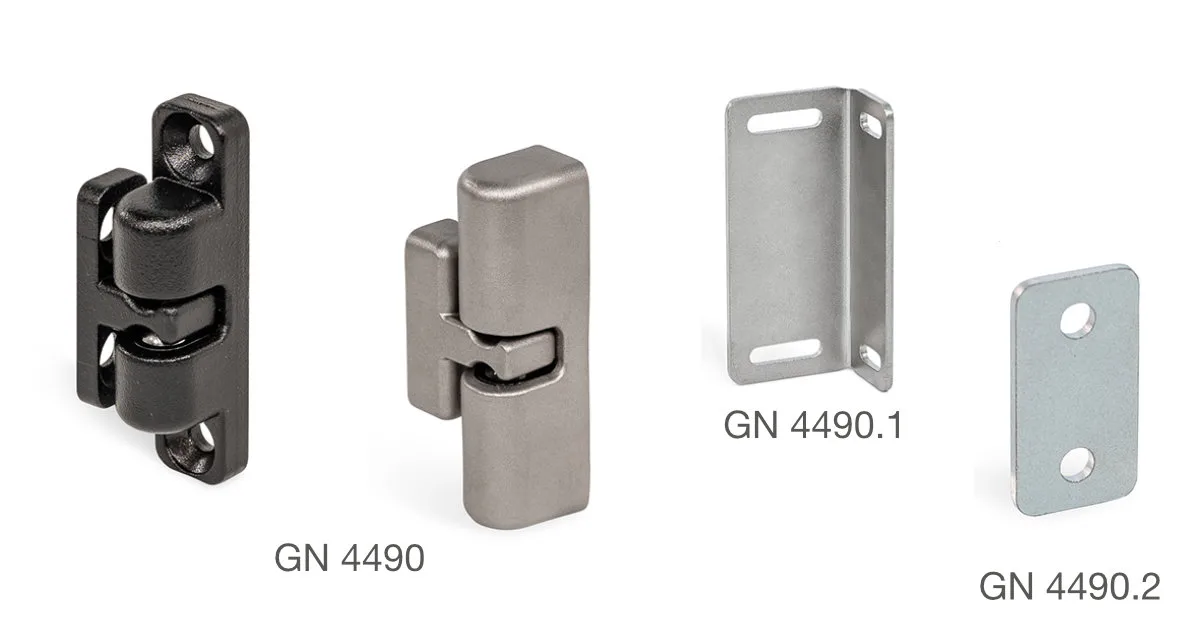

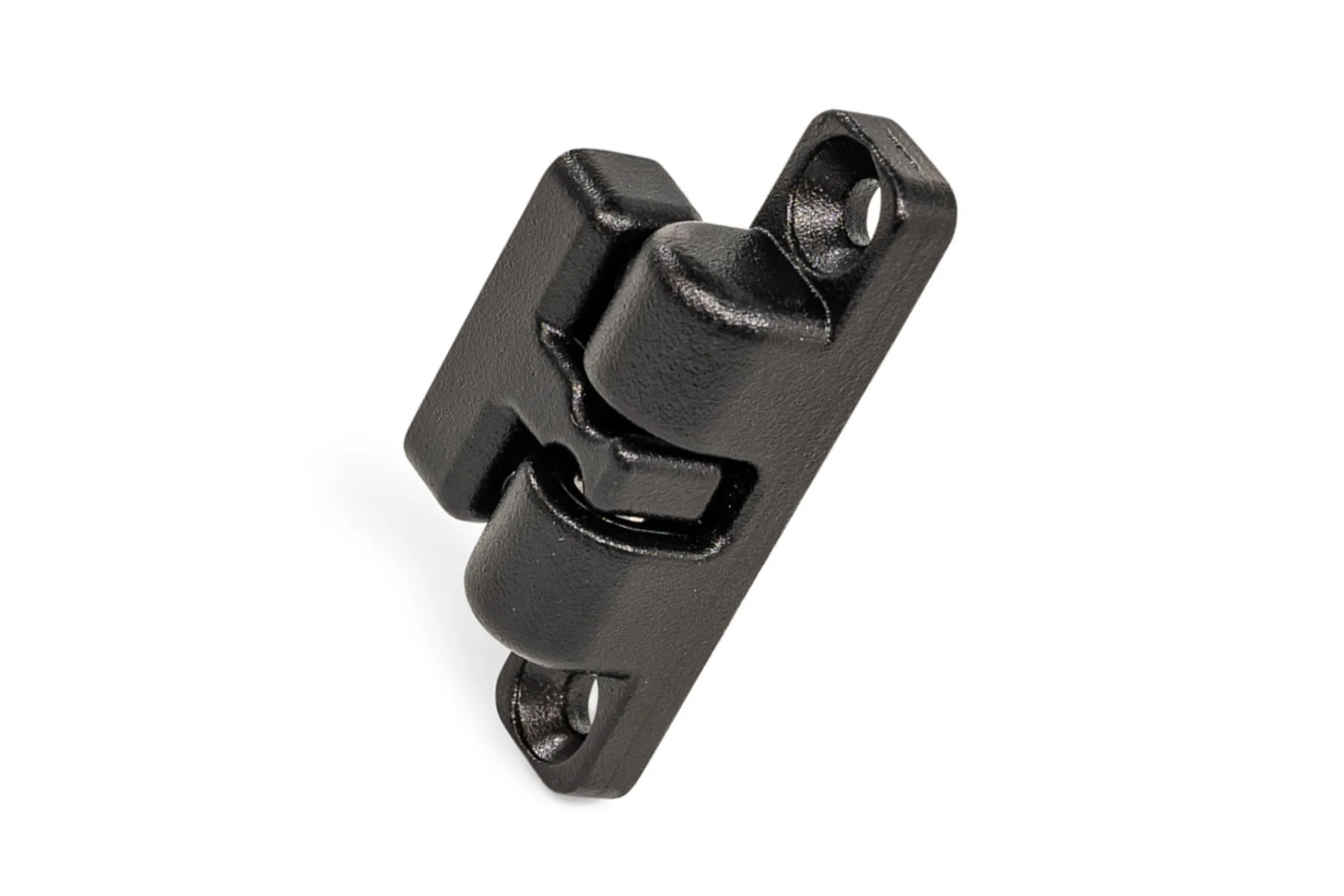

Kuglični zaustavljači Elesa+Ganter serije GN 4490 su kompaktni, elegantnog oblika bez oštrih ivica. Element za zadržavanje koji je fiksiran na pokretnim vratima svojim jezičkom ulazi u „U“ kuglični element zaustavljača za vrata, tačno između dve kugle sa oprugom. Izuzetna snaga držanja je obezbeđena intenzitetom mehaničkih opružnih sila koje potiskuju kugle ka žlebu u sredini jezička, svaku sa jedne njegove strane. U zavisnosti od veličine i konstrukcije, sile držanja variraju između 25 i 150 N.

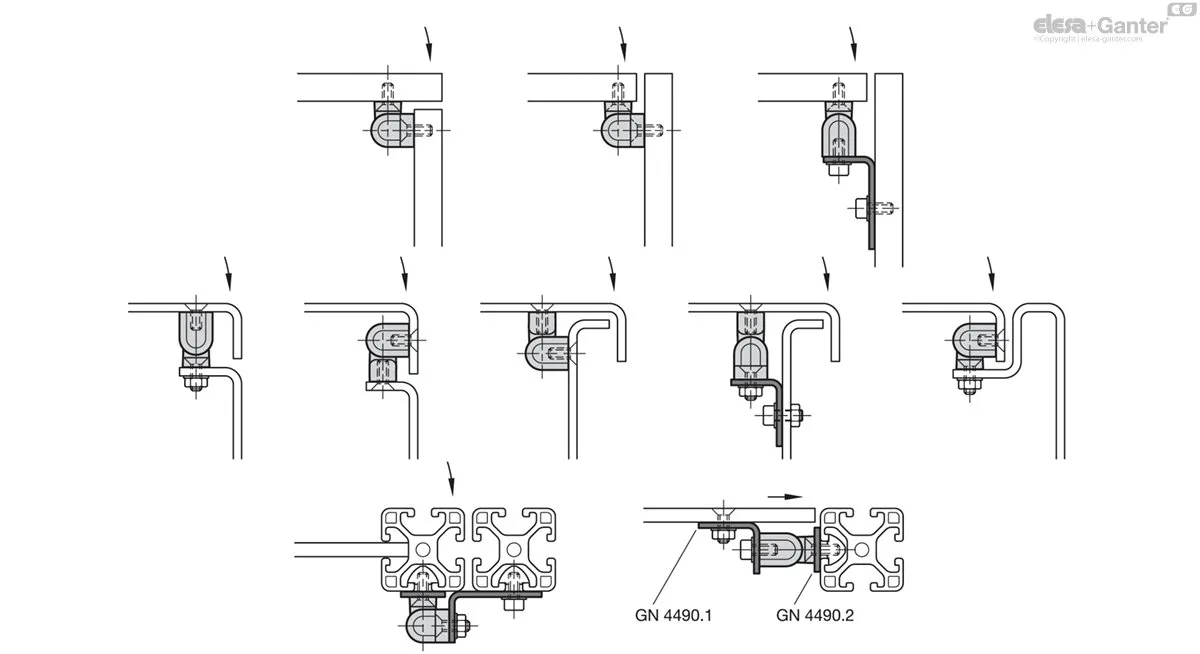

Pozicioniranje oba dela, i kugličnog elementa i elementa za zadržavanje, zavisi od aplikacije i mogu se montirati horizontalno ili vertikalno, sa pristupom spreda ili sa strane. Da bi se obezbedila montaža u svakoj od ovih varijantni, kuglični zaustavljači su dostupni sa upuštenim montažnim otvorima ili sa navojima.
Za montažu na aluminijumskim profilima, gde nije moguće direktno fiksiranje zavrtnjima korišćenjem predviđenih razmaka otvora za montažu, koriste se montažne ploče, i to GN 4490.1 za kuglični element i GN 4490.2 za element za zadržavanje.
Magnetni zatvarači za vrata
Kao alternativa mehaničkom zatvaranju mogu da se koriste zatvarači sa magnetnim dejstvom. Univerzalni su, kompaktniji od kugličnih zatvarača i daleko lakše kompenzuju tolerancije prilikom montaže. Fiksiraju se pomoću zavrtnjeva koji prolaze kroz unapred izrađene proreze ili rupe. Snaga držanja ovih zatvarača se oslanja na jačinu ugrađenog neodimijumskog magneta. Magnetni element se nalazi u spolja plastificiranom kućištu od livenog cinka. Magneti su prekriveni slojem gume koja sprečava udaranje metala o metal, a sve to kako bi se smanjio intenzitet zvuka prilikom zatvaranja.

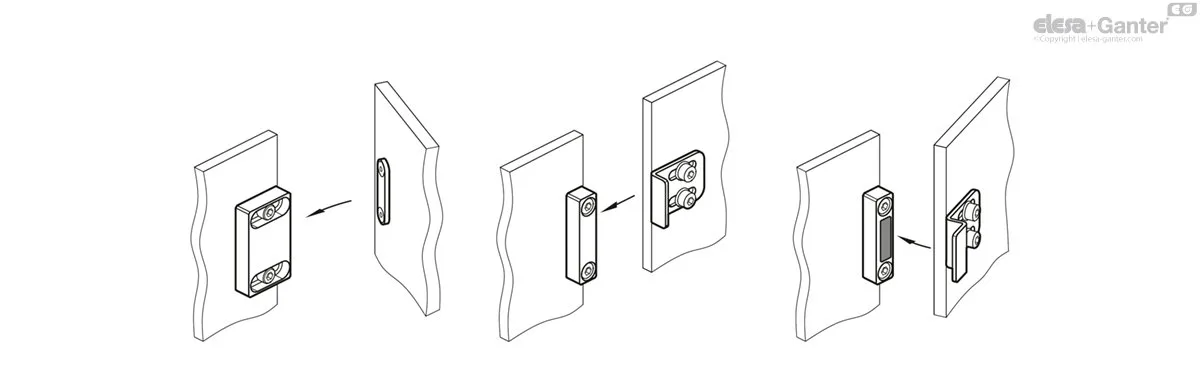

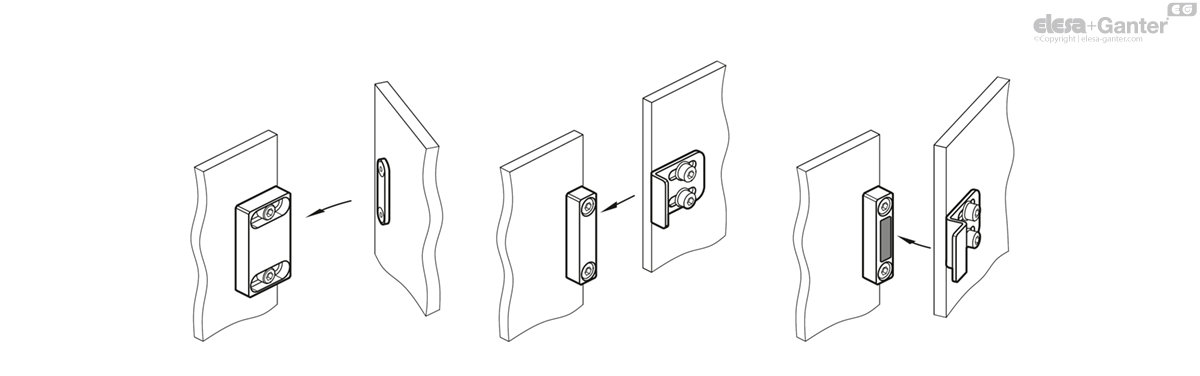

Magnet je, u zavisnosti od realizacije, postavljen sa gornje ili bočne strane kućišta, a dodatne prihvatne ploče – stoperi izrađuju se u različitim oblicima, kako bi se omogućila montaža od slučaja do slučaja. Prihvatne ploče su pocinkovane, te omogućavaju primenu i kada su vrata ili klapna napravljeni od nemagnetskih materijala.

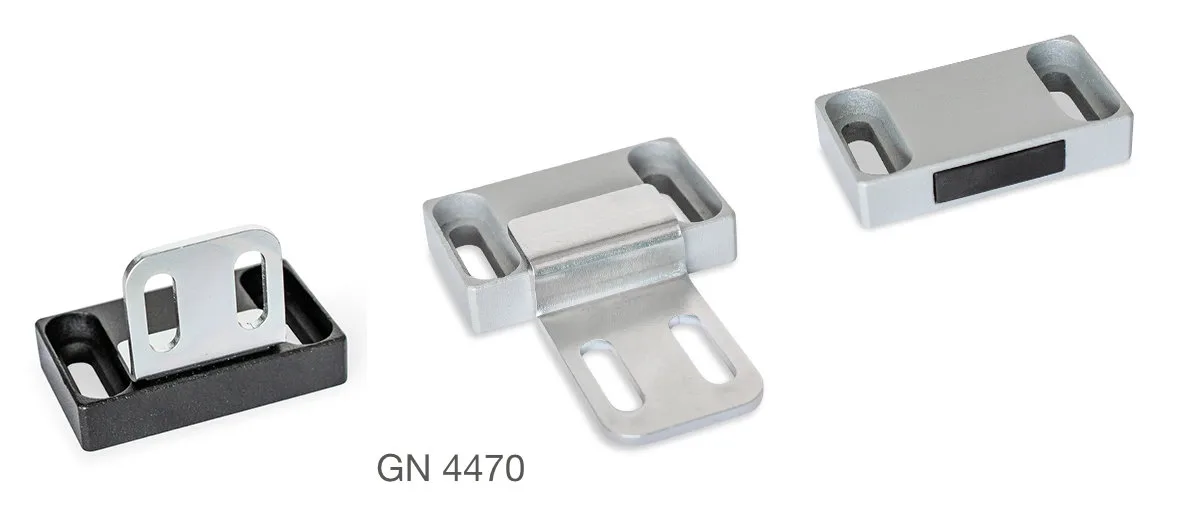

Elesa+Ganter model GN 4470 je pogodan za upotrebu i kao bravica kliznih vrata. Interakcija magnetnih i prihvatnih komponenti može se verifikovati i konfigurisati putem 3D prikaza u online prodavnici kompanije Elesa+Ganter.
