MikroElektronika Thermo 14 Click

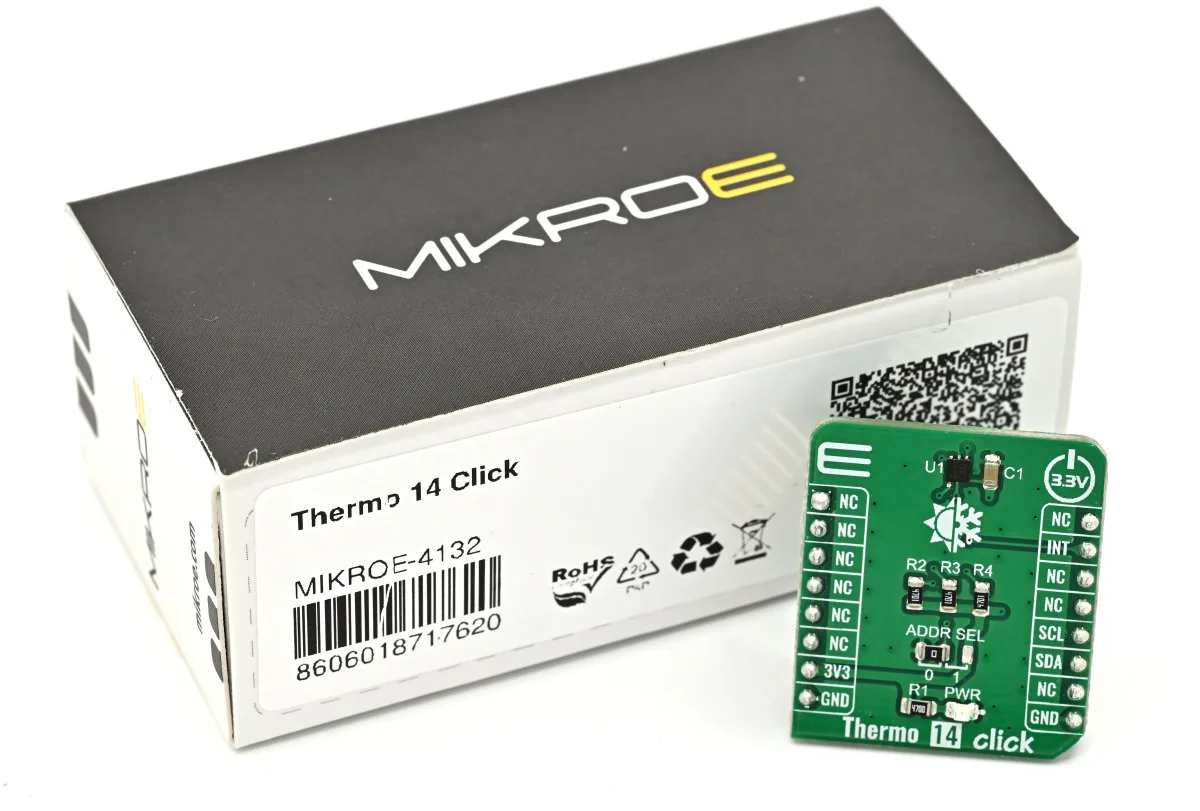

Teško je cenom parirati istočnim proizvođačima, pa i kada je IC $1, dođemo do pločice sa par otpornika koja košta celih $8. No, nekada se pojave i popusti od 50%, kao što je to sada slučaj, pa ovaj zgodni Thermo 14 Click košta samo $4. Zgrabite ga, ako vam treba šesnaestobitni digitalni termometar za vaš prototip.
Pros
- Uredno i kvaliteno izrađena pločica
- Odlična literatura na mikroe sajtu i pored podrke koju inicijalno daje STM
Cons
- $8 je ipak previše, ali je $4 prava mera
Naša MikroElektronika je pored mnogih inovativnih rešenja, uz jaku saradnju sa vodećim svetskim kompanijama u ovoj niši i vrhunskih proizvoda ostala nekako po strani kada je naše tržište. Ono što je Arduino uradio u Italiji, micro:bit u Engleskoj, sino:bit u Kini, Radiona u Hrvatskoj ili Calliope 3 mini u Nemačkoj – a to je nametanje svog proizvoda lokalnom edukativnom sistemu, MikroElektronika nije uradila kod nas. Zašto je to tako, mi odgovara nemamo, ali je dobro upitati se što se iz njihovog ogromnog proizvodnog opusa nije moglo izabrati? Moglo se i konstruisati neko prilagođeno STEM učilo…
Jedan od standarda koji je svetskom tržištu, pa mogli bi reći i nametnula MikroElektronika su Click ekspanzione pločice. Sretali smo ih na različitim mestima, od Voipac razvojnih sistema za NXT iMX8M ili NXT iMX93 Industrial do prvog zvaničnog OpenWRT One rutera. U ovoj recenziji ćemo pogledati jedan jednostavan Click, koji je u ovom trenutku na posebnom popustu od 50%.
Hardver

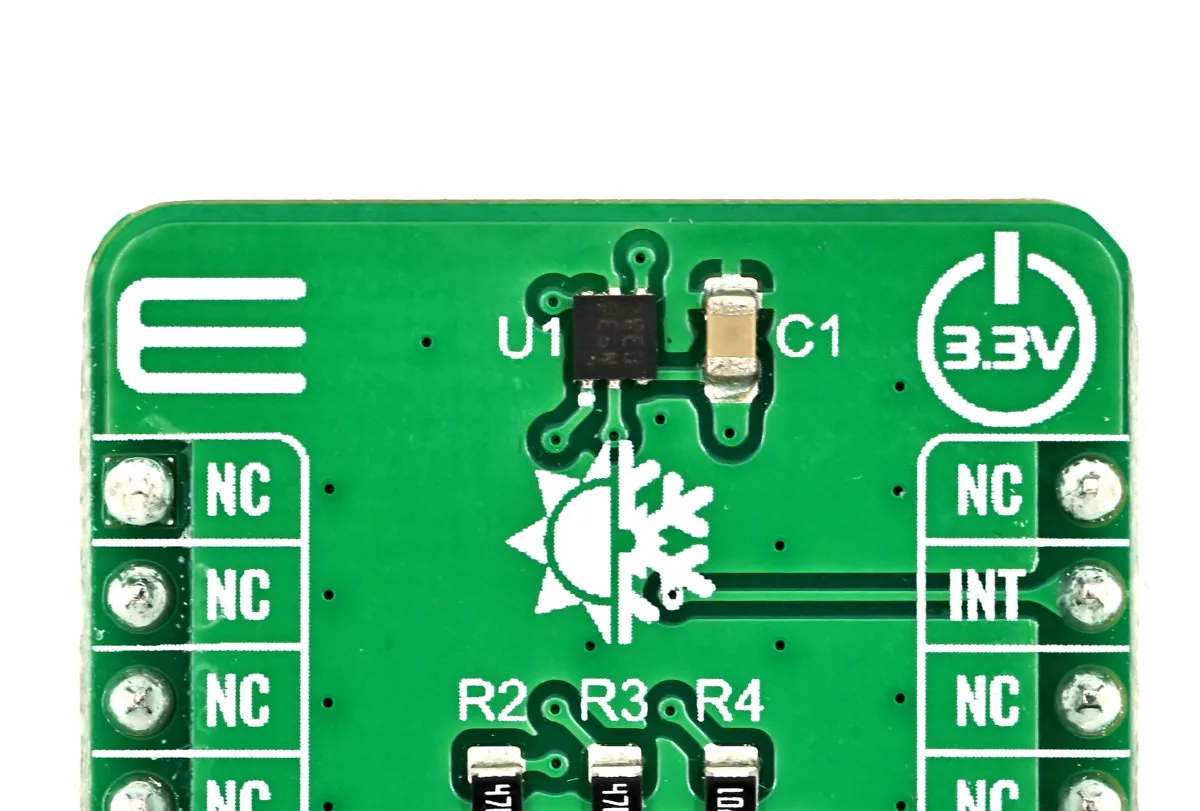

Ovaj Click je izgrađen oko STMicroelectronic STTS22H šesnaestobitnog digitalnog IC termometra koji sa tačnošću od 0.5 °C meri temperaturu okoline u intervalu od -10 °C do +60 °C. Senzor inače pokriva širi opseg od -40 °C do +125 °C, ali tada mu tačnost nije garantovana u ovoj margini. Senzor dolazi prekalibrisan, a može se nabaviti i direktno od proizvođača na njihovoj on-line prodavnici po ceni od oko $1 po komadu, ali i kao besplatan uzorak ukoliko vam treba za testiranje.

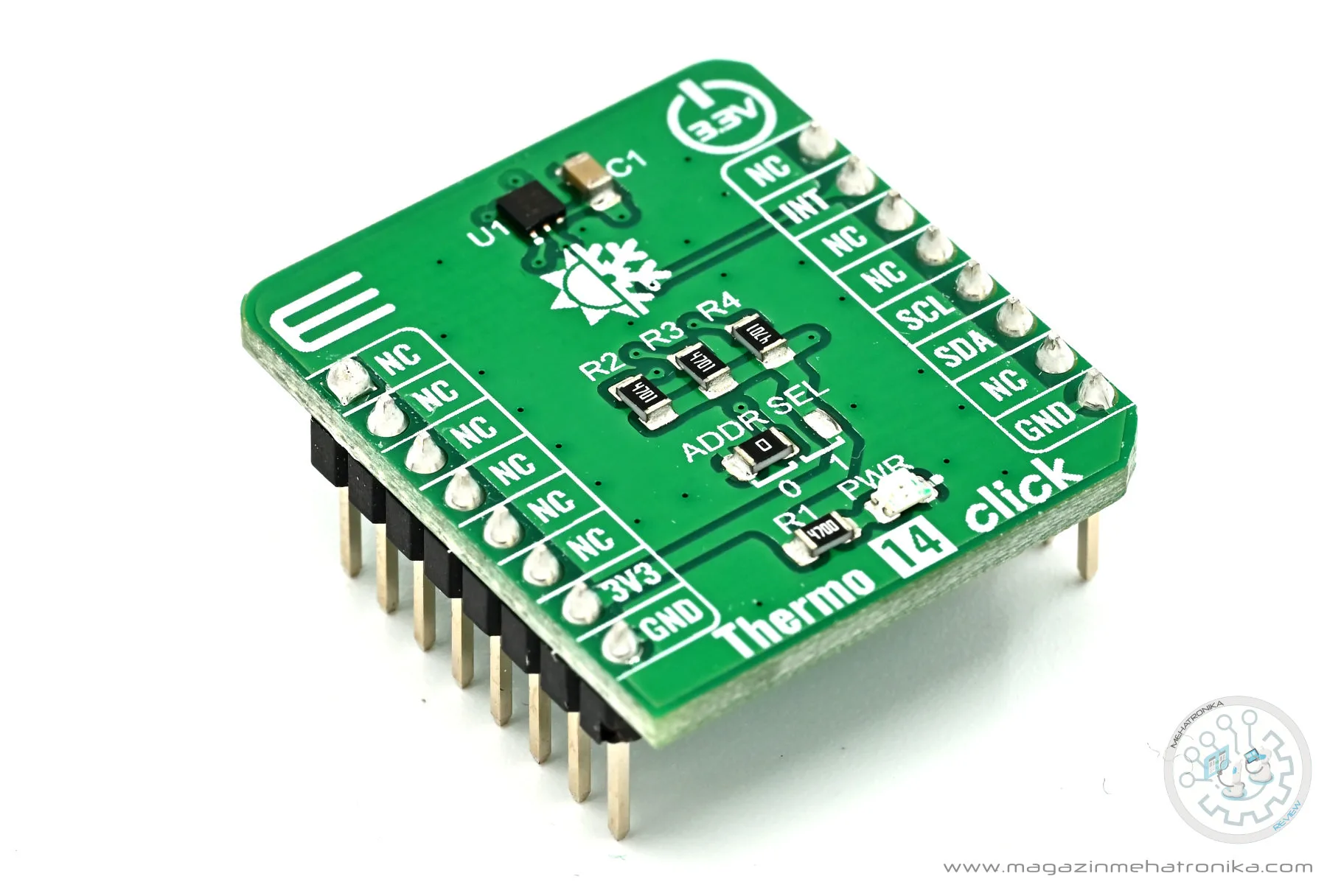

Senzor sa mikrokontrolerom komunicira preko I2C/SMBus 3.0, a na Thermo 14 Click ekpanzionoj ploči postoji ADDR SEL otpornik sa nultom otpornosti za selekciju I2C adrese. Fabrički je podešen na poziciju 0 kada je povezan sa GND linijom i tada su adrese 0x7E za upis i 0x7F za čitanje. Može se prelemiti na poziciju 1, kada se spaja sa VCC i tada je adresa upisa 0x70, a adresa čitanja 0x71. Na taj način je moguće na istom sistemu imati dva ovakva temperaturna senzora u I2C nizu. Obratite pažnju na podatke o samom senzoru, jer je moguće odgovarajućim pull-up otpornicima od 15 kΩ ili 56 kΩ odrediti još dve kombinacije adresa, pa bi u sistemu mogli imati i četiri nezavisna senzora.

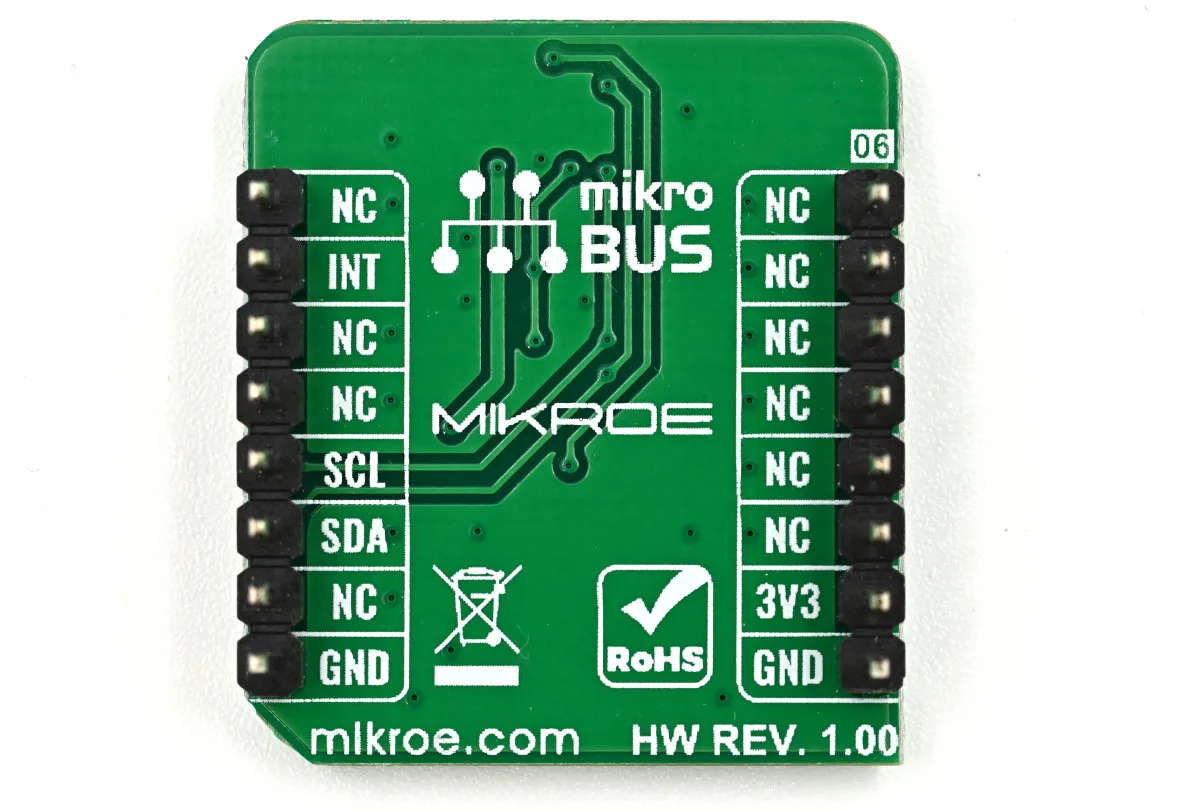

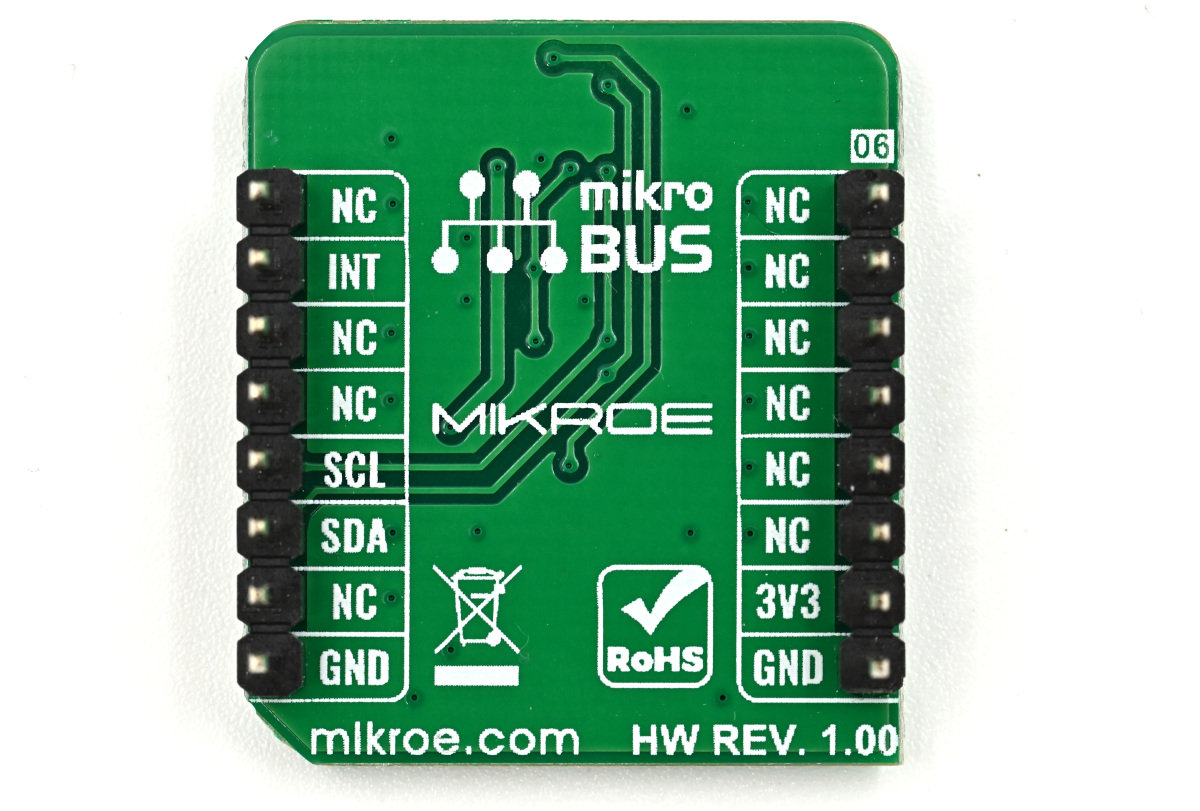

Sa druge strane Click ekpanzione pločice pinovi su jasno obeleženi, kao i sa gornje – da ne bude zabune. Ovde vidimo da su potrebne samo pet linija: dve napojne 3.3 VDC i GND, dve komunikacione za I2C – dakle standardne SCL i SDA i dodatna INT linija. Kako u STTS22H uputstvu piše: „STTS22H podržava SMBus alert response address (ARA) protokol. U slučaju da izmerena temperatura izađe iz dozvoljenih granica, aktivira se izlaz ALERT / INT. Kao odgovor, host (koji podržava ARA protokol) šalje SMBus adresu za odgovor na upozorenje na opštu (slave) adresu 0001_100b. Svi uređaji sa aktivnim prekidima odgovaraju svojim klijentskim adresama (pri čemu je LSB bit postavljen na 0). STTS22H potvrđuje prijem ARA zahteva i odgovara svojom slave adresom.“
Zaključak
Cena ovog Thermo 14 Click-a je $8, međutim on je sada na popustu od 50%, pa je pravi trenutak da ga, ako vam je potreban nabavite. Pedatno urađena pločica, što smo i očekivali od MikroElektronike, sa senzorom koji je pravljen za aplikacije kao što su: uređaji koji se nose na telu, termostati u pametnoj kući, HVAC sistemi i rashladni uređaji, ovlaživači vazduha, bela tehnika.

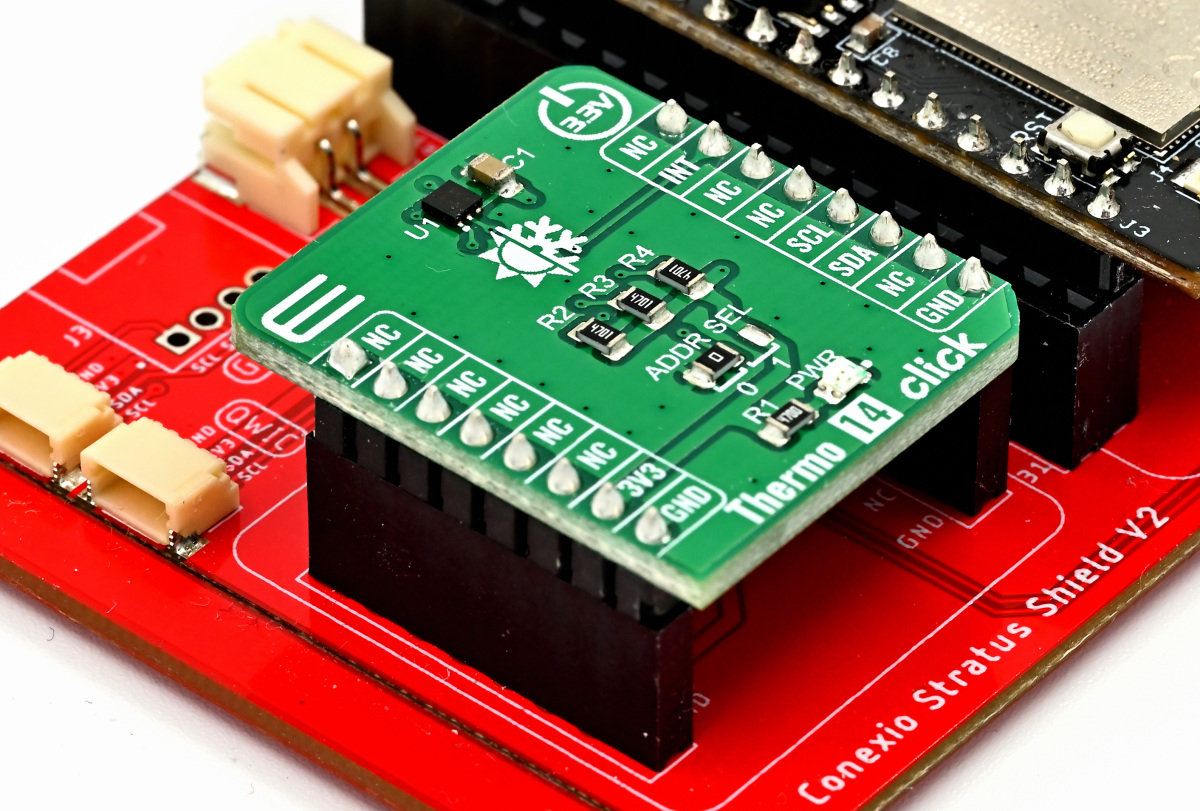

Zbog male potrošnje odličan je kompanjon rešenjima za praćenje vozila ili objekata koja se napajaju iz alternativnih izvora ili baterijski, poput Conexio Stratus-a recimo.
Lakoća korišćenja i integracije u vaš sistem ili prototip upravo pokazuje koliko je izvrsna ideja Click ekspanzionih pločica koje je razvila MikroElektronika.
