XIAO jednokanalni relejni modul

Seeed Studio ekspanziona pločica za XIAO razvojne sisteme sa relejem koji može upravljati jednim kanalom u fokusu je ovog teksta. Na pločici je Hongfa Technology HF32FA-G relej tipa SPST-NO. U pitanju je kineska firma koja pored releja proizvodi i LV i MV komponente, konektore, film kondenzatore, ali zanimljivo i industrijske robote koji vas na prvi pogled, bojom i oblikom, mogu podsetiti na FANUC modele.

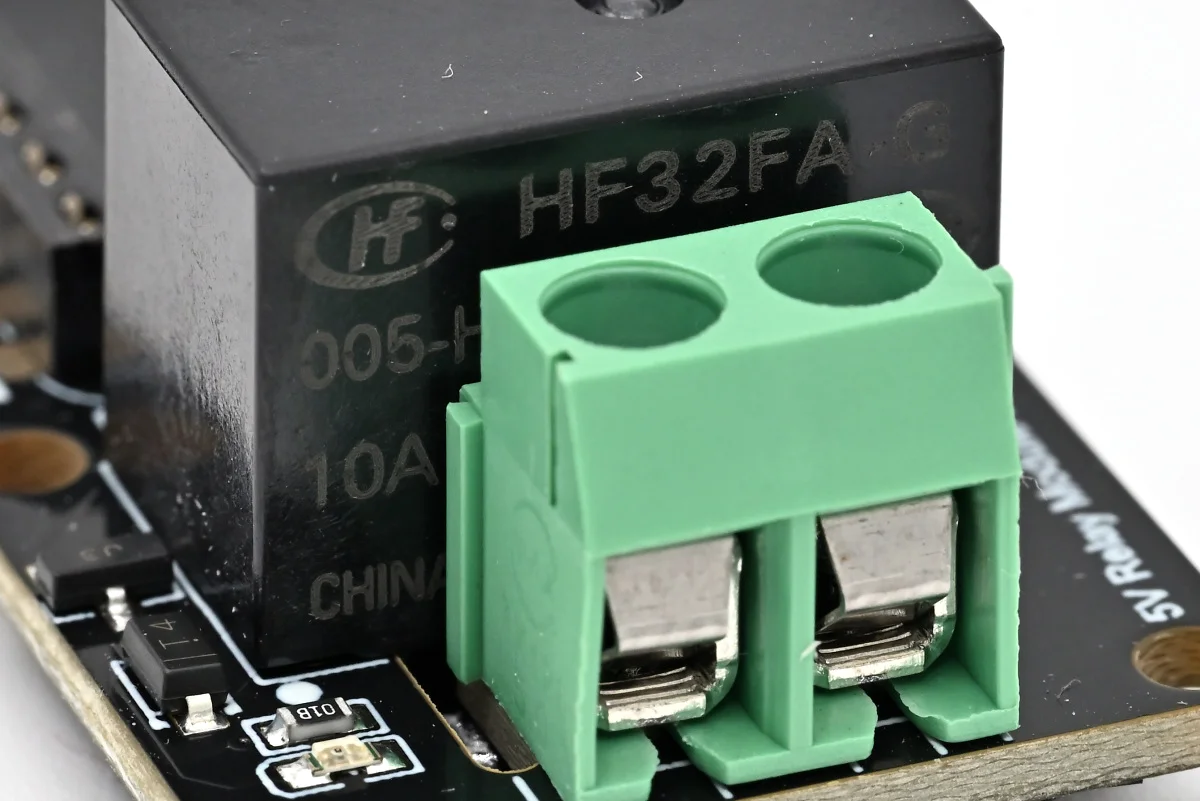

HF32FA-G je 10 A, 250 VAC relej sa 5 kV dielektričnom čvrstinom. Životni vek je garantovan na milion (10⁶) prebacivanja po specifikaciji proizvođača, mada na Seeed Studio sajtu stoji deset puta manji broj od 10⁵. Vreme otvaranja njegovih AgSnO₂ kontakata je 4 ms, dok je za zatvaranje potrebno maksimalno 8 ms. Oznaka 005-HSL1 nam govori da je napon na zavojnici 5 VDC, što opravdava natpis na samoj ploči koji ga definiše kao 5V Relay Module for XIAO. Oznaka L u oznaci kazuje da je u pitanju senzitivan model, to jest da je potrebna snaga na zavojnici za prebacivanje prosečno 230 mW.

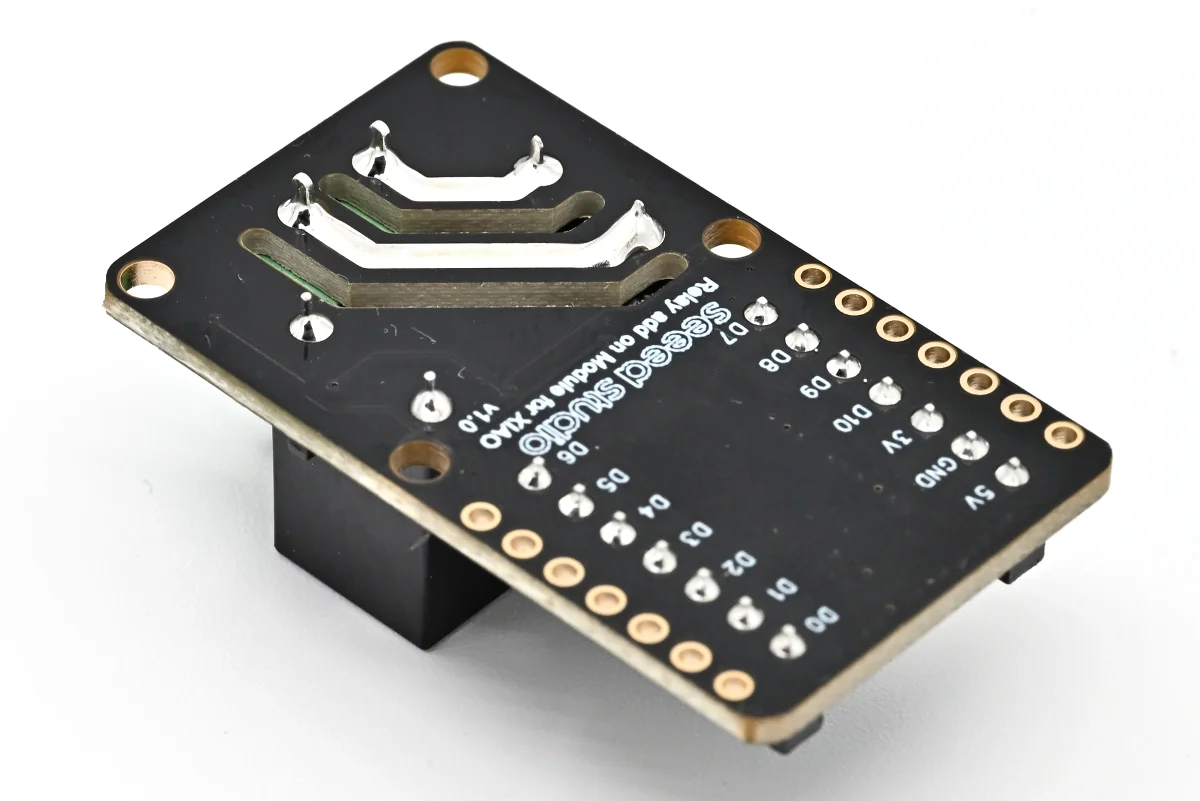

Ovaj relejni modul za XIAO pločice sa druge strane ima jasno obeležene pinove, a dopalo nam se i postojanje paralelnih rupa svakom pinu. U njih se direktno ili preko hedera koji bi trebalo ulemiti naknadno mogu povezati linije sa XIAO razvojnog sistema. Poseno je to bitno jer se od jedanaest informacionih linija D0-D10, koristi samo D0 za kontrolu stanja releja.

Zanimljivo je izveden vod napojne linije kojom se upravlja, gde je pojačan print od ulaznih klema na modulu ka pinovima releja. Model pločice koji smo mi dobili je V1.0, pa ćemo videti da li će i kakvi će biti naredni modeli. Pazite, ovi vodovi nisu zaštićeni, odnosno na njih je fabrički dosta labavo nalepljen komad izolir trake, koji smo mi uklonili prilikom fotografisanja.

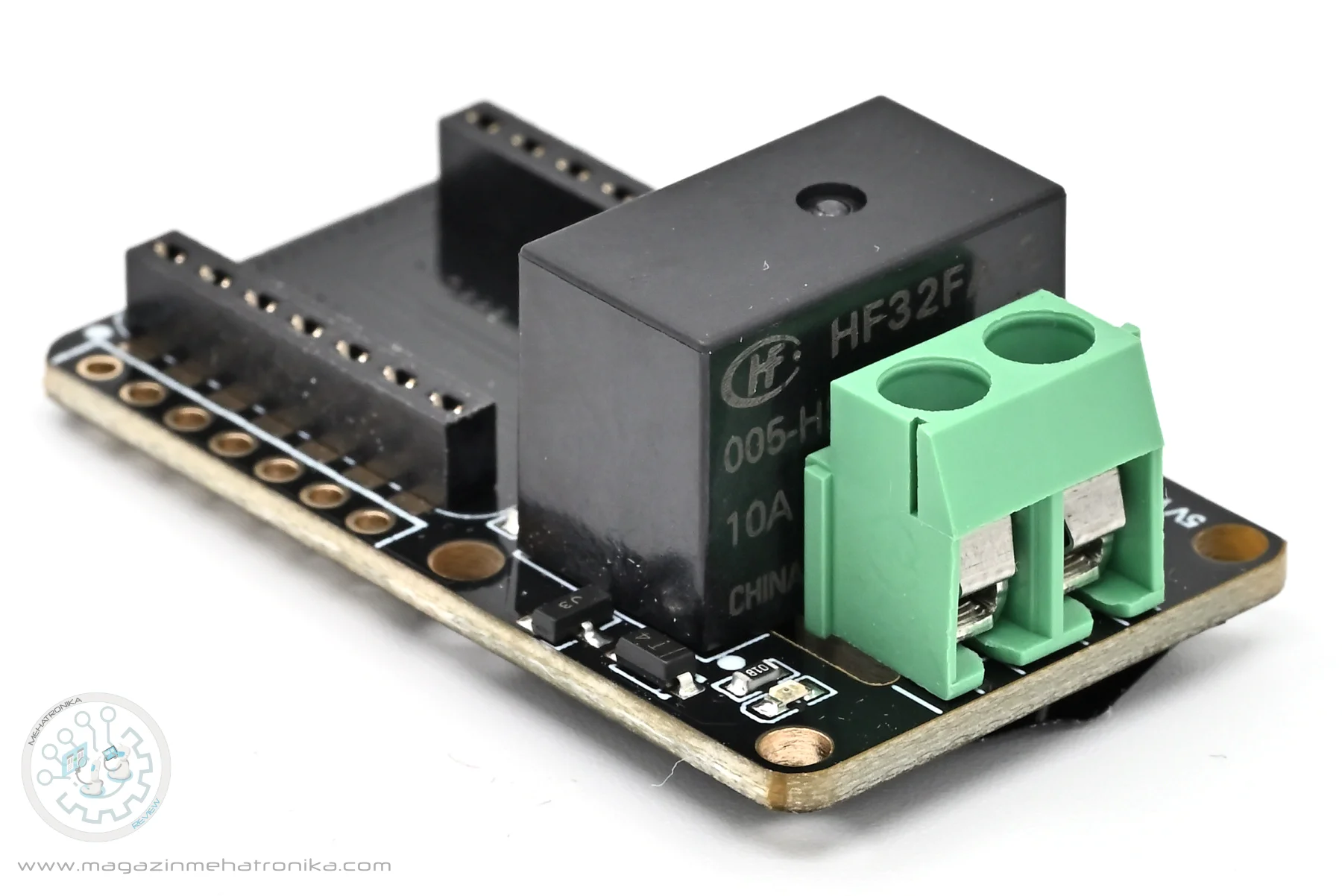

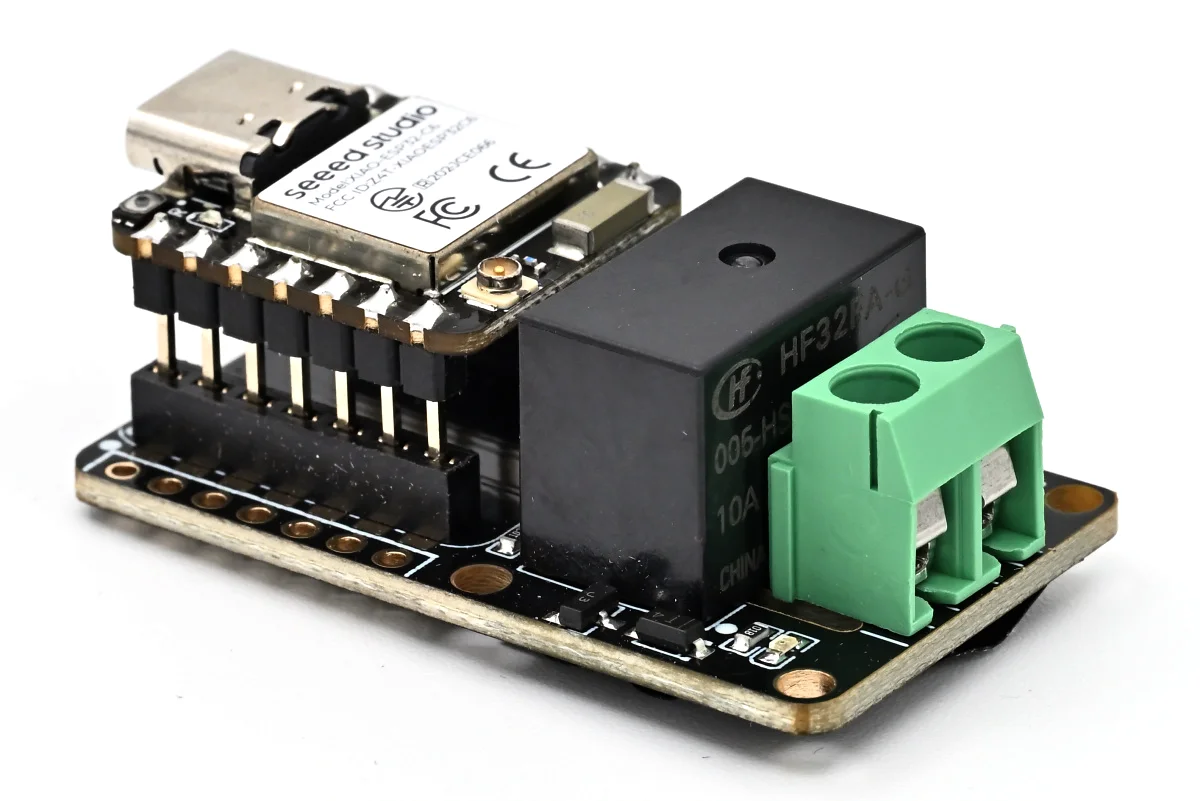

Najzad, kao što je rečeno, ovaj modul je dodatni (Add-on modul) za bilo koju mikrokontrolersku XIAO pločicu. Nju treba samo utisnuti u već montirano ležište. Digitalnim signalom na pinu D0 kontroliše se otvaranje i zatvaranje releja. U samom uglu, između zelene kleme i montažne rupe lako je uočljiva LED dioda, koja se pali i gori zelenom svetlošću kada su kontakti releja spojeni.

Cena ovo modula je svega 5 USD. Za realizaciju projekta na to treba dodati neki od XIAO razvojnih sistema. Možda ga je nabolje upariti sa nekim od modela koji imaju bežične komunikacije i koji se lako integrišu u Home Automation mrežu. Naši predlozi su Seeed Studio XIAO nRF52840 Sense, novi Seeed Studio XIAO nRF54L15 Sense sa Nordic Semiconductor čipom ili Seeed Studio XIAO MG24 Sense sa Silicon Labs EFR32MG24B220F1536IM48 mikrokontrolerom. Verujemo da će prvi izbor većini ipak biti neki od danas popularnih Espressif-ovih rešenja, poput XIAO ESP32-C5, XIAO ESP32-C6 ili XIAO ESP32-C3. Ovim bi dobili kontrolu rada releja integrisanu u bežičnu mrežu unutar kućne automatizacije po ceni od oko 15 USD. Uz samostalnu izgradnju zaštitnog kućišta na 3D štampaču, a na sajtu možete preuzeti jedan predloženi model, možete dobiti vaš uređaj opšte namene.

Ako bi uporedili funkcionalno slične gotove uređaje, ozbiljnija priča sa Home Assistant integraciom i montažom unutar razvodnog ormara bi mogao biti JetHome JetHub E1 V.3. Ovo je ipak daleko versatilnije i potpuno zaokruženo rešenje. Pre svega zbog većeg broja releja na samom modulu, kojih je kod JetHub-a čak pet. Na sve to u pitanju su 16 A, 250 VAC releji, i to tako da je prvi SPDT, dok su ostala četiri SPST. Ništa manje komforu pri korišćenju ne doprinosi ni kućište i mogućnost direktne montaže na DIN šinu. No cena mu je preko 60 USD.

Ako gledamo dosadašnje recenzije, ovaj modul možemo uporediti i sa mikroElektronikinim RELAY Click modulom. Oprez, ovaj model nije u XIAO ekosistemu. Međutim tamo se nalaze dva 5 A, 250 VAC SPST Omron releja kojim se može nezavisno upravljati, ali i mnogo veća cena od preko 20 USD. Za taj novac nećete dobiti mikrokontrolersku pločicu, što će generisati dodatne troškove dok ne stignte do funkcionalnog uređaja sopstvene izrade.

Ovaj Seeed Studio jednokanalni relejni modul je lep dodatak XIAO ekosistemu i sigurno će se naći u mnogim mejkerskim projektima. Cena mu je veoma korektna, a kvalitet izrade je u Seeed Studio standardu.
