MikroElektronika Thermo 23 Click
Ako vam nije mnogo da za pločicu sa senzorom date $7, dok smo senzor pronašli po ceni od $1 i nalazite opravdanje u zgodnom microBUS-u, onda je sve prihvatljivo. Za cenu lepog razvojnog sistema, recimo Raspberry Pi Pico 2, dobićete mogućnost da merite temperaturu, ako dokupite mikrokontrolerski razvojni sistem. Inače korektan proizvod, samo zbog predviđene cene ne možemo ga pustiti van dobre ocene, koliko god nas ubeđivali da je uložen trud i u softversku podršku - koja je besplatna.
Pros
- Dvanaestobitni digitalni temperaturni senzor sa UART interfejsom
- Lakoća ugradnje u vaš prototip
Cons
- Cena
MikroElektronika nije samo postavila Click standard, već je i ogromnim brojem ekspanzionih pločica u ovom formatu omogućila mejkerima, STEM segmentu, ali i delu konzjumera mogućnost da svoj sistem dograde, pre svega nekim senzorom. Ranije smo pisali o MikroElektronika Thermo 14 Click ekspanzionoj pločici koja donosi senzor temperature sa I2C interfejsom, a u današnjem kratkom opisu skrećemo pažnju na MikroElektronika Thermo 23 Click pločici sa UART interfejsom.

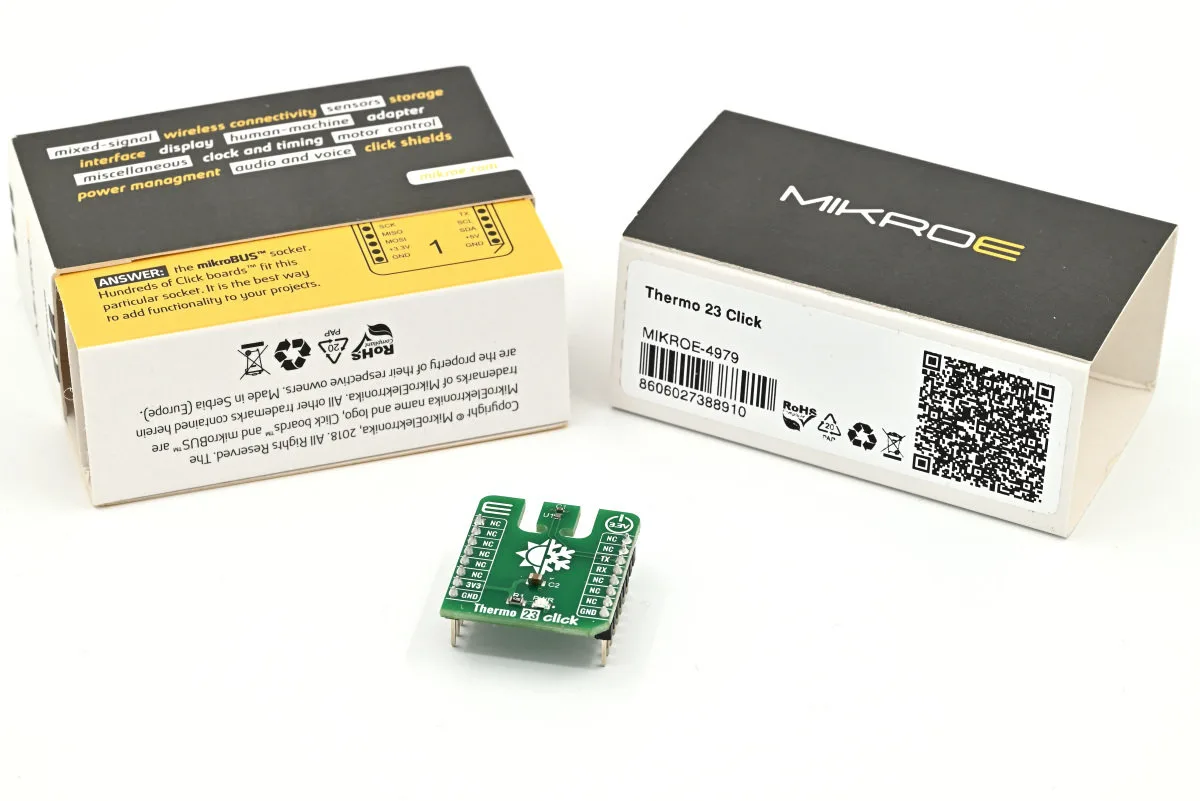

Kao i obično, praktično od prvih dana, ova kompanija veliku pažnju obraća na pakovanje svojih proizvoda. Standardizacija u tom smislu je zadivljujuća, a uz to i zaista odlične ideje kako jednu sasvim elementarnu mejkersku pločicu i zaštiti u toku transporta, ali i prezentovati kada je kupac najzad dobije. Taj osećaj vrednosti i poštovanja prema svom proizvodu je nešto što krasi MikroElektroniku i na šta se treba ugledati.
Hardver

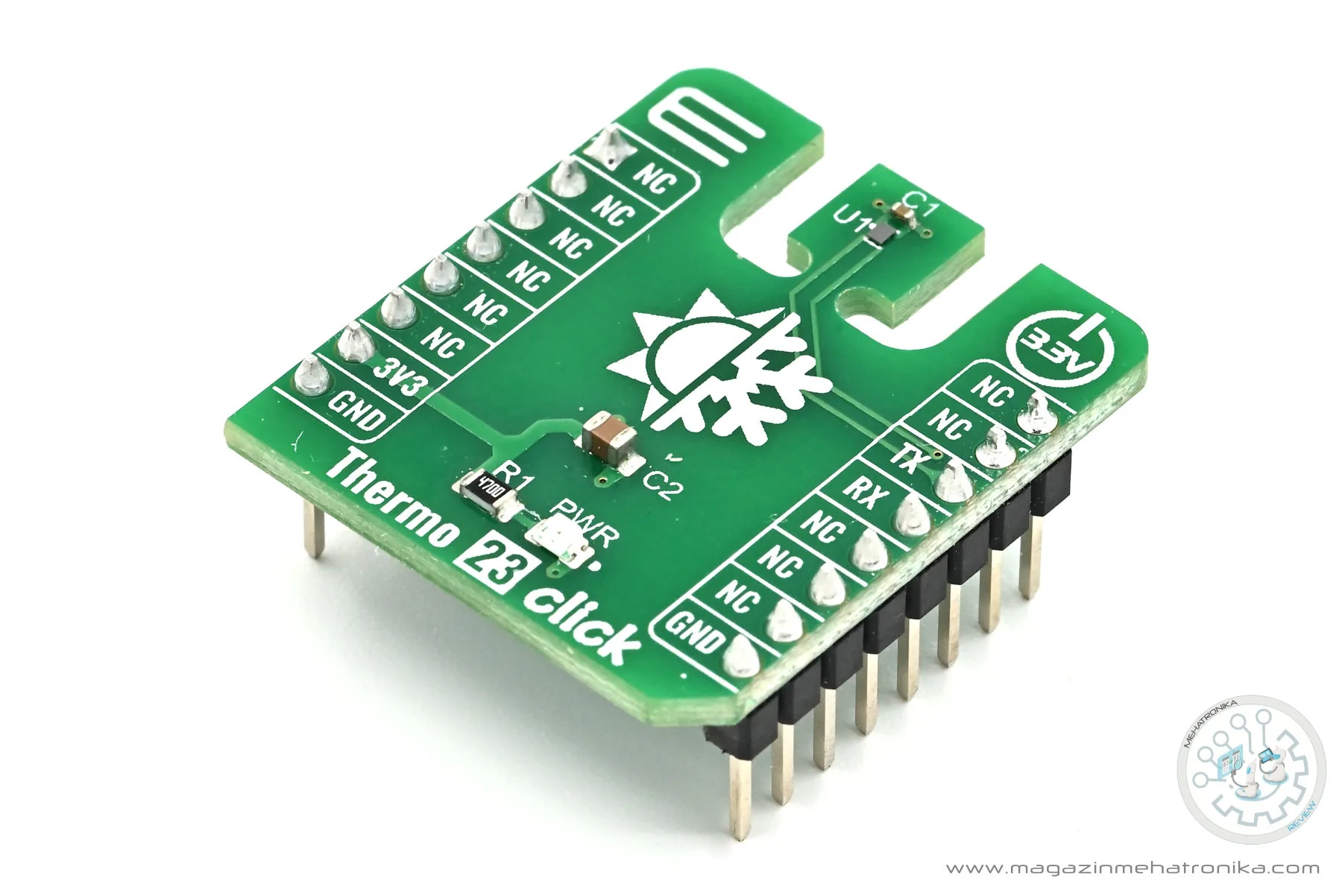

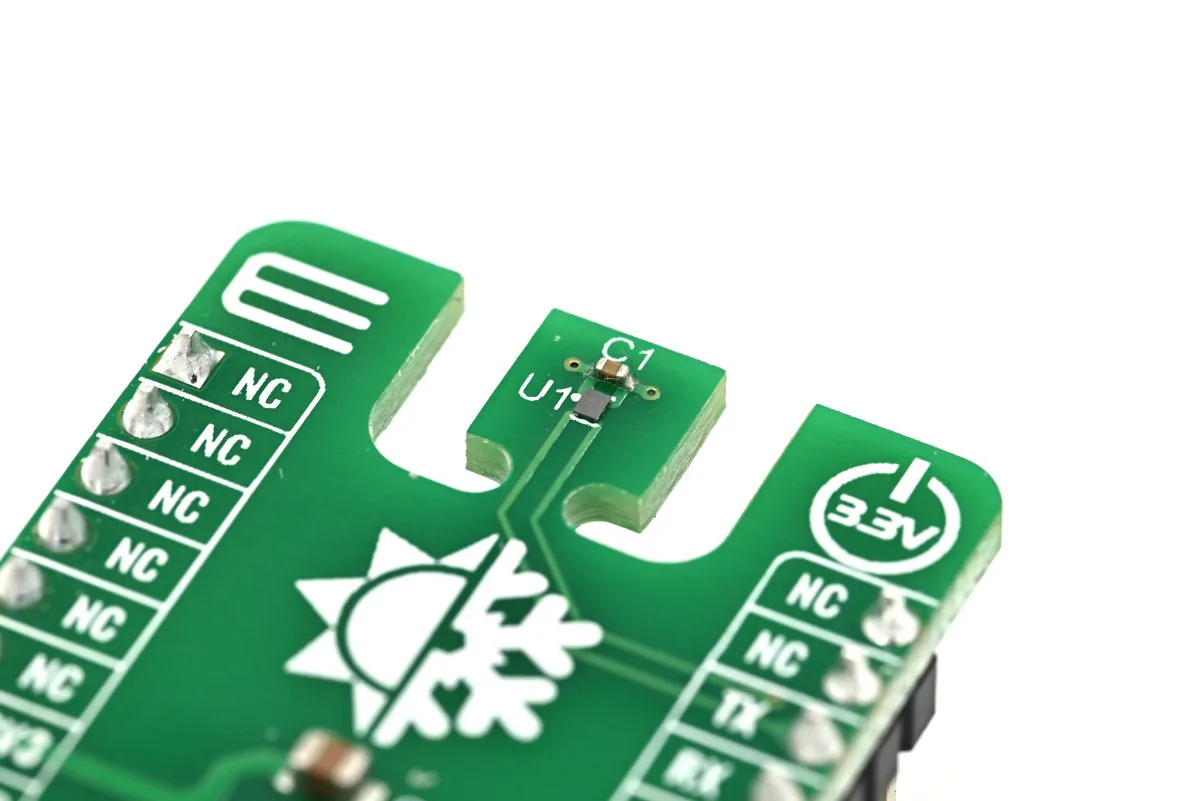

MikroElektronika Thermo 23 Click meri temperturu uz pomoć minijaturnog TI TMP144 digitalnog termometra sa SMAART Wire™ / UART interfejsom. Na pločici je postavljen na jezičku zajedno sa pripadajućim kondenzatorom. Ovaj senzor je dvanaestobitni sa rezolucijom od 0.0625 °C, ali mu je tačnost maksimalno ±1 °C maximum u itervalu –10 °C do +100 °C, odnosno maksimalno ±2 °C ako se koristi u proširenom temepraturnom opsegu od –40 °C do +125 °C. Jasna oznaka sa desne strane govori da sistem radi tipično na 3.3 VDC, mada specificirano napajanje senzora može biti između 1.4 i 3.6 VDC.

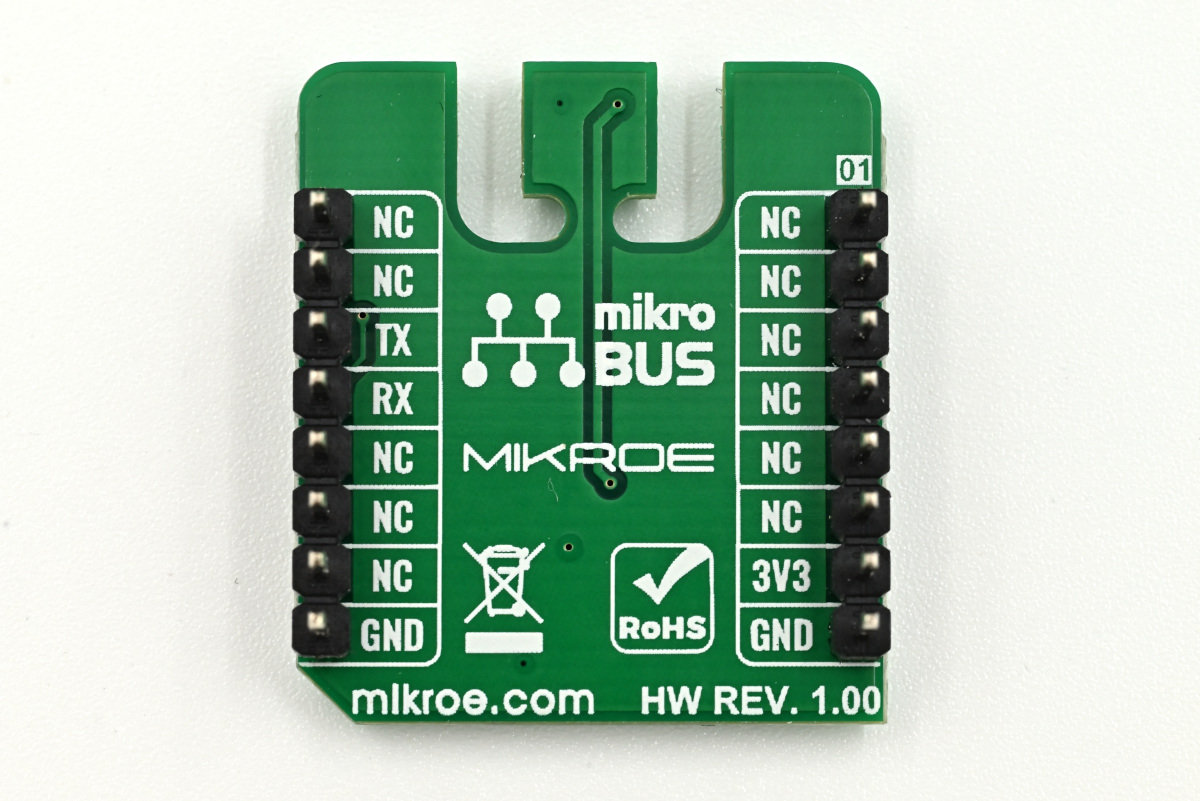

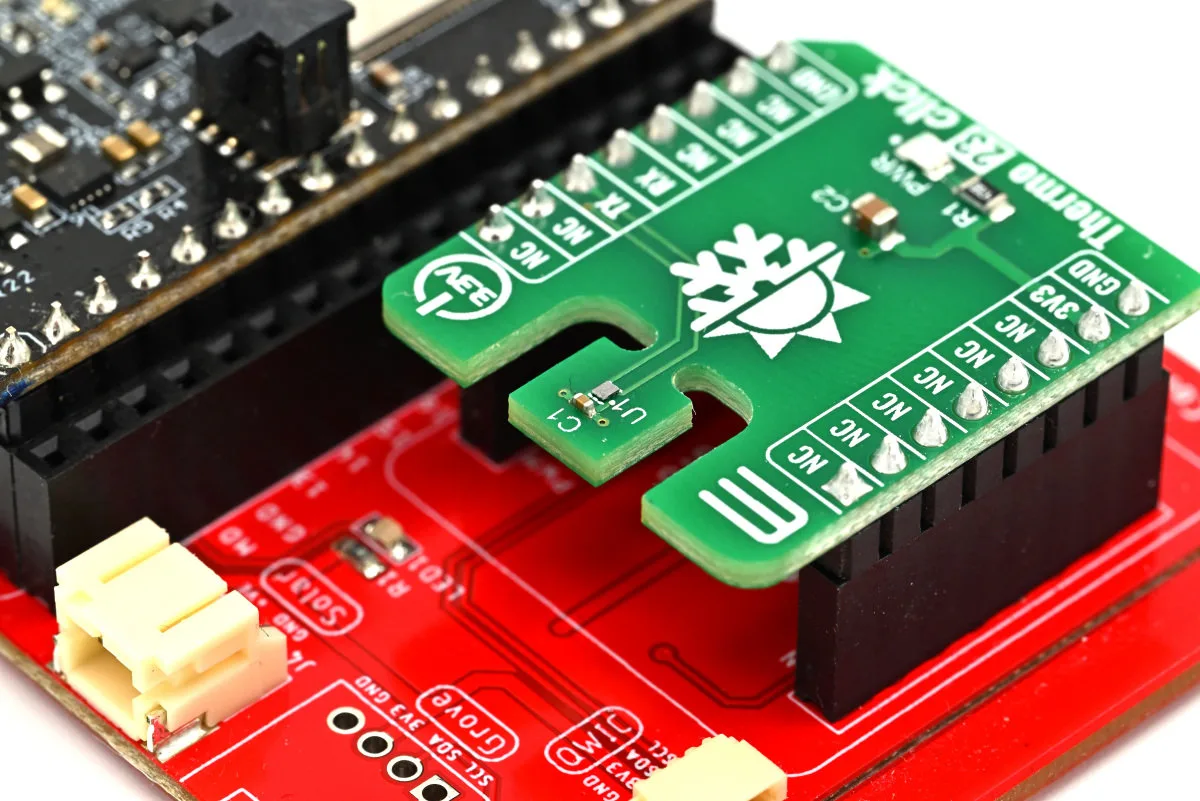

Na poleđini pločice nema nikakvih elemenata, osim pinova kojima se utiskuje u Click heder na uređaju ili razvojnoj ploči – takozvani microBUS. Tu se jasno vidi i da se koristi samo par pinova, dva za napajanje i TX, RX par za UART interfejs brzine 4.8 do 114 kbps sa mikrokontrolerom. Standardna brzina komunikacije je 115200 bps.
Softver
MikroElektronika je obezbedila microSDK – MikroElektronika Software Development Kit, koji se može preuzeti sa njihovog repozitorijuma biblioteka, kao što je uradila i za sve svoje Click pločice. Naravno, ovaj IC senzor je toliko opšte mesto da nećete imati nikakvih problema da ga integrišete i u neki sopstveni Arduino projekat, budući da je podržan standardnim bibliotekama za serijsku komunikaciju.
Zaključak
Cena ovog senzora je $1 ukoliko ga nabavljate na komad, a u većim količinama ide na samo $0.5 i niže. Ova Click ekspanziona pločica dolazi sa cenom od $7 što je realno izuzetno velika cena, ako se recimo uporedi sa recimo daleko složenijim Seeed Studio XIAO MG24 Sense koji košta praktično isto toliko, ili poznatiji Raspberry Pi Pico 2.
