Razmena geotermalne energije toplotnom pumpom je efikasan način kondicioniranja objekata, poslovnih prostora i stambenih prostora. U zavisnosti od režima rada leto/zima toplotne pumpe predaju potrošačima energiju za grejanje ili hlađenje. Odnos između uložene i dobijene energije je koefi-cijent performansi COP ( COP=Q/W), gde je Q toplota u čije stvaranje ulažemo električnu energiju W. Što je ovaj koeficijent veći to je bolja energetska efikasnost sistema.
Sistem transportuje bunarsku vodu u eksploatacioni rezervoar u kojem se lageruje. Podzemna voda ima približno stalnu temperu od +7°C do + 14°C, bez obzira na godišnja doba. Voda ide potom iz eksploatacionog bunara do toplotne pumpe gde se preko razmenjivača toplote energija prenosi u sistem grejanja odnosno hlađenja. Razmenjivači se koriste kako bunarska voda ne bi direktno ulazila u razmenjivač mašine, zaštita od zaprljanja. Na kraju bunarska voda se doprema u sekundarni rezervoar a iz njega u upojni bunar, i vraća u zemlju. Upojni bunar služi i da u letnjem periodu napaja zalivni sistem.

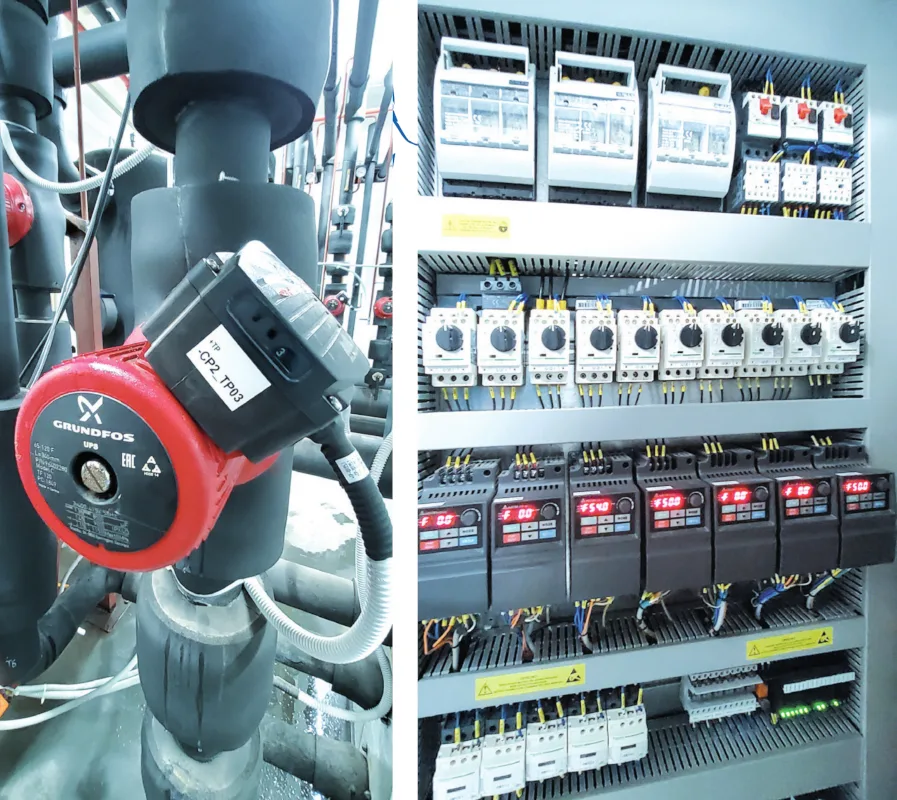

Projekat smo uspešno realizovali koristeći odgovarajuću senzoriku, pumpe, ventile instalirane na mašinsku instalaciju cevovoda, tankova, razmenjivača toplote. Aktuatori izvršavaju naloge procesorski programabilnih jedinica PLC-ova na više lokacija na kompleksu u Šimanovcima.
Bunarske pumpe su frekventno vođene tako da vrše dopunu eksploatacionog rezervoara odgovarajućim protokom vode vodeći računa da se nivo vode u održava u definisanim granicama. Bunarski sistem je odgovoran i za dopunu rezervoara za sprinkler sisteme, dajući im prioritet preko uključenja ventila kojima se voda usmerava. U slučaju da sprinkler rezervoari ne traže dopunu, bunarska voda se preusmerava na eksploatacioni rezervoar. Kontinualno praćenje nivoa eksploatacionog rezervoara omogućava finu regulaciju dopune, a kao mera bezbednosti od prelivanja rezervoara i rada na suvo se koriste granične sonde krajnjih nivoa. Time se postiže povećana bezbednost i osiguranje regulacije lagerovanja bunarske vode. Konstantan nivo u eksploatacionom rezervoaru omogućava cirkulacionim pumpama da iz rezervoara kroz razmenjivače transportuju vodu do sekundarnog rezervoara, a potom i do upojnog bunara.
Cirkulacione pumpe kroz razmenjivače toplotnih pumpi održavaju delta T od 5°C vršeći na taj način razmenu energije između bunarske vode i energije koju odaju toplotne pumpe u oba režima rada.

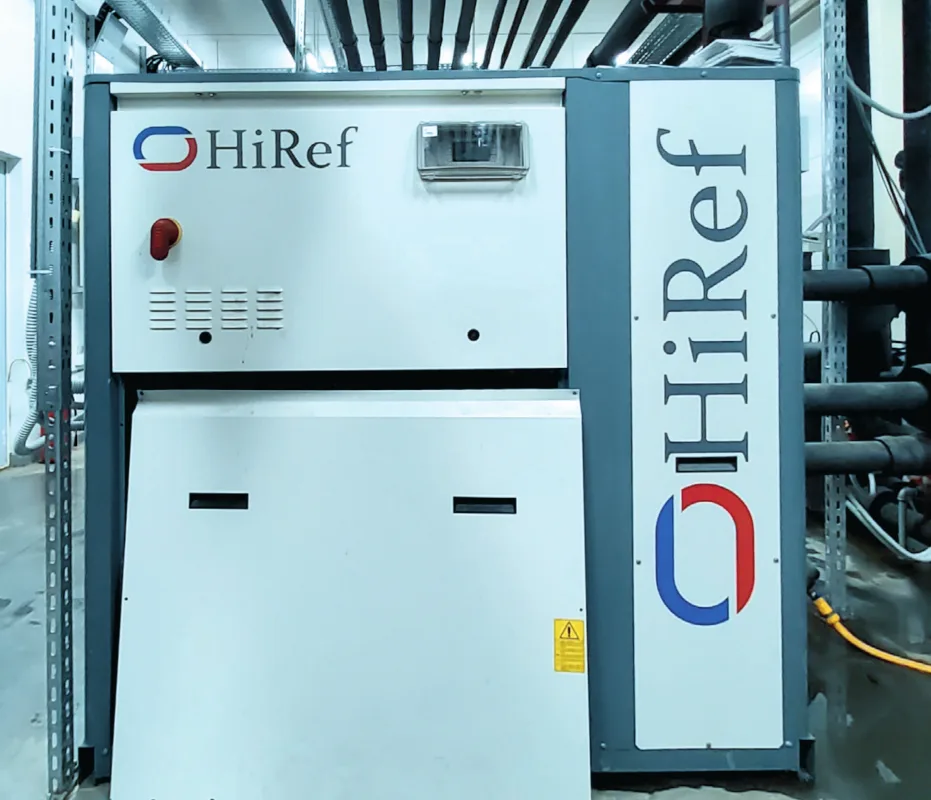

Toplotne mašine od strane PLC ormana automatike dobijaju naloge za start i režim rada grejanje/hlađenje.
Disipacione pumpe vrše razmenu energije toplotne mašine kroz sekundar razmenjivača sa bunarskom vodom.

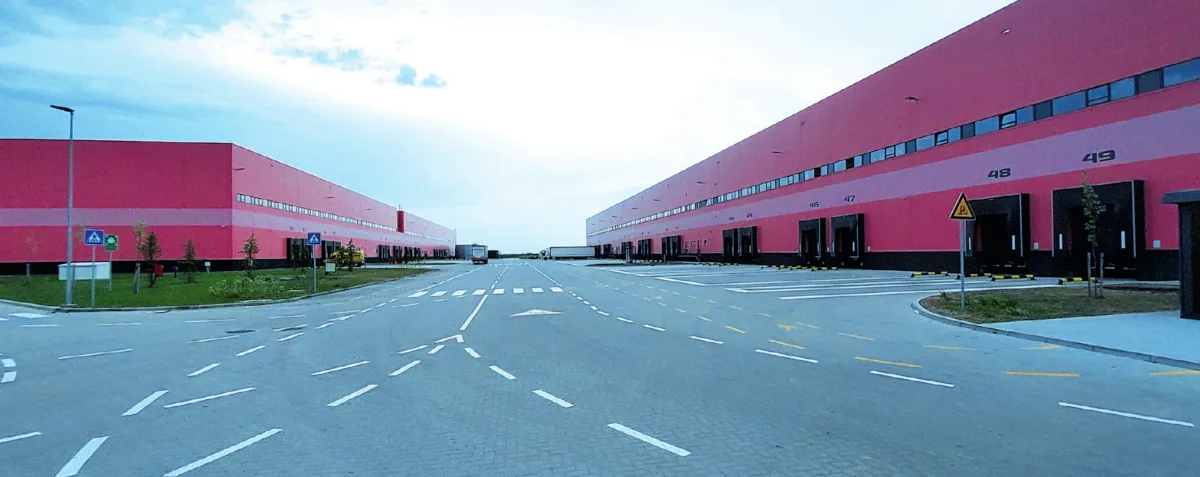

Korisničke pumpe toplotnih mašina predaju energiju u bafer iz kojeg se voda transportuje do sabirnika i razdelnika, a zatim se energija grejanja/hlađenja transportuje cirkulacionim pumpama do izvršnih uređaja tj. fan-coila po objektu Sport Vision u Šimanovcima.
Automatizacija je položila test integracije termotehničkih instalacija vodeći računa o pouzdanosti i optimizaciji potrošnje energije. PLC kontroleri unutar ormana za automatiku i elektromotornog pogona kontrolišu toplotne mašine, vode regulacije nivoa, protoka, pritiska, sinhronišu rad svih celina, obaveštavaju o alarmima, prate trendove i generišu izveštaje o stanju sistema. Eternet komunikacija između upravljačkih celina omogućava horizontalnu integraciju udaljenih objekata na lokaciji i spregu toplotnih mašina sa sistemom distribucije vode po celom kompleksu.
Sistem je adaptabilan i omogućuje nadоgradnju u delu praćenja potrošnje energije i povećanje energetske efikasnosti sa ciljem ekonomičnije i pouzdanije eksploatacije objekta. U ovom trenutku napravljeni su preduslovi za siguran rad i monitoring sistema koji se etapno širi i prati izgradnju kompleksa sa vizijom za budućnost.Korisnik je imao dobru viziju kada se odlučio na ovakvo rešenje obzirom na niske eksplotacione troškove srazmerno visokoj efikasnosti celog sistema.
