Pouzdano praćenje stanja srednjenaponskog postrojenja
SWICOM je uređaj za monitoring i dijagnostiku srednjenaponskog postrojenja koji koristi postojeću infrakstrukturu za pružanje slike o mehaničkom, električnom i temeraturnom stanju postrojenja. Upotrebom sistema za dijagnostiku prestaje potreba za realizacijom preventivnih pregleda i ispitivanja. Aktivnosti neposrednog održavanja se mogu planirati i izvesti po potrebi.
Primarni cilj nadzora opreme je da se spreče iznenadni kvarovi, produži životni vek opreme i minimiziraju troškovi zbog zastoja u radu usled neplaniranih kvarova. Otkrivanje kvara u ranoj fazi nastanka je ključno za pravovremeno preduzimanje odgovarajućih mera kako bi se sprečio otkaz pogona. Na ovaj se način smanjuju troškovi održavanja i sprečavaju finansijski gubici koji bi nastali kao posledica havarija. Dakle, pitanje nadzora i monitoringa postrojenja nije samo tehničko već i ekonomsko pitanje, jer pravilnim pristupom monitoringu i dijagnostici mogu da se ostvare velike finansijske uštede. S druge srane, elektroenergetska postrojenja predstavljaju mesta sa rizikom od strujnih udara, opasnih po život. Daljinski nadzor postrojenja smanjuje potrebu za fizičkim prisustvom, što doprinosi zaštiti na radu članova tima za održavanje.
photo: ABB
ABB SWICOM je jedinica za integraciju, obradu i lokalnu vizuelizaciju podataka, koja se oslanja na postojeću infrastrukturu u cilju praćenja stanja srednjenaponskih razvodnih postrojenja. Nadzor srednjenaposnkih prekidača se vrši preko mikroprocesorskih uređaja relejne zaštite, pomoću blok funkcije za monitoring prekidača. SWICOM može da bude povezan sa do 24 uređaja relejne zaštite, a komunikacija se vrši putem protokola IEC61850. Za merenje temperature se koriste bežični temperaturni senzori, a za detekciju parcijalnih pražnjenja se koristi postojeći sistem za indikaciju napona. Pogodan je za upotrebu u svim postrojenjima bez obzira da li su postrojenja ABB proizvodnje.
Detekcija parcijalnih pražnjena
Povećani nivo parcijalnih pražnjenja ukazuje na degradaciju nivoa izolacionog sistema. Za detekciju parcijalnih pražnjenja, u skladu sa standardom IEC60270, koristi se sprežni kondenzator postojećeg sistema za indikaciju napona. Uređaj PDCOM je vezan u seriji sa sprežnim kondenzatorom i može da obuhvati merenje parcijalnih pražnjenja u do 10 ćelija razvodnog postrojenja. Merenjem su obuhvaćene sve tri faze, a uređaj za detekciju parcijalnih pražnjenja se smešta u niskonaponski ormarić ćelije. U slučaju nedostatka sprežnog kondenzatora, za merenje parcijalnih pražnjenja, može da se koristi UHF (engl. ultra high frequency) metoda.
photo: ABB
ABB Ability cloud platforma

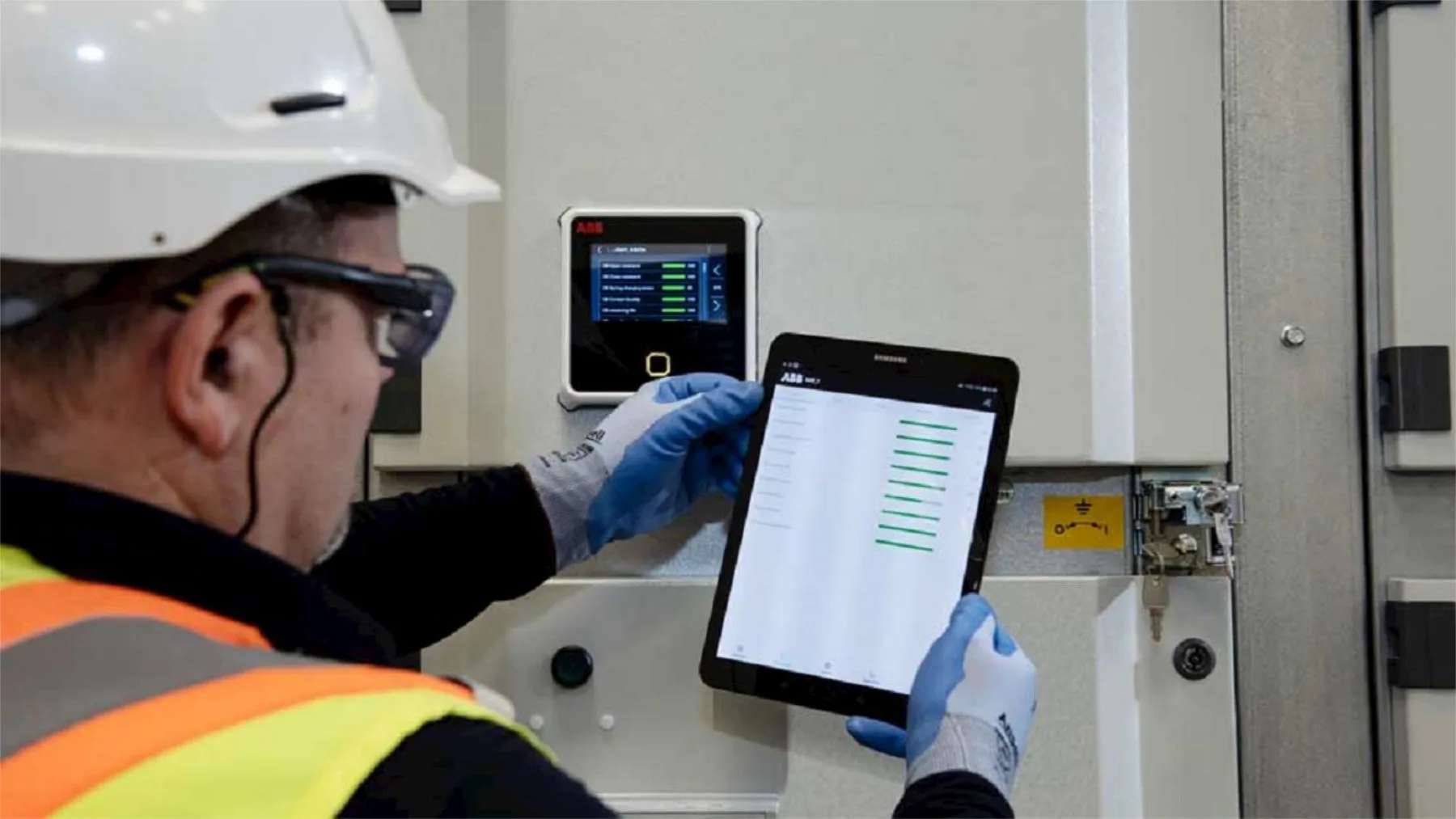

Podaci se mogu prikazati na ekranu uređaja SWICOM, na lokaciji gde je ugrađen. Postoji mogućnost integracije podataka u nadređene sisteme, kao što su lokalna SCADA ili ABB-ova platforma za monitoring opreme ABB Ability.
ABB Ability je digitalna platforma bazirana na “cloud“ tehnologiji koja integriše napredne analitičke alate kako bi se poboljšala efikasnost i pouzdanost industrijskih postrojenja i energetskih sistema. Podaci se prikupljaju, obrađuju i analiziraju naprednim algoritmima što omogućava brzu detekciju alarmantnih stanja. Merenja se izvršavaju “on-line“, za vreme normalnog rada opreme i postrojenja. Na osnovu prikupljenih podataka, održavanje se izvršava onda kada je neophodno čime se smanjuju operativni troškovi održavanja.
ABB Ability platforma omogućava vizuelizaciju podataka za više fabrika, optimizovano održavanje, generisanje izveštaja, sugestija i alarma u realnom vremenu. Informacije o stanju postrojenja su dostupne sa udaljenog mesta, čime se olakšava planiranje aktivnosti održavanja.
photo: ABB
ABB SWICOM uređaj pruža i značajne benefite kao što su: mogućnost ugradnje u postrojenja svih proizvođača, detekcija parcijalnih pražnjenja kroz isplativo rešenje dostupno svima, potom dijagnostika stanja prekidača bez upotrebe dodatnih senzora, temperanutrna dijagnostika upotrebom senzora bez baterija, pri tom ovaj uređaj služi i za integraciju svih senzora.
- Nadzor stanja prekidača preko mikroprocesorskih uređaja relejne zaštite
- SWICOM može da bude povezan sa do 24 uređaja relejne zaštite.
- Komunikacija se vrši putem protokola IEC61850.
- Detekcija parcijalnih pražnjenja preko uređaja PDCOM
- Jedan PDCOM uređaj vrši nadzor parcijalnih pražnjenja na do 10 ćelija postrojenja.
- Komunikacija između PDCOM I SWICOM uređaja se vrši CAN BUS.
- Bežični temperaturni monitoring
- Temeperaturni senzori su bez baterija sa životnim vekom od 30 godina.
- Detekcija olabavljenih spojeva
- Spečavanje kvarova u vezi sa povećanim zagrevanjem
- Prikaz podataka
- SCADA (Modbus TCP/IP i IEC61850
- ABB Ability TM ’’cloud’’ platforma
- Lokalni displej
