U savremenom elektroenergetskom okruženju, koje se suočava sa rastućim zahtevima za visokom pouzdanošću, adaptabilnošću na dinamične tokove energije i naprednim nivoima sajber bezbednosti, ABB-ov zaštitni relej REX615 pozicionira se kao sofisticirano rešenje spremno da odgovori na sve kompleksnije izazove. Ovaj napredni uređaj iz renomirane Relion® serije predstavlja potpuno integrisani relejni sistem nove generacije koji u jednoj kompaktnoj jedinici objedinjuje ključne funkcionalnosti za zaštitu transformatora, nadzemnih i podzemnih vodova, električnih mašina, kao i za upravljanje razvodnim postrojenjima i praćenje u realnom vremenu.
ABB REX615 nije samo relej – on je inteligentni čvor unutar digitalizovane energetske mreže, dizajniran da omogući brzu, preciznu i selektivnu zaštitu, uz podršku za više komunikacionih protokola i mogućnost daljinske konfiguracije i dijagnostike. Njegov modularni dizajn omogućava lako prilagođavanje specifičnim zahtevima korisnika, dok napredne funkcije samonadzora i dijagnostike unapređuju kontinuitet rada i minimizuju vreme zastoja.
U svetlu sve veće integracije decentralizovanih obnovljivih izvora energije, potrebe za detaljnom analitikom i ubrzanim procesom digitalne transformacije elektroenergetske infrastrukture, REX615 logično predstavlja sledeću evolutivnu fazu u oblasti sekundarne opreme za zaštitu i automatizaciju. Kao predstavnik nove generacije „plug-and-play“ relejnih sistema, ovaj uređaj olakšava implementaciju pametnih rešenja u srednjenaponskim razvodnim sistemima do 40,5 kV, uz zadržavanje visokih standarda interoperabilnosti, sigurnosti i pouzdanosti. Namenjen je kako novim postrojenjima, tako i modernizaciji postojećih sistema.
Jedan relej, dve veličine – maksimalna pokrivenost aplikacija

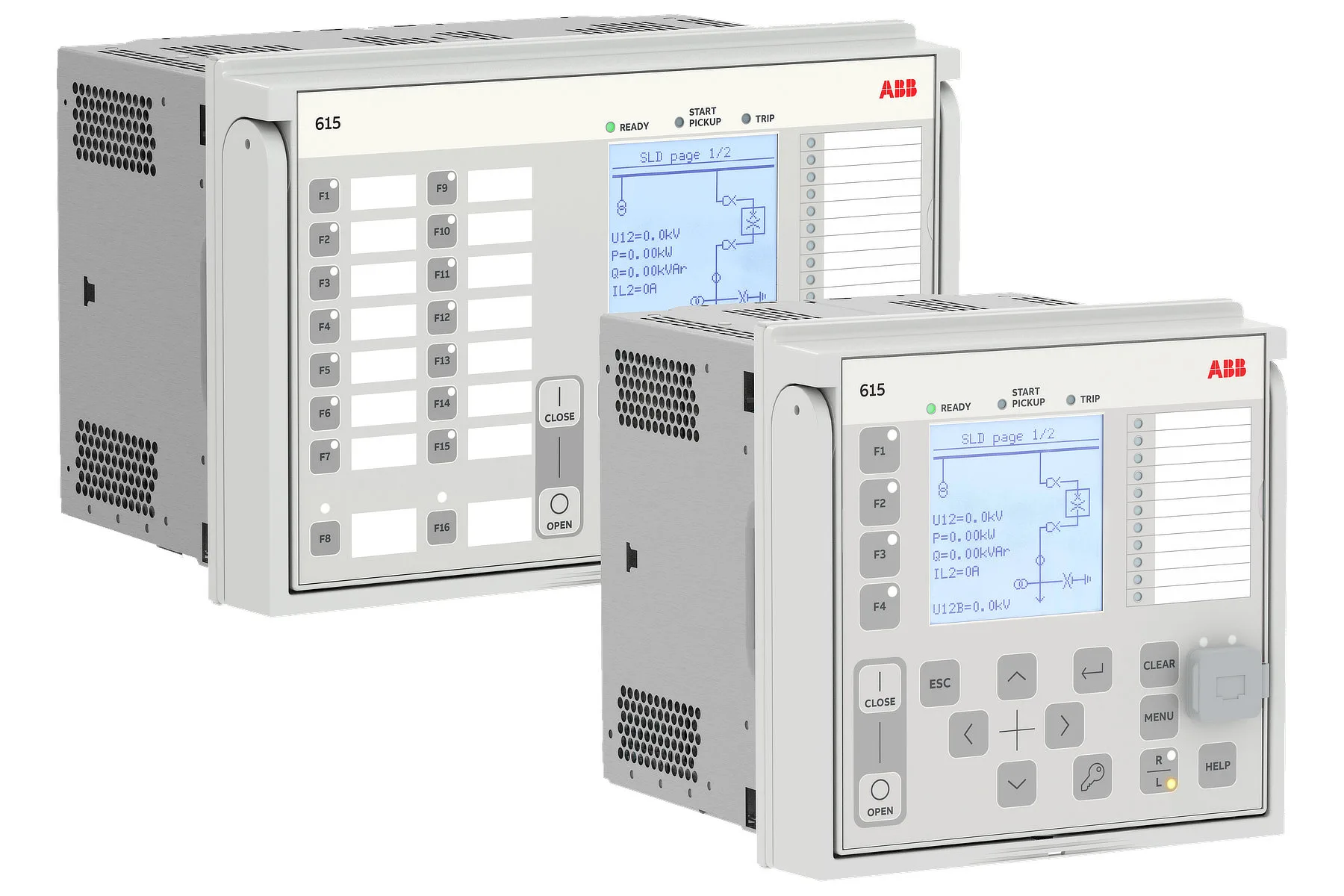

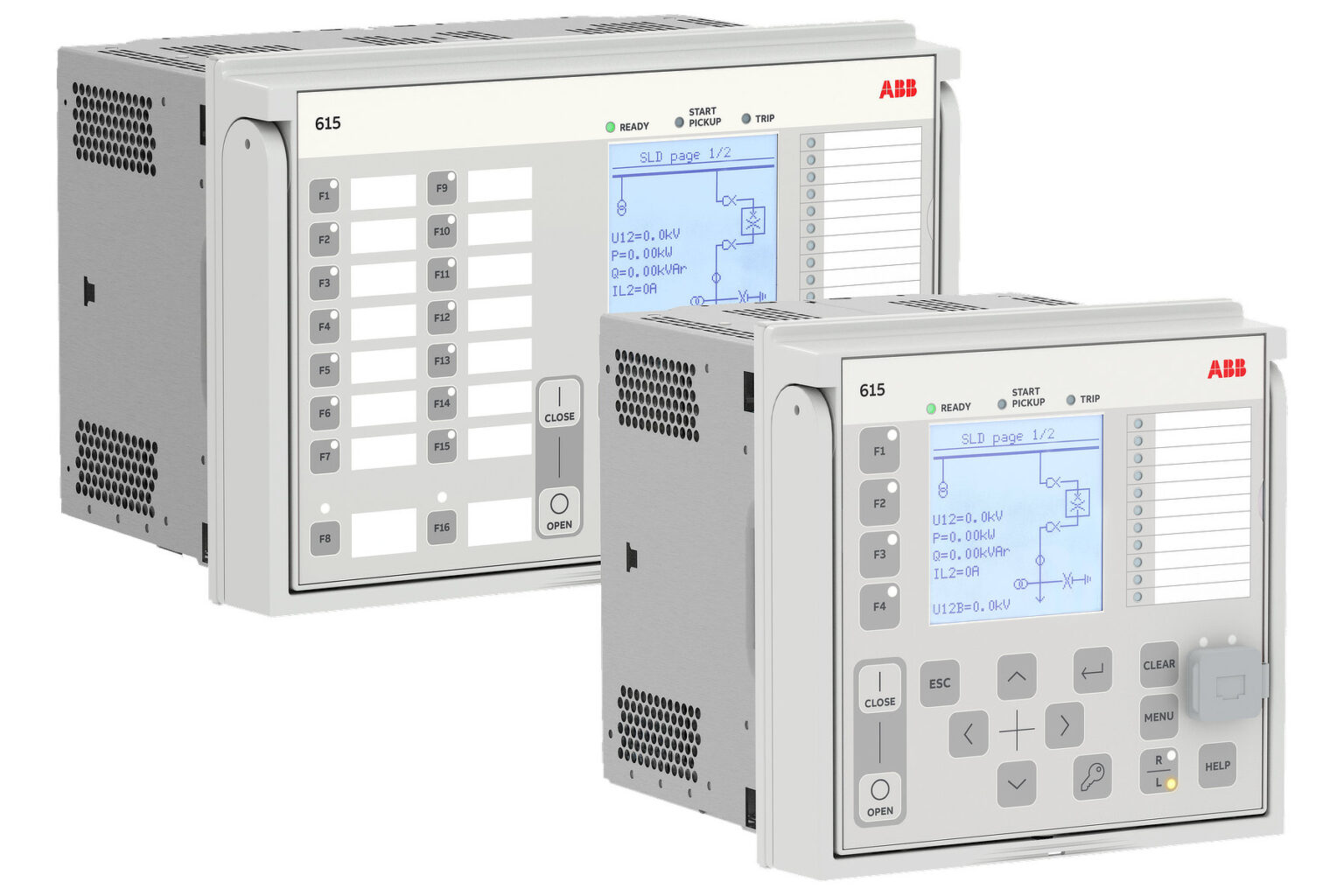

Nadovezujući se na ABB-ovo bogato nasleđe slobodno konfigurabilnih višenamenskih releja s dokazanim algoritmima zaštite, s više od 1.000.000 instalisanih releja serije 615 i 620, REX615 spaja ove dve serije u jedinstvenu platformu, ali donosi funkcionalnosti koje su do sada bile karakteristične za višu klasu releja – seriju 630. ABB REX615 spaja serije 615 i 620 u jedinstvenu platformu, ali donosi funkcionalnosti koje su do sada bile karakteristične za višu klasu releja – seriju 630. Uređaj je dostupan u dve fizičke veličine – standardnoj i širokoj – što pruža dodatnu fleksibilnost za ugradnju u ormane raznih dimenzija. Reč je o uređaju koji obezbeđuje potpunu zaštitu i upravljanje, uz značajne uštede u prostoru, vremenu implementacije i održavanju. Ova karakteristika dodatno potvrđuje ABB-ovu posvećenost kreiranju praktičnih i skalabilnih rešenja, spremnih da odgovore na specifične potrebe korisnika.
ABB-ov modernizacioni program omogućava jednostavnu i ekonomičnu zamenu starijih modela releja (kao što su REF610, REM610 i REU610) novim REX615, bez potrebe za velikim intervencijama u postojećem sistemu. Ovo omogućava korisnicima da pređu na savremenu tehnologiju uz minimalne troškove i prekide u radu.
Modularnost i skalabilnost bez kompromisa
Za razliku od klasičnih releja sa fiksnim setom funkcija, REX615 funkcioniše kao platforma, sa modularnom softverskom arhitekturom i mogućnošću odabira između 12 aplikacionih paketa (APP1–APP12). Na taj način, korisnici mogu aktivirati samo one funkcionalnosti koje su im zaista potrebne – čime se optimizuju troškovi i povećava efikasnost implementacije.
Bilo da se koristi za zaštitu pojedinačnog generatora ili automatizaciju složenog postrojenja, REX615 omogućava lakoću konfiguracije, skalabilnost i brzo podešavanje, čak i u najzahtevnijim uslovima rada.
Digitalizacija sa svrhom
Kao potpuno digitalno rešenje, REX615 je kompatibilan sa standardima IEC 61850 Ed.1 i Ed.2.1, uz podršku za redundantne komunikacione protokole HSR i PRP, kao i za SMV (Sampled Measured Values). Ugrađena podrška za IRIG-B, IEEE 1588 vremensku sinhronizaciju i sigurnosne protokole za DNP 3.0 i IEC 60870-5-104 osigurava da je uređaj spreman za sve zahteve digitalnih trafostanica budućnosti. ABB je dodatno integrisao mehanizme sajber bezbednosti, čime je REX615 osposobljen za rad u okruženjima sa visokim bezbednosnim zahtevima.
U vremenu kada je svaki sekund prekida potencijalno povezan s finansijskim gubicima, pouzdanost više nije luksuz – već neophodnost. REX615 nije samo zaštitni uređaj, već strateški alat za očuvanje stabilnosti, bezbednosti i efikasnosti elektroenergetskih postrojenja. On ne samo da osigurava visoku tačnost rada, već zahvaljujući preciznim zapisivačima događaja i grešaka sa rezolucijom do 1 ms, omogućava detaljnu analizu i brzo donošenje odluka.
Tehničke karakteristike
- Podržani standardi: IEC, ANSI, CN
- Modularna softverska arhitektura: Osnovna funkcionalnost i 12 aplikacionih paketa (APP1–APP12)
- Zaštita mašina: 64R (Termička zaštita rotora), 66 (Napredni brojač startova), 55U (Detekcija male snage kod motora bez opterećenja), 27, 50 (Zaštita od slučajnog uključenja), 27R (Podnaponska zaštita bazirana na remanentnom magnetizmu)
- Zaštita transformatora: 26, 46HS (Nadzor „hot-spot“ temperatura i starenja izolacije), 90V (Upravljanje naponskim regulatorima kod do 6 paralelnih transformatora)
- Komunikacija: IEC 61850 Ed.1 i Ed.2.1, redundantna Ethernet komunikacija (HSR/PRP), IRIG-B (RS-485), IEEE 1588 vremenska sinhronizacija, dvostruka IP adresa, IEC 60870-5-104, opciona sigurna komunikacija za DNP 3.0 i IEC 60870-5-104
- Hardverska fleksibilnost: Plug-in konstrukcija, do 16 analognih ulaza, 32 digitalna ulaza, 21 digitalni izlaz, 5 RTD ulaza, ugrađeni precizni zapisivači događaja i grešaka sa rezolucijom do 1 ms
- Lokalni HMI interfejs: Prikaz jednopolnih šema, statusa, komandi (do 30), alarma i parametara
