Home»Recenzije»Adafruit Feather RP2040
Recenzije

Adafruit Feather RP2040

By Aleksandar Dakić23/01/2023Updated:02/03/20253 Mins Read

Adafruit Feather RP2040

85%
85%
Odlično

Dobro izvedena integracija RP2040 u Adafruit Feather sistem, uz par poboljšanja i višu cenu.

Pros
  1. Li-Poly Battery konektor
  2. STEMMA QT konektor
  3. Implementirana 4 DAC
  4. Mnoštvo FeatherWing dodataka
Cons
  1. Manji broj pinova zbog Feather formata
  2. Viša cena

Uvek je interesantan spoj dve velike ideje. Adafruit je spojio svoj Feather ekosistem sa Pico RP2040 SoC. Nešto slično smo već videli u BPI pico W gde du se susreli ESP32 mikrokontroler i RPi Pico format.

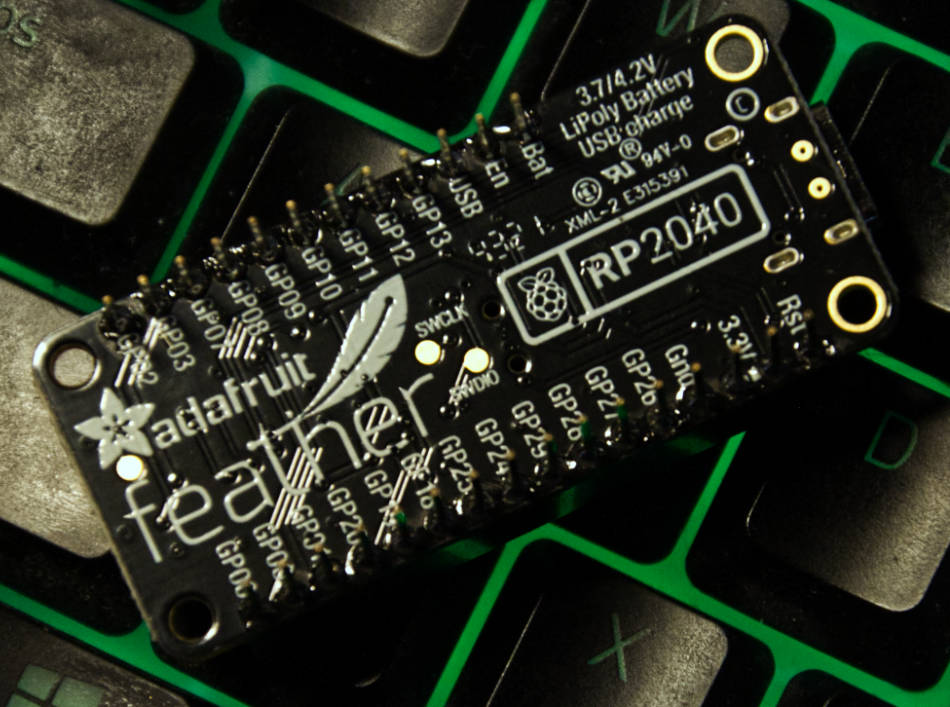

Adafruit Feather RP2040

Ono što o ovom spoju treba reći je da je integracija RP2040 u Feather ekosistem veoma dobro osmišljena. Dodat je StemmaQT I2C port za povezivanje sa mnoštvom StemmaQT periferija. Tu je i 3.7/4.2V LiPoly Battery USB punjenje, koje omogućava nezavisnost projekta od mrežnog napajanja. Oblik ploče je u Feather standardnu, što omogućava direktno povezivanje svih FeatherWing dodataka, ali u isto vreme onemogućava direktno plug-in povezivanje u proizvode namenjene za RPi Pico ploče. Posledica ove geometrije je i smanjen broj pinova u odnosu na pravi RPi Pico RP2040, ali se to nije pokazalo kao bitan problem u ovom slučaju.

FeatherWing OLED sh1107

Postoji odlična podrška za CircuitPython i Arduino, kao i korektna podrška za MicroPython, sa tim da u nekim slučajevima nema namenski napisanih drajvera za FeatherWing ploče.

FeatherWing OLED sh1107

U primeru koji smo mi uradili u MicroPython-u. da bi demonstrirali sam Feather RP2040, mali problem je bila sh1107.py biblioteka ( preuzmite sa: https://github.com/nemart69/sh1107-micropython) za ispis na FeatherWing OLED sh1107 monohromatski ekran rezolucije 128×64 pixela. Komunikacija sa ekranom je I2C. Posebno se pokazala problematična GFX.py biblioteka, koju Adafruit održava samo za CircuitPython, dok je namensku MicroPython verziju ostavio u stanju od pre par godina. Naša preporuka je da se u Adafruit ekosistemu ipak koristi CicuitPython verzija Pythona za koju Adafruit brine o svim potrebnim bibliotekama.

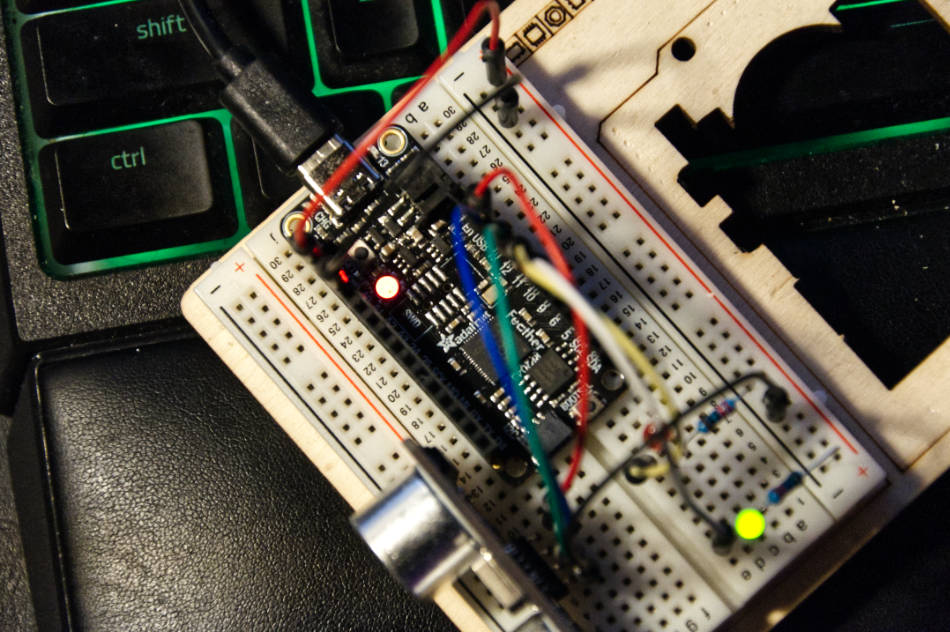

Projekat u radu

Za demonstraciju koju smo opisali upotrebili smo i generički daljinski upravljač, koji je preko GPIO 13 pina bio povezan sa Feather RP2040.

Button OK

Zaključak je da je ovo veoma dobro prilagođeno rešenje, koje u Feather ekosistem pored standradnih Espressif i Atmel mikrokontrolera, donosi i RP2040.

from machine import I2C, Pin, PWM
import utime
import sh1107

keydict = {
  69 : "Button: 1",
  70 : "Button: 2",
  71 : "Button: 3",
  68 : "Button: 4",
  64 : "Button: 5",
  67 : "Button: 6",
  7 : "Button: 7",
  21 : "Button: 8",
  9 : "Button: 9",
  22 : "Button: *",
  25 : "Button: 0",
  13 : "Button: #",
  24 : "Button: UP",
  8 : "Button: LEFT",
  28 : "Button: OK",
  90 : "Button: RIGHT",
  82: "Button: DOWN"
}


PIN = Pin(13, Pin.IN, Pin.PULL_UP)
i2c = I2C(1, sda=Pin(2), scl=Pin(3), freq=400000)
display = sh1107.SH1107_I2C(128, 64, i2c, 0x3c)

display.fill(1)
display.text('www.magazin', 0, 45, 0)
display.text('mehatronika.com', 5, 55, 0)
display.line(0, 43, 128, 43, 0)
display.show()

for i in range (0, 4):
    display.text("Wait: {}".format(4-i), 30, 18, 1)
    display.text("Wait: {}".format(3-i), 30, 18, 0)
    display.show()
    utime.sleep(1)

display.text("Wait: {}".format(3-i), 30, 18, 1)
display.text("Press key", 30, 18, 0)
display.show()

N=0

while True:
    if PIN.value() == 0:
        count = 0
        while PIN.value() == 0 and count < 200:
            count += 1
            utime.sleep_us(60)
        count = 0
        while PIN.value() == 1 and count < 80:
            count += 1
            utime.sleep_us(60)
        idx = 0
        cnt = 0
        data = [0,0,0,0]
        for i in range(0,32):
            count = 0
            while PIN.value() == 0 and count < 15:
                count += 1
                utime.sleep_us(60)
            count = 0
            while PIN.value() == 1 and count < 40:
                count += 1
                utime.sleep_us(60)
            if count > 8:
                data[idx] |= 1<<cnt
            if cnt == 7:
                cnt = 0
                idx += 1
            else:
                cnt += 1
        if data[0]+data[1] == 0xFF and data[2]+data[3] == 0xFF:

            N=data[2]
            display.fill(0)
            display.text(keydict[N], 0, 10, 1)
            display.text("Key Value: {}".format(N), 0, 26, 1)
            display.text('www.magazin', 0, 45, 1)
            display.text('mehatronika.com', 5, 55, 1)
            display.line(0, 43, 128, 43, 1)
            display.show()

Adafruit Feather RP2040 + FeatherWing SH1107 + Daljinski upravljač
https://github.com/magazinMehatronika/Adafruit-Feather-RP2040-OLED—FeatherWing-SH1107-Remote
1 forks.
1 stars.
0 open issues.

Recent commits:
  • Update README.md, GitHub
  • Add files via upload, GitHub
  • Create boot.py, GitHub
  • Create README.md, GitHub
  • Create README.md, GitHub
