Od koncepta do proizvodnje, pružamo najsavremenija rešenja za elektronski dizajn za globalne inovatore. Uključujući dizajn hardvera, razvoj softvera, mehanički dizajn, testiranje proizvoda i sertifikaciju.
- Profesionalni inženjerski tim: Decenijsko iskustvo u razvoju hardvera i softvera.
- Kompletan razvoj: Od koncepta do proizvodnje, kompletan ciklus projektovanja i inženjerska podrška.
- Brz obrt: Brza isporuka sa brzom podrškom tokom razvoja.
- Prednost u proizvodnji: Interna izrada štampanih ploča i montaža minimiziraju troškove proizvodnje i osiguravaju kvalitet.
Stručne usluge izrade PCB Layout-a (rasporeda elemenata na štampanoj ploči) sa brzim rokom obrade
Šta je raspored štampanih ploča (PCB)?
Raspored štampanih ploča (PCB) je proces projektovanja fizičkog rasporeda elektronskih komponenti i njihovih veza na štampanoj ploči (PCB). To uključuje postavljanje komponenti, usmeravanje električnih veza (tragova) i definisanje slojeva, prolaza i ravni za napajanje/uzemljenje kako bi se osiguralo da ploča funkcioniše ispravno, pouzdano i da je proizvodna.

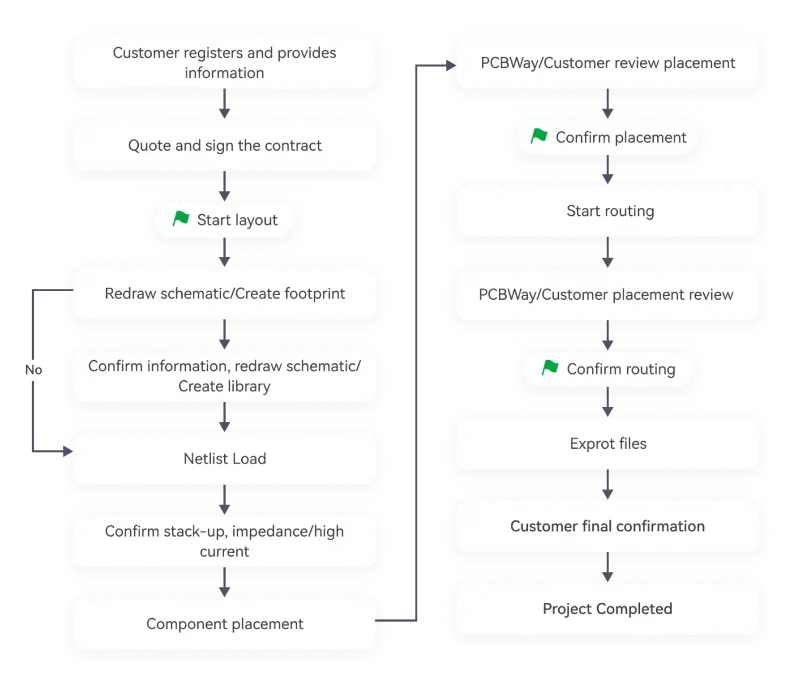

Proces izrade rasporeda štampanih ploča (PCB)
Raspored štampanih ploča (PCB) je ključni korak transformacije šematskog dijagrama u štampanu ploču koja se može proizvesti. Proces generalno uključuje sledeće faze:

Priprema
- Uvezite šemu.
- Proverite tačnost otisaka komponenti i biblioteka.
- Definišite dimenzije ploče, broj slojeva, pravila rutiranja i električna ograničenja.
Postavljanje komponenti
- Postavite sve komponente na odgovarajuće pozicije.
- Razmotrite protok signala, distribuciju snage, upravljanje toplotom i mehanička ograničenja.
- Optimizujte postavljanje kako biste smanjili složenost rutiranja i poboljšali performanse.
Rutiranje
- Usmerite signalne linije, tragove napajanja i uzemljenja na osnovu električnih pravila.
- Obratite pažnju na kontrolu impedanse, povratne putanje i šum za signale velike brzine i osetljiva kola.
- Koristite višeslojno rutiranje da biste pojednostavili raspored i poboljšali integritet signala.
Dizajn ravni napajanja i uzemljenja
- Obezbedite stabilnu isporuku napajanja svim delovima kola.
- Projektujte kontinuirane i čvrste ravni uzemljenja kako biste pomogli u kontroli EMI-ja i kvalitetu signala.
Provera pravila dizajna (DRC) i provera električnih pravila (ERC)
- Proverite usklađenost sa pravilima proizvodnje kao što su širina tragova, razmak i veličine prolaza.
- Proverite električne probleme poput nepovezanih mreža ili kratkih spojeva.
Gerber datoteka i izlaz dokumentacije o proizvodnji
- Generišite Gerber datoteke, datoteke za bušenje, crteže sklopova, BOM i drugu dokumentaciju.
- Dostavite datoteke proizvođačima štampanih ploča za izradu prototipova i masovnu proizvodnju.

Mogućnosti usluge rasporeda štampanih ploča (PCB)
- Dizajn do 60 slojeva.
- Dizajn signala velike brzine, rutiranje magistrala, diferencijalni parovi, usklađene dužine.
- Dizajn međusobnih veza visoke gustine (HDI) sa laserskim mikroprolaznim otvorima, slepim i ukopanim prolaznim otvorima.
- Analogni i digitalni hibridni dizajn, osetljiva kontrola smetnji signala.
- Upravljanje slaganjem štampanih ploča za integritet signala i kontrolu impedanse.
- Dizajn optimizacije EMC/EMI.
- Podrška za simulaciju integriteta signala (SI).
- Ekspertiza za DDR2, DDR3, DDR4, SAS i rutiranje diferencijalnih parova.
- Bogato iskustvo u RF i analognom dizajnu.
- Podržava razne softvere za dizajn, Alitum Designer, Kicad, itd.

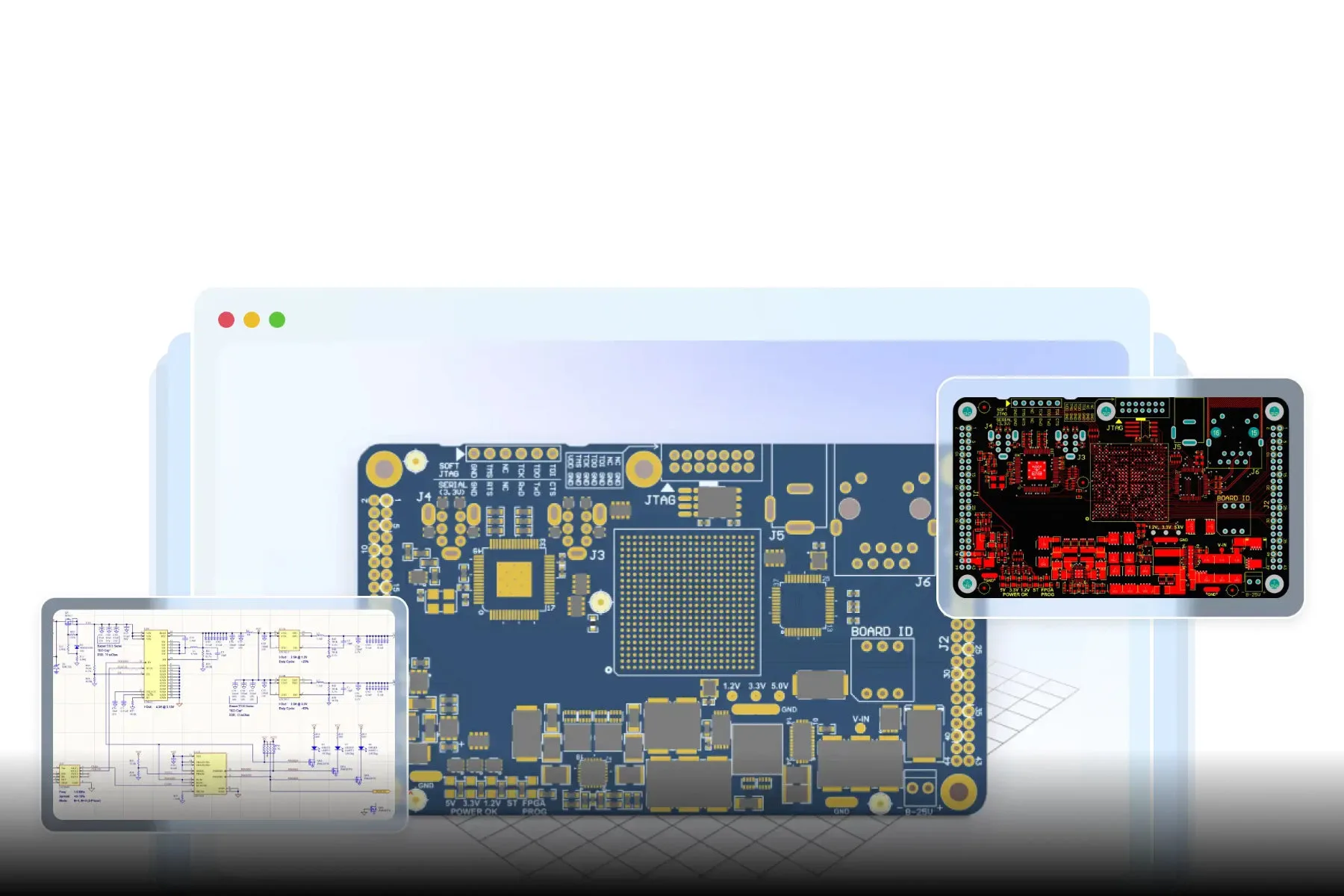

Profesionalne usluge PCB dizajna
Sa stručnom uslugom dizajna štampanih ploča, pretvaramo vaše ideje u pouzdane, visokokvalitetne proizvode — od koncepta do proizvodnje, uz brz obrt i punu podršku.
Šta je dizajn štampanih ploča (PCB)?
Dizajn štampanih ploča (PCB) je kompletan proces kreiranja funkcionalne, proizvodne elektronske ploče od koncepta do finalnih proizvodnih datoteka. Uključuje i šematski dizajn i raspored štampane ploče.

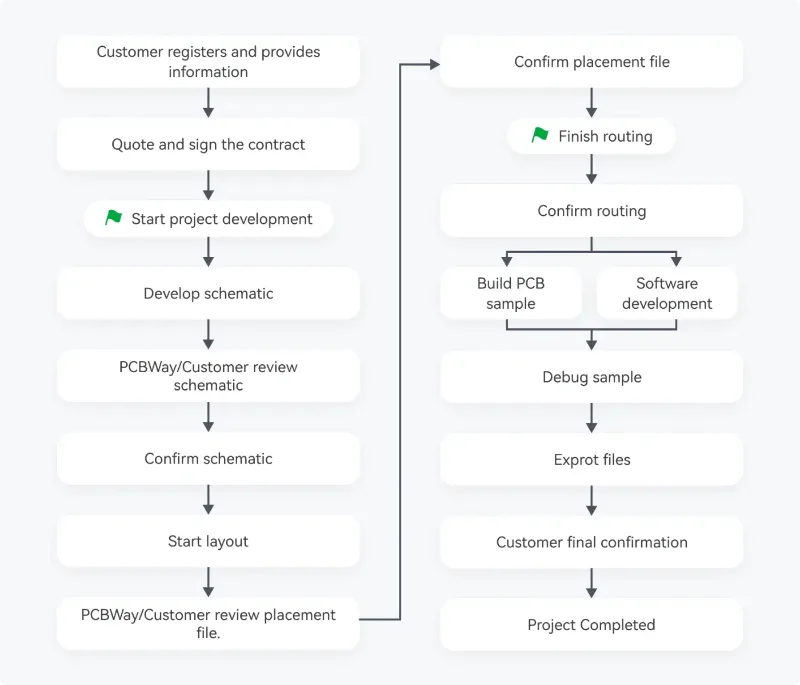

Naš proces kompletnog dizajniranja proizvoda
Dizajn štampanih ploča je osnovni proces transformacije elektronskih zahteva u funkcionalnu i optimizovanu štampanu ploču. Proces generalno uključuje sledeće faze.

Otkrivanje i definisanje zahteva
- Tesno sarađujemo sa vama kako bismo definisali ciljeve proizvoda, potrebe korisnika, tehničke specifikacije, sertifikate i ograničenja tržišta — pokrivajući hardverske, softverske i mehaničke zahteve.
Industrijski i mašinski dizajn
- Dizajniramo kućište i unutrašnje mehaničke strukture sa fokusom na upotrebljivost, estetiku, izdržljivost i proizvodnost.
Dizajn elektronike (šematski prikaz i raspored štampanih ploča)
- Naš inženjerski tim se bavi izborom komponenti, snimanjem šema, rasporedom štampanih ploča, integritetom signala/napajanja i dizajnom za proizvodnju i testiranje.
Razvoj firmvera i softvera
- Razvijamo ugrađeni firmver i drajvere po potrebi — osiguravajući besprekornu integraciju sa hardverom.
Izrada prototipova i integracija
- Brzo gradimo prototipove (kućišta štampana 3D ili CNC mašinski obrađena, sklopljene štampane ploče i izrade firmvera) za potpunu sistemsku integraciju i funkcionalno testiranje.
Testiranje i iteracija dizajna
- Kroz električno, mehaničko i softversko testiranje, usavršavamo proizvod na osnovu performansi, povratnih informacija korisnika i provera usaglašenosti.
Pretprodukcija i validacija
- Konačni dizajn se priprema za proizvodnju uz DFM/DFA preglede, podršku pre sertifikacije (CE, FCC, itd.) i pilot izradu malih serija.
Predaja proizvodnje
- Isporučujemo kompletne proizvodne pakete: Gerber datoteke, BOM, 3D modele, uputstva za testiranje i softver — osiguravajući nesmetanu predaju vašem proizvodnom partneru.
Kontinuirana podrška i skaliranje
- Nakon lansiranja, podržavamo ažuriranja firmvera, proširenja funkcija, revizije dizajna i optimizaciju za serijsku proizvodnju ili smanjenje troškova.
Mogućnosti i usluge
- Dizajn proizvoda potrošačke elektronike.
- Dizajn proizvoda industrijske automatizacije.
- Dizajn proizvoda medicinske elektronike.
- Dizajn proizvoda automobilske elektronike.
- Dizajn proizvoda Interneta stvari (IoT).
- Dizajn proizvoda za energetsku industriju.
- Razvoj firmvera.
- Podrška za sertifikaciju, FCC, CE, UL itd.
