Seeed Studio XIAO 2.13 Flexible Monochrome ePaper Display
Seeed Studio XIAO 2.13 Flexible Monochrome ePaper Display je ekran koji će privući pažnju svojom atraktivnom montažom na zakrivljenoj površini, gde se može i zalepiti. Debljina od svega 1 mm neće narušiti siluetu uređaja na koji se montira.
Pros
- Neće narušiti zaobljenu siluetu objekta na koji se montira
- Lako korišćenje u Arduino ekosistemu uz datu biblioteku
- Omogućava dizajnerski atraktivna rešenja
Cons
- Mala rezolucija daje dosta nazubljen prikaz
- Displej je jednobojan, jednostavno mu nedostaje još jedna boja - crvena bi bila odlično osveženje
Seeed Studio 2.13″ Flexible Monochrome ePaper Display je zanimljivo rešenje ako vam je potreban vam ePaper displej koji bi mogli da fiksirate na zakrivljenu površinu. Po ceni od $15 dobićete i ekran i ekspanzionu pločicu prilagođenu XIAO razvojnim sistemima.

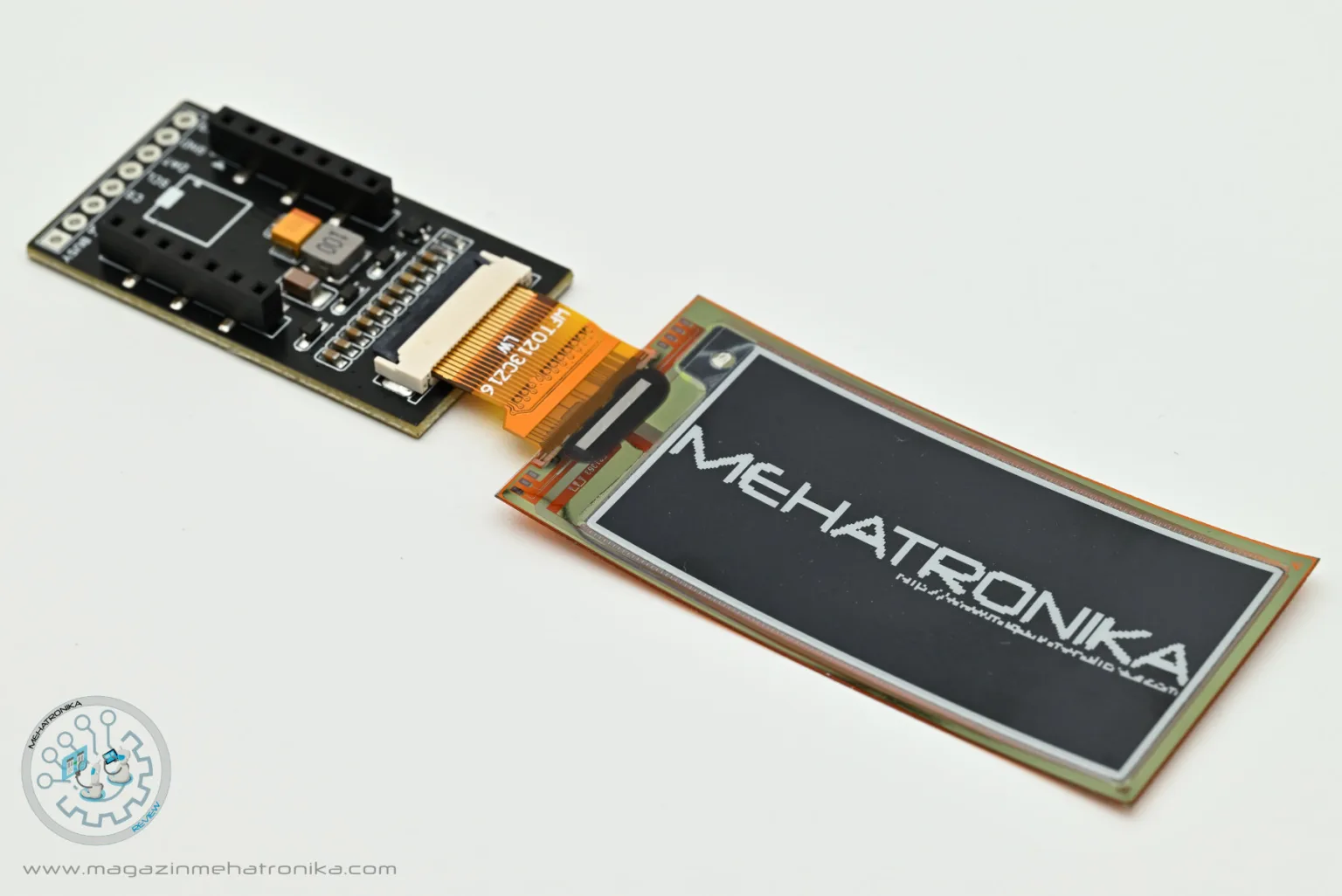

Displej dolazi bez XIAO razvojnog sistema i za rad mu je potreban i XIAO eInk Expansion Board koji se kupuje odvojeno. Cena samog ePaper ekrana je $12, a ekspanzione ploče $3. Međusobno se povezuju 24-žičnim trakastim kablom koji je integralni deo displeja. Komunikacija sa XIAO pločama je SPI, na šta treba obratiti pažnju u sopstvenom projektu, jer mikrokontroleri obično imaju ograničen broj SPI kanala.
Zanimljivost je što je sam ekran debeo svega 1 mm i lako se savija oko zaobljenih površina, poput papira identične debljine. Ne treba ga prelamati da se ne bi oštetio. Ekran je moguće fiksirati i lepljenim, budući da sa poleđine nema delova kojima treba pristupiti u toku rada.
Fizičke dimenzije displeja su: 48.55 x 23.7 mm uz rezoluciju 212 x 104 piksela. Jasno je da je sama tačka relativno velika 0.229 x 0.225 mm na šta treba obratiti pažnju pri sitnim ispisima. Osvežavanje može biti parcijalno sa minimalnim vremenom od 0.3 s ili potpuno za šta je potrebno čak 3 s.
Na sajtu se pored potrebne Arduino biblioteke za eInk kontroler može preuzeti i Image2Lcd softver za Windows OS koji služi za konverziju slika u .h tekstualni format kako bi se formirao ispis na ekranu. Obratite pažnju na orijentaciju grafike u skladu sa slikom koju smo ispod dali.
Seeed Studio je u ovoj seriji dao još deset tipova ePaper ekrana različitih dimenzija i broja boja koje mogu prikazati. Sva tri savitljiva su crno-bela, te nažalost prosto nedostaje treća akcentna boja. Fokus na ovim proizvodima je na savitljivosti, te je moguće postići veoma interesantne dizajnerske efekte pri njihovoj upotrebi. Male dimenzije XIAO razvojnih sistema i neophodne ekspanzione ploče omogućavaju prilagođenu ugradnju u vaš mejkerski, edukativni ili projekat namenjen širokoj upotrebi, koja će svakako svojim neočekivanim efektom izmamiti interesovanje potencijalnih korisnika.
XIAO proizvode u Srbiji možete kupiti kod Malina314 d.o.o.
