Home»Recenzije»Banana Pi BPi LCD 1602 Display modul recenzija
Recenzije

Banana Pi BPi LCD 1602 Display modul recenzija

By Aleksandar Dakić26/09/2023Updated:28/02/20252 Mins Read
bpi 1602 LCD modul

Banana Pi BPi LCD 1602 Display

69%
69%
Dobro

Banana Pi BPi LCD 1602 Display modul je namenski dizajniran LCD GPIO HAT po zahtevima kompanije Banana Pi kako bi se dodale funkcionalnosti rasprostranjenom 1602 LCD-u, prihvaćenom među mejkerima. Cena modula je 9 USD.

Pros
  1. Opšte prihvaćena platforma
  2. Dodatne funkcije kroz pet tastera i RGB diodu
  3. Kompatibilan sa Raspberry Pi 4B GPIO-om
Cons
  1. Zauzima 26 GPIO pinova
  2. Dizajn izgleda modula

Banana Pi BPi LCD RGB1602 Display modul je LCD GPIO HAT dizajniran po specifičnim zahtevima kompanije Banana Pi kako bi se dodale funkcionalnosti na široko rasprostranjen 1602 LCD, prihvaćen među mejkerima. Cena modula je 9 USD.

bpi 1602 LCD modul
photo: magazin Mehatronika

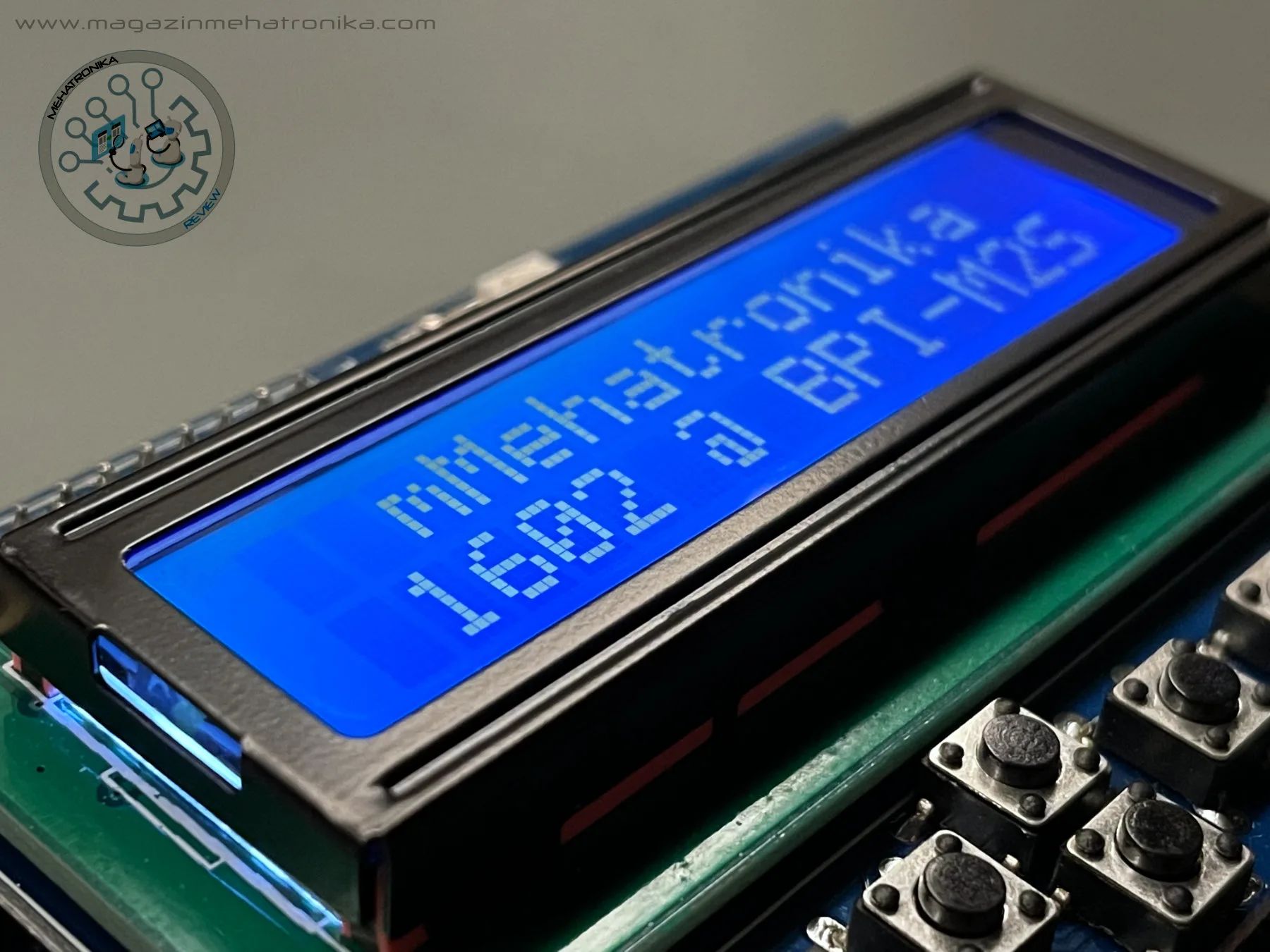

U pitanju je standardni plavi LCD ekran sa dva reda ispisa po ASCII 16 karaktera (5×7 tačaka ua svaki karakter) u redu. Ekran ima pozadinsko osvetljenje i za puni sjaj potreban mu je napon napajanja od 5V. Modul je pričvršćen za veću pločicu koja mu dodaje komunikacijone mogućnosti i čini ga odličnim i za mejkersko korišćenje u vidu malog informacionog displeja kao i za STEM upotrebu zbog široko prihvaćene hardverske realizacije.

Ispod LCD ekrana nalazi se 5 tastera koji se mogu programirati, a jedna od najočiglednijih primena je navigacija u skladu sa ispisom. (Tasteri se recimo mogu skladno rasporedu isporogramirati: prethodni, naredni, odabir, izlazak, ON/OFF).

bpi 1602 LCD modul
photo: magazin Mehatronika

Komunikacija sa SBC-om se vrši preko GPIO konektora sa donje strane ploče, koji zauzima prvih 26 pinova header-a. U zavisnosti od verzije kontrolera: MCP23017 ili MCP23S17 koji je postavljen, modul može imati I2C ili SPI serijski interfejs.

bpi 1602 LCD GPIO
photo: magazin Mehatronika

Iznad ekrana nalazi se programabilna RGB dioda i njom se može upravljati tasterima ili slanjem signala sa SBC-a.

bpi 1602 LCD modul at dark
photo: magazin Mehatronika

Mi smo testirali modul sa BPi-M2S SBC-om, mada treba uzeti u obzir da je potpuno kompatibilan sa Raspberry Pi 4B. Budući da je u pitanju standardni displej modul, podrška u drajverima je odlična i omogućava lako programiranje iz Pythona ili C-a. Na interentu se mogu naći mnogi primeri upotrebe. Zbog svega ovoga i korektne cene, možemo ga preporučiti.


Više informacija: Wiki 1602 displeja
