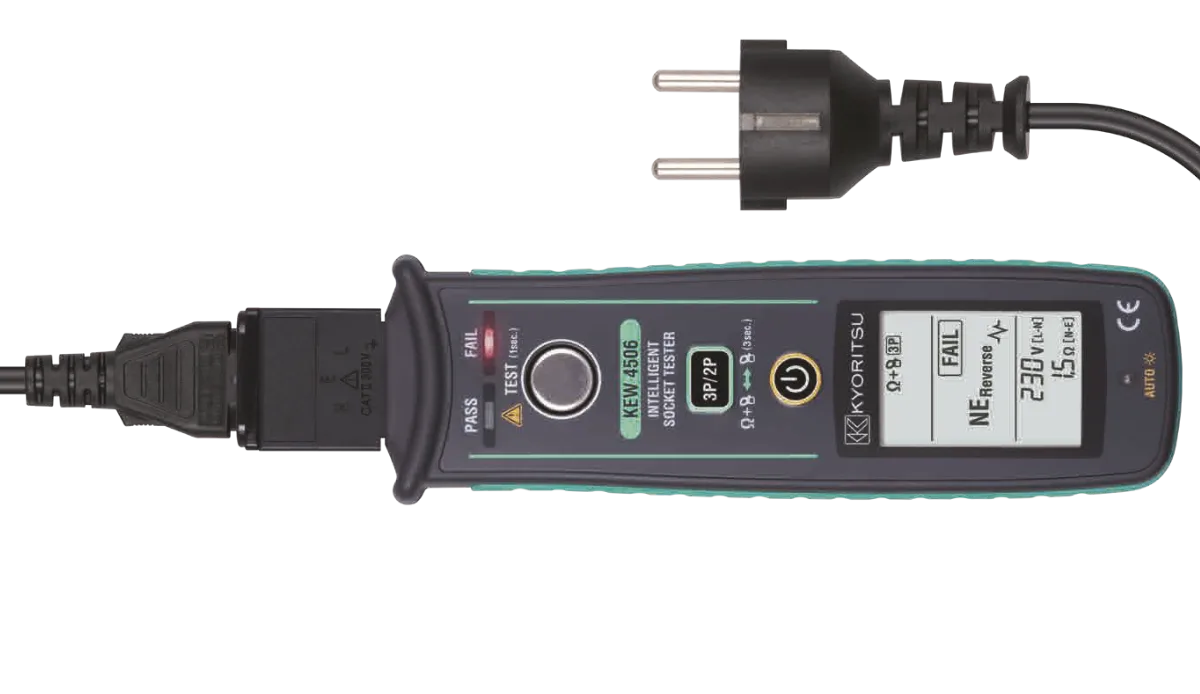

Savršen tester utičnica KEW 4506

Sponsored By: Melco-Buda d.o.o.Melco-Buda d.o.o.10/01/20233 Mins Read

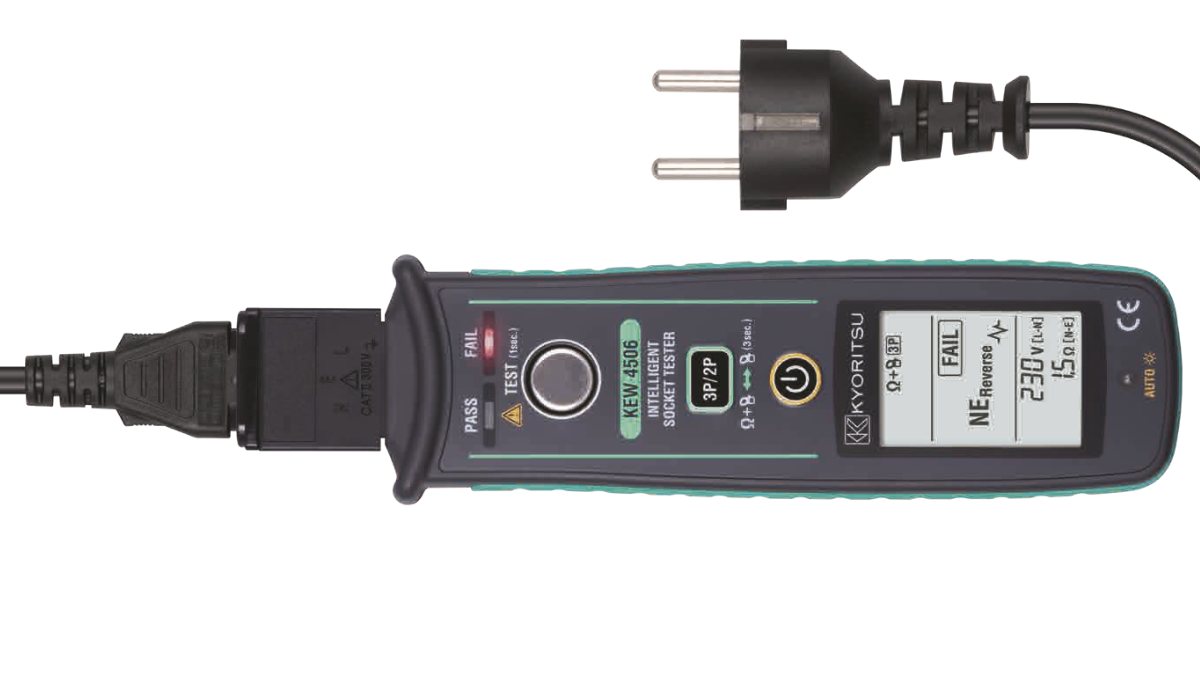

Otkriva obrnuto povezivanje N-Z koje se inače teško detektuje.

  • Lako merenje jednostavnim uključivanjem u utičnicu i pritiskom na dugme za testiranje.
  • Za samo 1 sekundu proverićete napon, ispravnost ožičenja i polaritet faze, nule i uzemljenja utičnice.
  • KEW 4506 se može koristiti kod TT sistema uzemljenja, a u kombinaciji sa KEW 8343 kod TN-S. (Pogledajte princip merenja)
  • Metod merenja niskom ispitnom strujom radi izbegavanja okidanja Fid skopke.

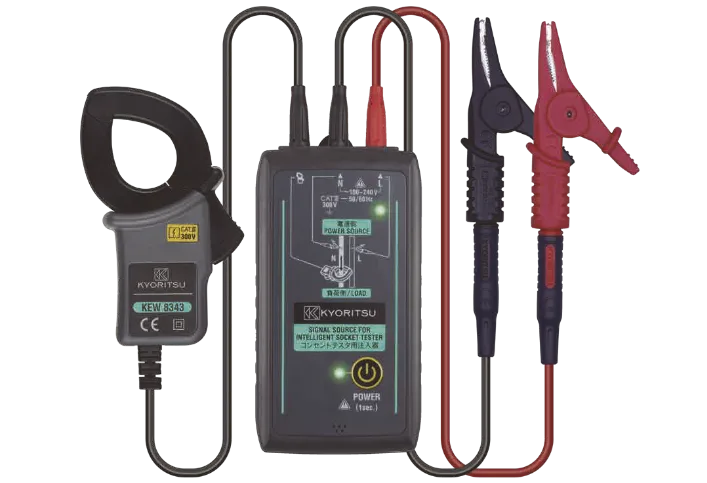

KEW 8343 IZVOR SIGNALA ZA INTELIGENTNI TESTER UTIČNICA

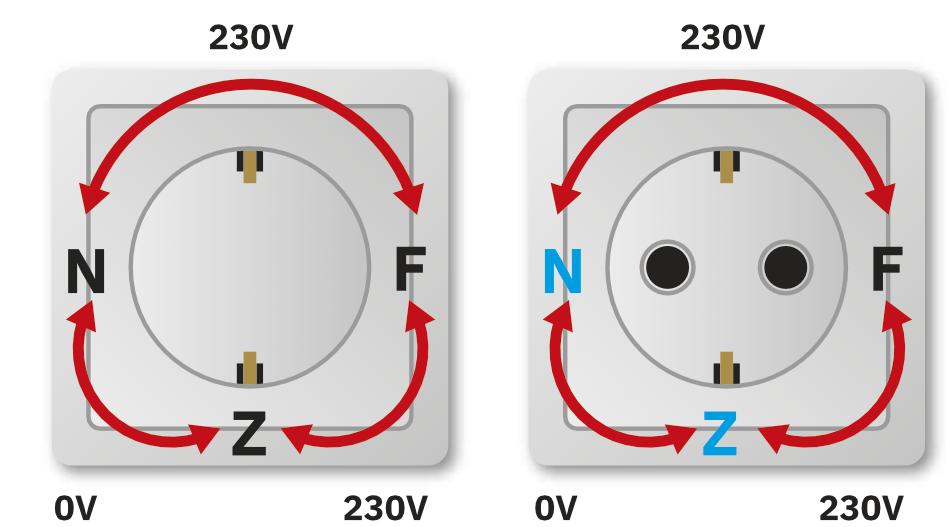

Zašto je obrnuto povezivanje neutralna-zemlja problem?

Ako se utičnica koristi bez shvatanja da je došlo do greške te su N-E obrunuto povezane, FID sklopka će se otkačiti izazivajući prekid napajanja. A ako kolo nije zaštićeno FID sklopkom, velika struja će teći kroz provodnik uzemljenja, što će uzrokovati strujni udar i pojaviće se opasnost od požara. Naš inteligentni tester utičnica, KEW 4506, može da reši te probleme!

Princip merenja

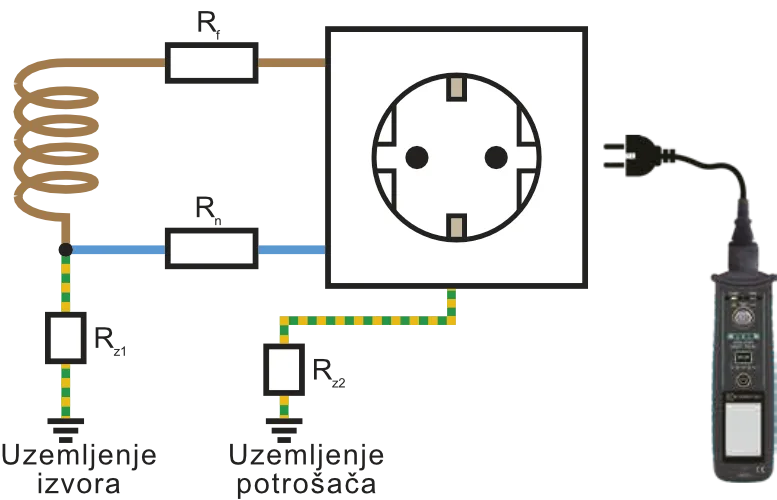

Za TT sistem
Ako je sistem uzemljenja TT i kolo je zaštićeno FID sklopkom sa nazivnom strujom od 30mA ili više, može se detektovati obrnuto povezivanje N-Z samo uz pomoć KEW 4506 uređaja.

Rf+Rn < Rf +(Rz1+Rz2)

KEW 4506 detektuje N-Z inverziju proveravajući razliku ovih vrednosti otpora. Stoga, ako je otpor F-Z izuzetno nizak, obrnuta veza N-Z možda neće biti otkrivena. Takođe, FID od 10 mA može da se otkači jer se ispitna struja oko 10 mA koristi za merenje otpora. U prethodno navedenim slučajevima, predlažemo da se koristi KEW 8343 (kao izvor signala) zajedno sa KEW 4506. Na to neće uticati ekstremno mali otpor F-Z i nijedan FID se neće isključiti, jer je test struja koja teče između N-Z manja od 1 mA. U ovom slučaju, da bi proverio da li je ožičenje N-Z ispravno, KEW 4506 meri otpor između F-N i otpor između F-Z. Obično u TT sistemu, F-N otpor je uglavnom samo posledica otpora provodnika ožičenja. S druge strane, otpor F-Z uključuje i otpor uzemljenja potrošača (Rz1 i Rz2), tako da je F-Z otpor veći od samog F-N otpora.

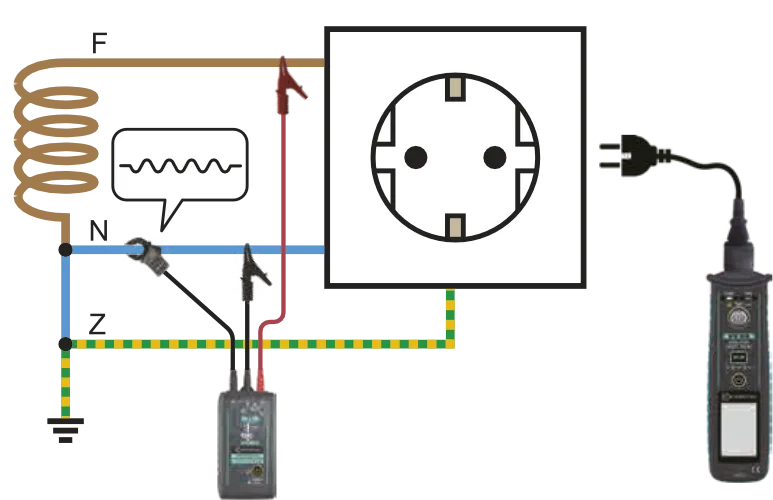

Za TN sistem

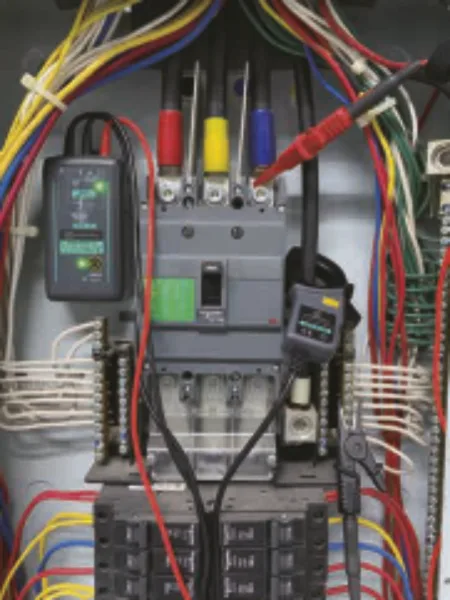

Da biste testirali sisteme ožičenja sa niskim otporom kao što je TN, povežite KEW 8343 na lokaciju blizu osigurača linije koja vodi do 3P utičnice koju testirate i primenite ispitni napon.

Reverzija N-Z se može otkriti primenom testnog napona iz KEW 8343 na neutralni vod i ispitivanjem smera signala.

*KEW 4506 i KEW 8343 se ne mogu koristiti na TN-C ili IT sistemima.
*Izvor signala KEW 8343 se prodaje zasebno

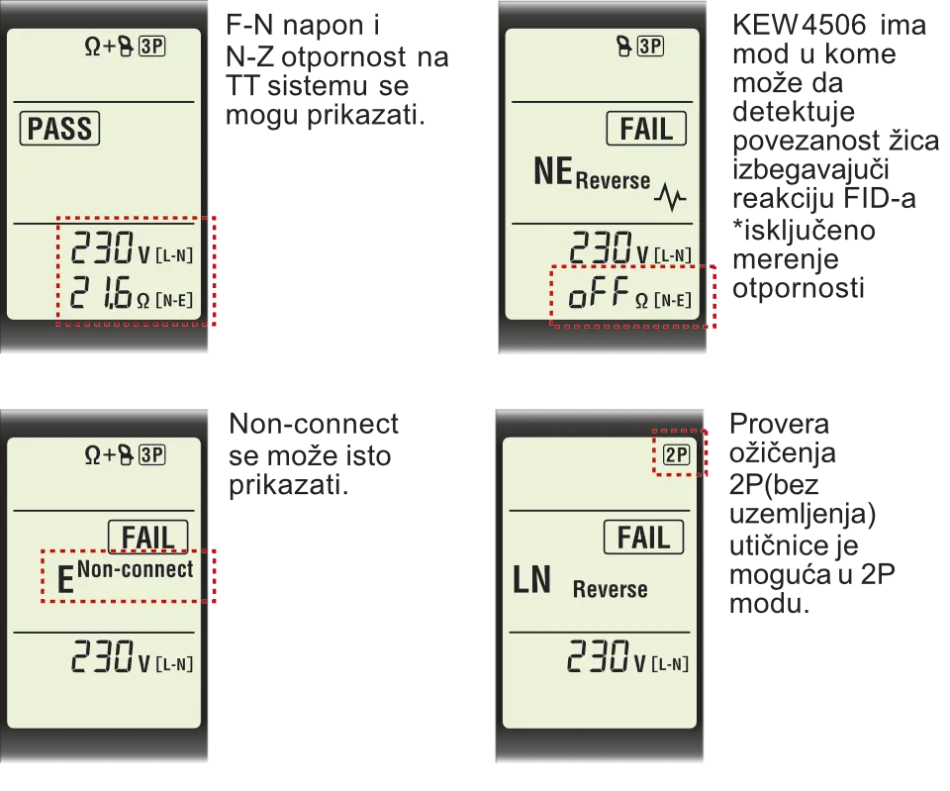

Svi rezultati testova i PASS/FAIL pokazuju se na preglednom ekranu uređaja

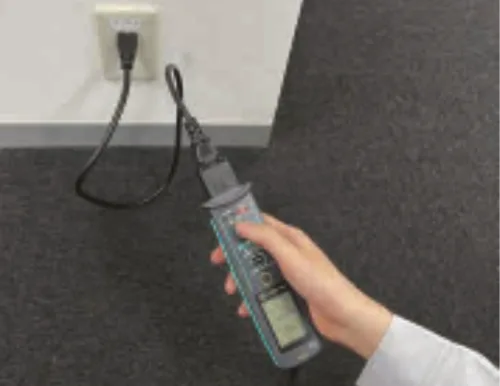

Jednostavno merenje uključivanjem u utičnicu i pritiskom na dugme za testiranje.

LCD pozadinsko osvetljenje automatski uključuje se na tamnom mestu. *Moguće je onemogućiti pozadinsko osvetljenje ako želite.

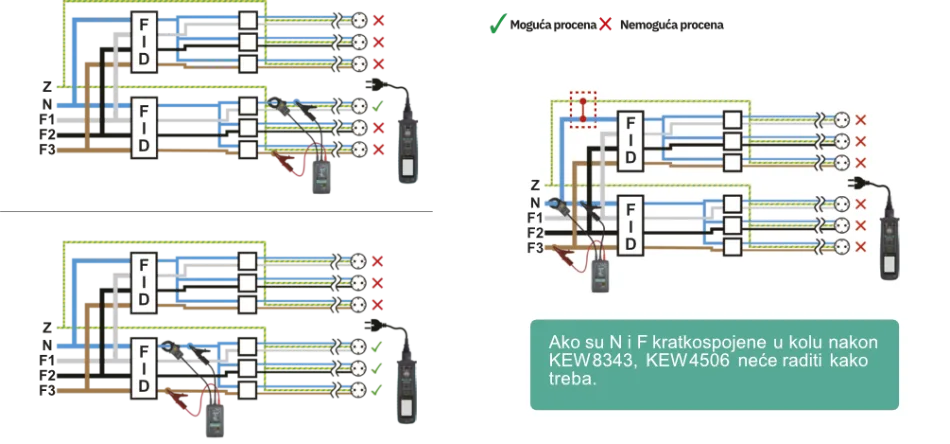

Gde se moze koristiti i koja su ograničenja

KEW 4506 može da testira vezu ožičenja uključujući obrnuto povezane linije N-Z kod jednofaznih utičnica. Ovaj tester može da testira jednofazne utičnice povezane sa trofaznim 4-žičnim, jednofaznim 3-žičnim, jednofaznim 2-žičnim sistemima napajanja.

*KEW 4506 se ne može koristiti za proveru trofaznih utičnica i testiranje FID-a.

Za upotrebu u TN sistemu, obrnuto povezivanje N-Z se može odrediti samo na utičnicama povezanih nakon mesta gde je KEW 8343 postavljen na N provodnik.


kancelarija u Beogradu:
Jurija Gagarina 257/II sprat/12
11070 Novi Beograd
tel: 011/627-74-10
mob: 065/8003370
065/3119422

kancelarija u Despotovcu:
Saveza Boraca br.7,
35213 Despotovac, Srbija
tel: 035/612 916
faks:035/613 319
mob: 063/8003370

e mail: office@melcobuda.co.rs
office@kyoritsu-instrumenti.com
budimir.melcobuda@gmail.com
office-beograd@melcobuda.co.rs

www.melcobuda.co.rs
www.kyoritsu-instrumenti.com
www.termovizija.com
www.hioki-instrumenti.com
