Uticaj okoline na izbor otporničkog bloka

Prilikom izbora otporničkog bloka mora se voditi računa o uslovima okoline u koju se blok ugrađuje kao i o promeni uslova koji blok čini u tom okruženju.

Razmotrimo li uticaj okoline na blok, kao i bloka na okolinu, možemo uočiti višestrukost ovog delovanja.

  • Uticaj okoline: klimatski (temperatura, vlažnost, prašina), hemijski i biološki
  • Uticaj otporničkog bloka: povećanje temperature okoline

Izbor otporničkog bloka u zavisnosti od uslova okoline

Da bi se napravio „pravi“ izbor otporničkog bloka pored vrednosti otpora i snage potrebno je obratiti pažnju i dati odgovore na sledeća pitanja:

U zavisnosti od lokacije postavljanja, mesto ugradnje otporničkog bloka može biti:

  • na otvorenom prostoru
  • u nadkrivenom otvorenom prostoru
  • u zatvorenom prostoru

Budući da je postavljen u industrijskom prostoru, otpornički blok u toku rada može biti pod uticajem:

  • kiše, snega, sunca
  • prašine
  • zapaljive prašine
  • vlage
  • agresivnih gasova i isparenja
  • povišenih temperatura

Prostor za ugradnju otporničkog bloka zavisi od mogućnosti i trenutne situacije u prostoru. On može biti:

  • mali
  • ograničen
  • neograničen

U zavisnosti od odgovora na ova pitanja vrši se izbor tipa otporničkog bloka. Ona su međusobno isprepletena i uvažavanjem svakog od njih dobijamo najbolji izbor. Postavljeni zahtevi primarno utiču na konstrukciju otporničkog bloka i to na sledeći način:

  • Mesto ugradnje otporničkog bloka primarno utiče na izbor stepena mehaničke zaštite IP, dimenziju i dizajn kućišta odabranog tipa.
  • Ambijentni uslovi utiču na veličinu, oblik i dizajn kućišta, vrstu otpornih elemenata i stepen termičke zaštite, što zajedno potvrđuje odabrani tip ili zahteva korekciju u izboru.
  • Raspoloživi prostor utiče na oblik i dizajn kućišta, stepen mehaničke zaštite IP, način odvođenje toplote (prirodna ili prinudna) i stepen termičke zaštite.

Uticaj temperature na izbor otporničkog bloka

Potrebna masa otpornika za prihvatanje određene količine energije za željeni (nominalni) porast temperature izračunava se formulom:

m=W/Cv*ΔT [kg]
W=R*l2*t [Ws][J]

gde je:

  • W [Ws] – električna energija
  • Cv [J/kg*°C] – specifična toplota
    • za limene otporničke elemente: 0,5 J/kg*°C
    • za livene otporničke elemente: 0,54 J/kg*°C
    • za žičane otporničke elemente: 0,46 J/kg*°C
  • ΔT [K] – porast temperature (projektovano 200K za IP23)
  • R [W] – otpor
  • I [A] – struja
  • t [sec] – vreme rada

Toplotna energija koju otpornik može da primi pri promeni temperature od  θ1 do θ2 je:

Q=Cv*m(θ2-θ1) [J]

gde je:

  • m [g] – masa otpornika
  • θ2 [°C] – temperatura na površini otpornika (max 240 °C)
  • θ1 [°C] – temperatura ambijenta

U ovom slučaju je:

ΔT=Δθ [K]
(T2-T1)=(θ2-θ1) [K]

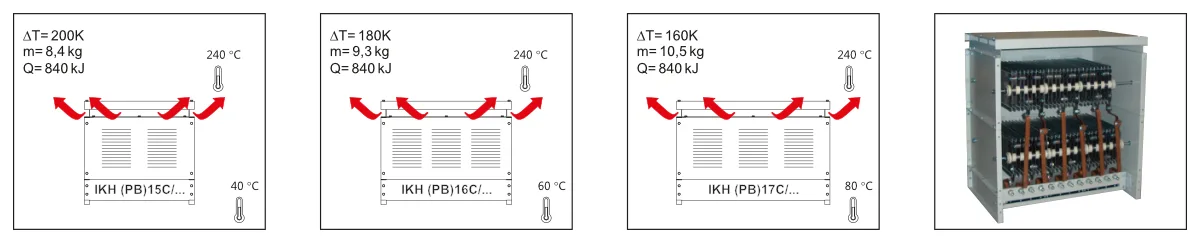

Nominalni podaci za otporničke blokove se definisani za temperature ambijenta +40 °C. Za veće temperature potrebno je izvršiti korekciju opterećenja za 4% za porast temperature od 10K iznad maksimalne dozvoljene temperature porasta (200 K), što kao rezultat daje veću masu i gabarit otporničkog bloka.

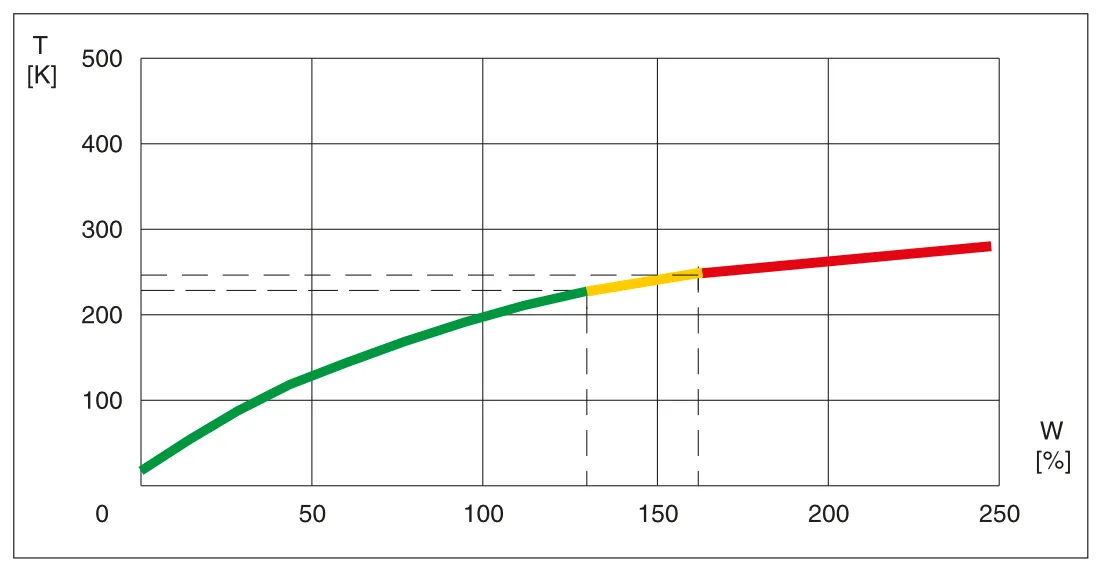

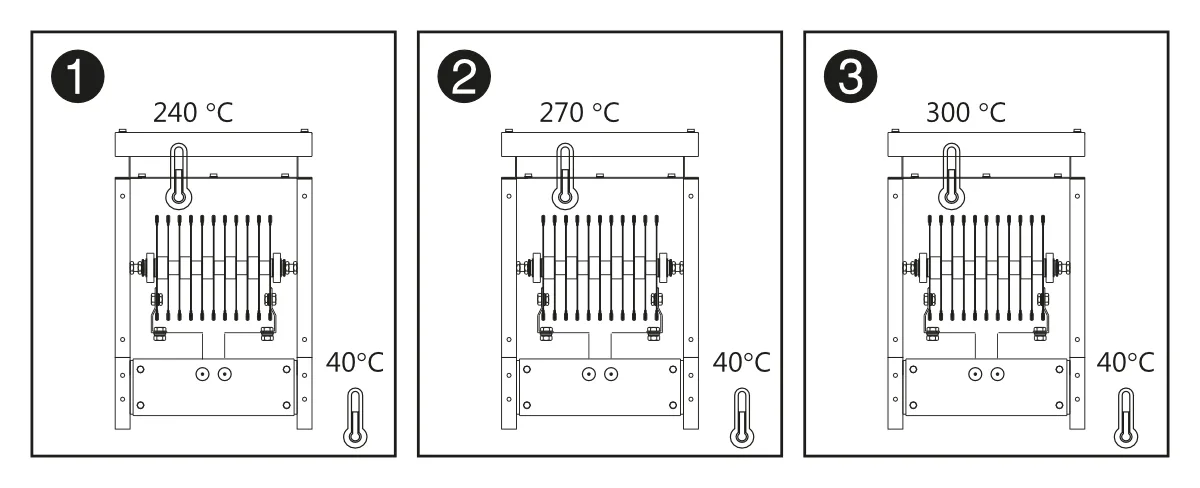

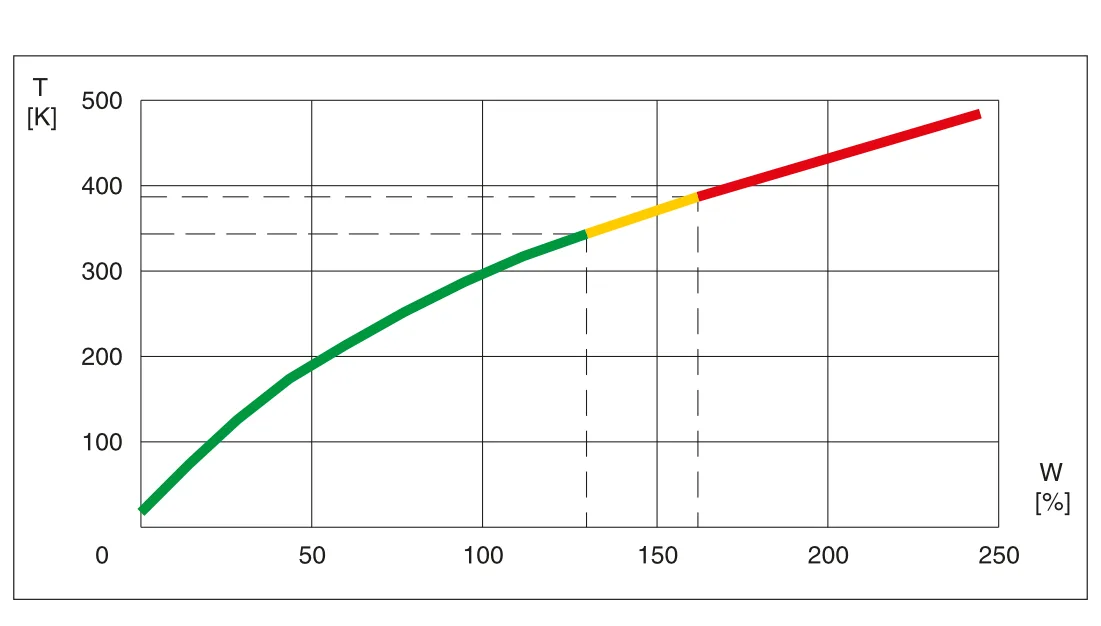

Dozvoljeno opterećenje, temperaturne granice i trajnost proizvoda

  1. Normalan rad
    • Do 100% nazivnog opterećenja
    • Maksimalna trajnost proizvoda
  2. Dozvoljeno preopterećenje
    • Do 130% nazivnog opterećenja
    • Smanjena trajnost proizvoda
  3. Prekomerno preopterećenje
    • Do 160% nazivnog opterećenja
    • Značajno smanjena trajnost proizvoda
    • Nije peporučljivo

Mesto montaže

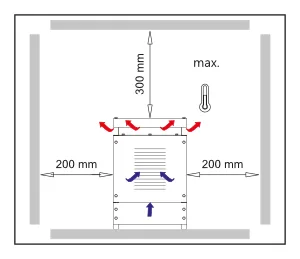

Mora se voditi računa da u okolini otporničkog bloka ne postoje lako zapaljivi materijali i elementi neotporni na povišene temperature.

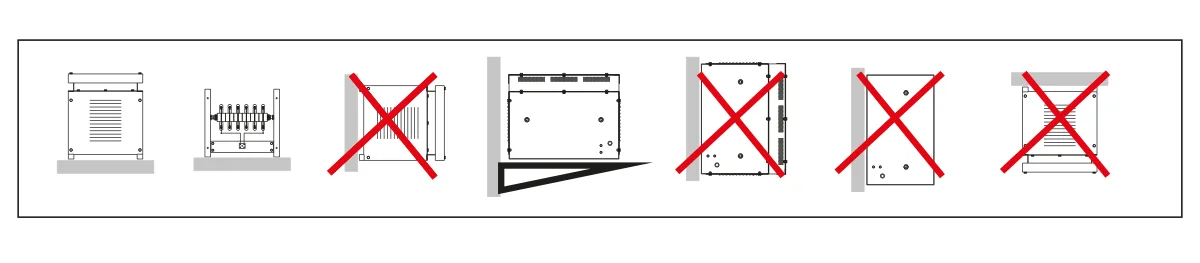

Način montaže

Način montaže mora se tako odabrati da obezbeđuje normalno odvođenje toplote, a da pri tome ne narušava rad uređaja u svojoj okolini.

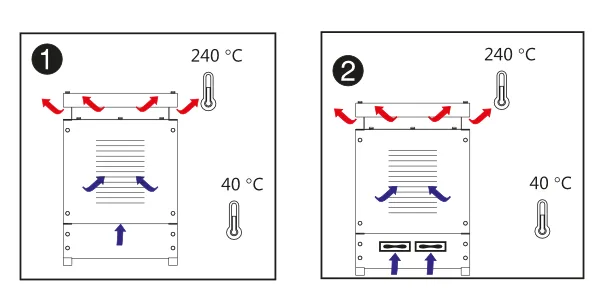

Hlađenje otporničkih blokova

  1. Prirodna cirkulacija vazduha
  2. Prinudna cirkulacija vazduha (intezivno hlađenje)

Dozvoljeno preopterećenje se u odnosu na nazivno može povećati za cca. 50%, a da trajnost proizvoda nije ugrožena.

Uticaj prašine na izbor otporničkog bloka

Primenom odgovarajućih rastojanja i odgovarajućih izolacionih materijala, uz odgovarajuće održavanje koncentracija prašine ne utiče na izbor otporničkog bloka sem u ekstremnim slučajevima.

Uticaj vlage na izbor otporničkog bloka

Standardna konstrukcija otporničkog bloka sa primenom izolacionog materijala obezbeđuje pouzdan rad i za uslove relativne vlažnosti preko 90%.
