U svom radu, tehničko osoblje za upravljanje i instrumentaciju često obavlja različite zadatke kao što su: održavanje opreme, izvođenje različitih preventivnih testova i, naravno, modernizacija sistema upravljanja.

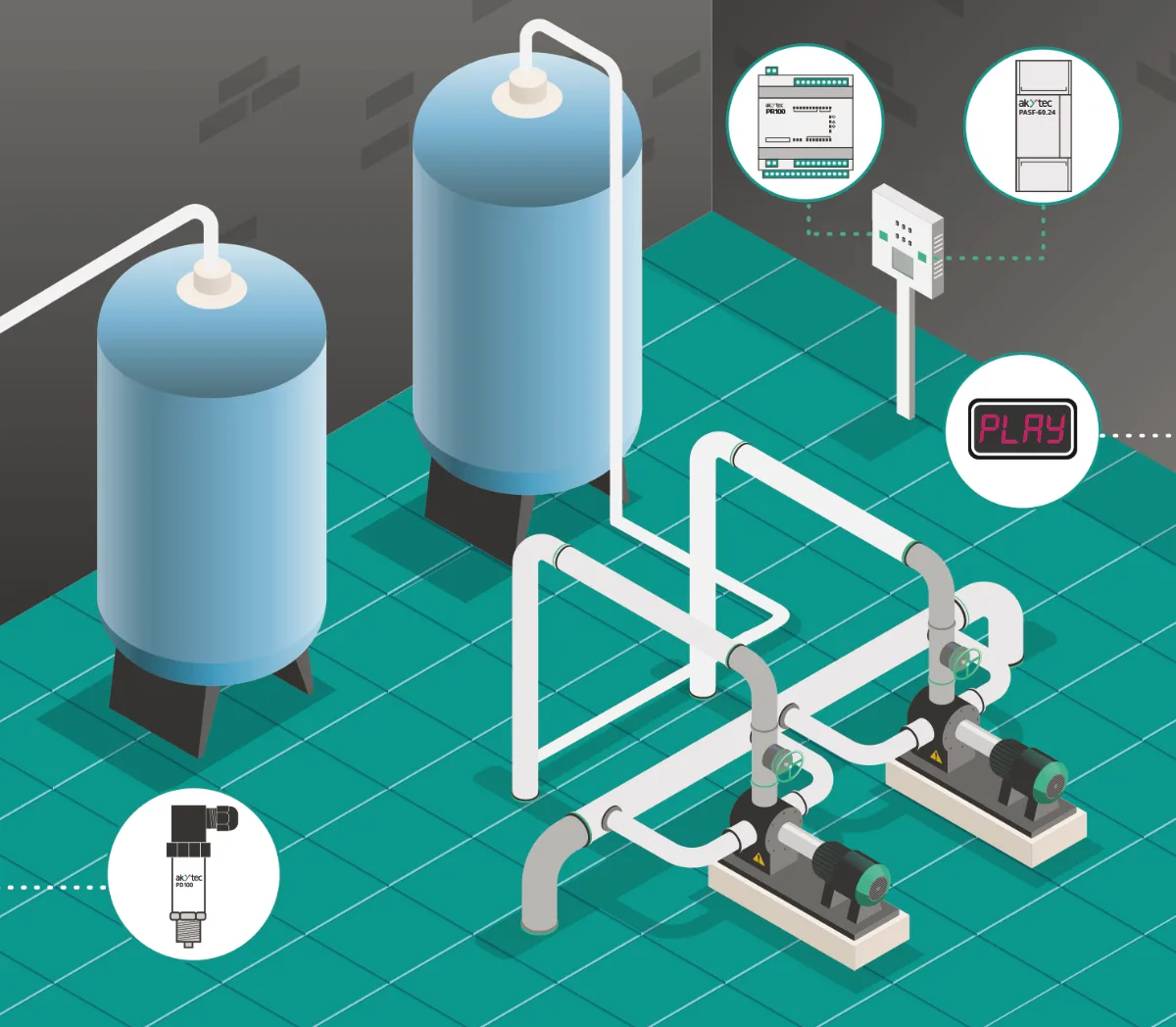

Uspostavljen je automatizovani sistem za upravljanje pumpnim sistemom za snabdevanje proizvodnih linija i kancelarijskih prostora vodom. Voda iz podzemne bušotine se akumulira u dva povezana rezervoara (slika 1), a potom se sprovodi cevovodom u unutrašnju mrežu pomoću pumpe za dovod vode.

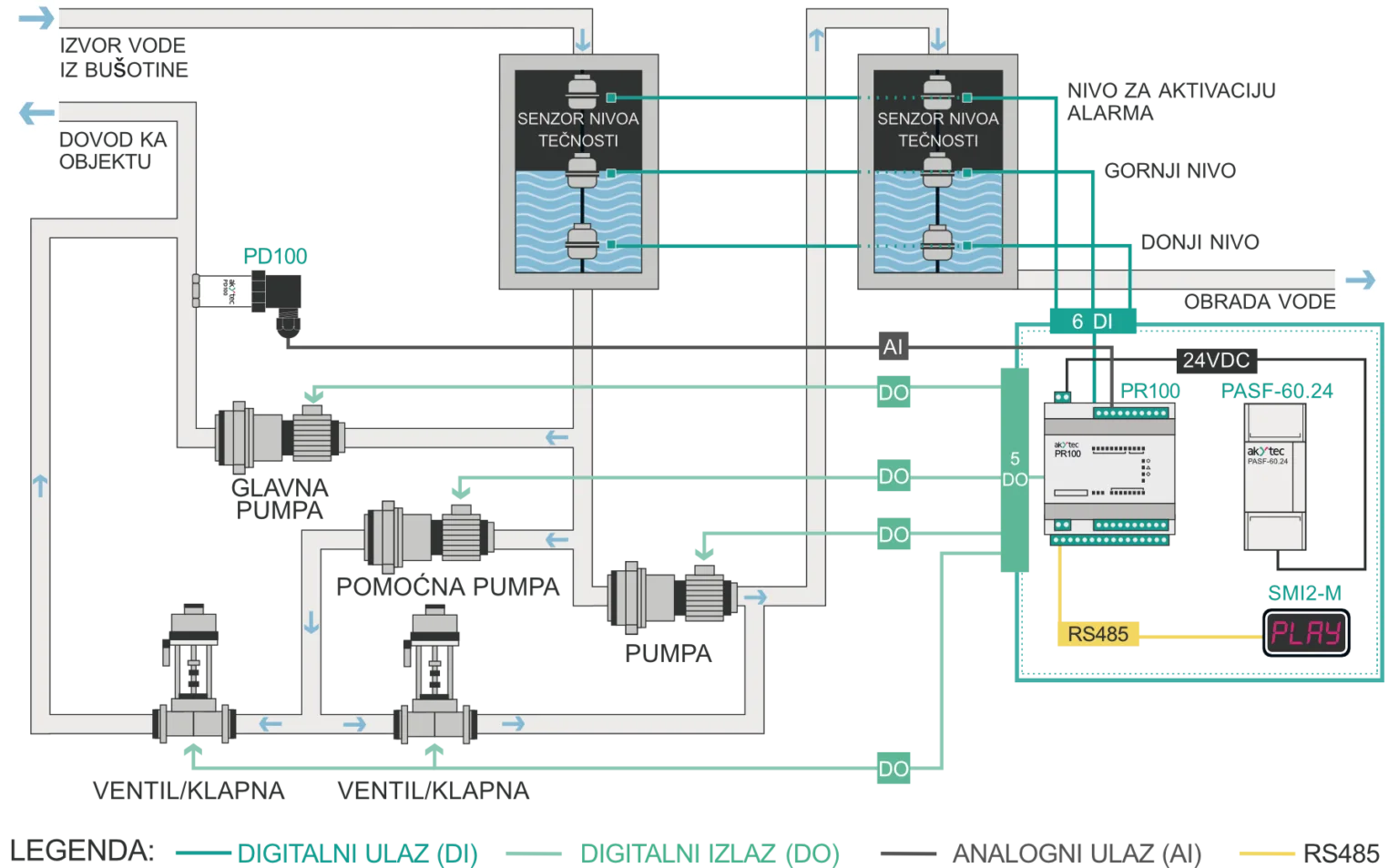

Slika 1 | Photo: akYtec
Pumpa za snabdevanje vodom opremljena je automatskim sistemom koji kontroliše pritisak u sistemu i obustavlja rad sistema ukoliko je prekoračena dozvoljena vrednost pritiska (6 bara). Pumpa za vodu (protoka 180l/min) puni rezervoar za skladištenje kapaciteta 5000l. Ova voda služi za proizvodnju sirćeta i flaširanje. Rezervna pumpa obezbeđuje autonomni rad sistema vodosnabdevanja. Ako radna pumpa otkaže, ona se isključuje iz sistema, a rezervna pumpa se uključuje u sistem.
akYtec PD100 senzor pritiska kontroliše pritisak u sistemu. Reč je o specijalizovanom senzoru pritiska, idealnom za HVAC sisteme, pumpe, kompresore, kotlove, sisteme vodosnabdevanja itd. na bazi silicijuma. Silicijumski senzori su osetljiviji i precizniji od drugih vrsta senzora.
akYtec SMI2-M prikazuje trenutnu vrednost pritiska na mestu ugradnje. Senzor donjeg nivoa tečnosti ima funkciju zaštite pumpe od rada na suvo.
Sistem koristi tri beskontaktna kapacitivna senzora koji su instalirani na rezervoarima. Kada nivo vode padne ispod zadatog, pumpa se automatski uključuje i radi dok nivo vode ne dostigne najviši dozvoljeni nivo. Ako se prekorači maksimalni dozvoljeni nivo vode aktivira se alarm, a pumpa se isključuje.
akYtec PR100 mini-PLC omogućuje lako upravljanje sistemima za snabdevanje vodom i pumpnim sistemima, kao i nadgledanje uređaja, tj. opreme.
Algoritmi upravljanja pumpom su predstavljeni u obliku odgovarajućih makroa (slika 2) koji se kreiraju u glavnom prozoru. U ovom projektu se upravlja sledećim signalima:
- I1 – Donji nivo odvoda vode (zaštita pumpe od rada na suvo);
- AI1 – Signal nivoa pritiska;
- I3 – Prekidač za dovod vode;
- I4 – Toplotna zaštita pumpe (signal kvara pumpe);
- Q1 – Izlaz za pokretanje pumpe;
- Q2 – Signal/indikator havarije.

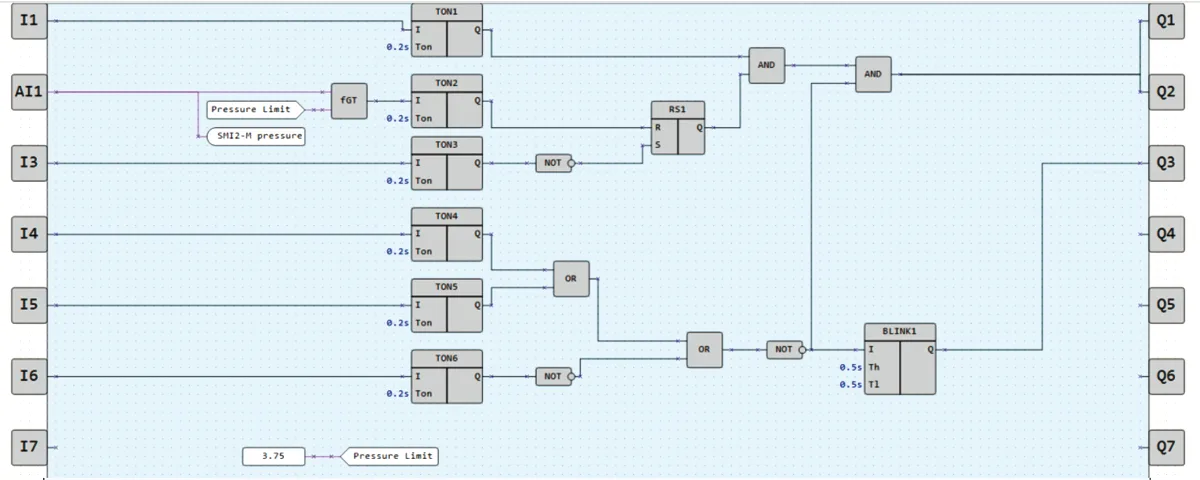

Slika 2 | Photo: akYtec
Shodno tome, stvara se makro sa tri ulaza i dva izlaza. Ispravnost rada programa je moguće proveriti još u fazi razvoja pomoću režima za simulaciju i time ukloniti potencijalne greške.
Programabilni relej zamenjuje glomazne relejne sklopove, značajno smanjujući troškove održavanja, jer omogućava promenu algoritma rada, ukoliko je potrebno izvršiti implementaciju u već postojeće sisteme.
PR100 je jedan od najjeftinijih, a ujedno i jedan od kvalitetnijih uređaja na tržištu, po čemu se razlikuje od svojih konkurenata.
Važno je napomenuti da je proces programiranja uređaja PR100 veoma jednostavan i da ne zahteva napredne veštine programiranja.
akYtec proizvodi koji se koriste u projektu:
- programabilni relej PR100
- transmiter pritiska PD100
Kontakt u Srbiji: akYtec d.o.o., Kneza Miloša 23, Beograd 11000, www.akytec.de
