Zagađenje bukom je jedno od glavnih pitanja zaštite životne sredine koje direktno utiče na kvalitet života i zdravlje ljudi. Uz Digilent Pmod MIC3 i Digital Discoveri možete stvoriti monitor zagađenja bukom zasnovan na oblaku za procenu uticaja buke.
PMOD MIC3 je MEMS mikrofon u kome se kao komponente nalaze i poznati mikrofon Acoustics SPA2410LP5H-B i analog-no-digitalni pretvarač Texas Instruments AOCS7476.

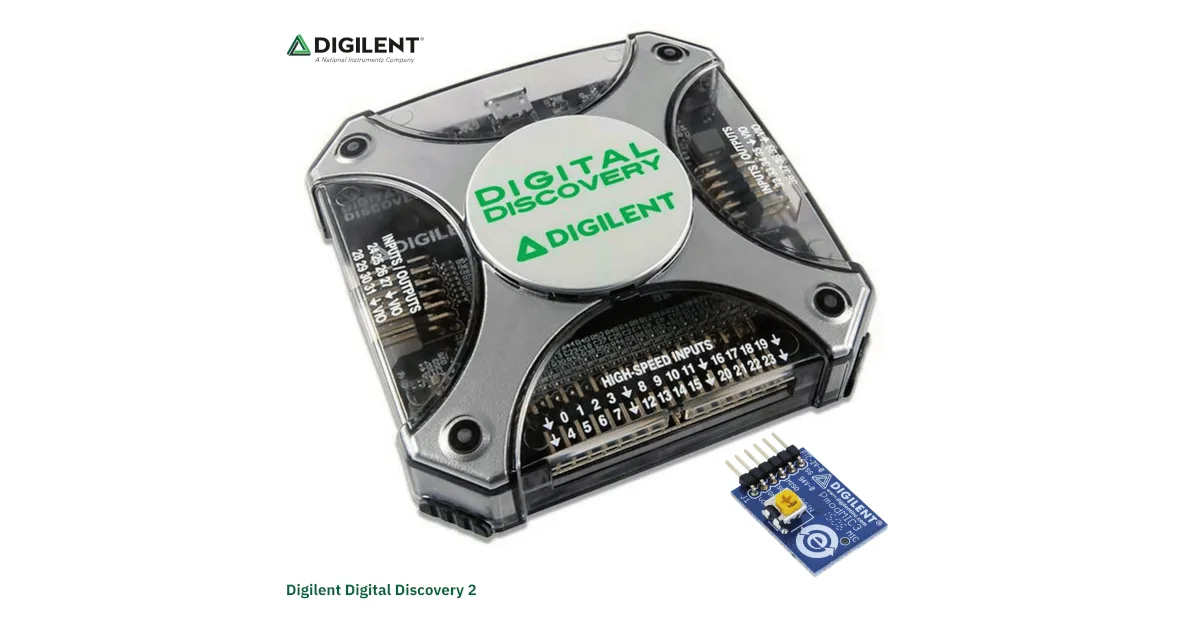

Digilent Digital Discovery je kombinovani USB logički analizator, analizator protokola i generator uzoraka.
WaveForms je virtuelni paket instrumenata za Digital Discoveri. Omogućava vam pristup svim instrumentima, uključujući:
- 32-kanalni digitalni logički analizator(1,2 … 3,3V CMOS, 8 kanala pri 800MS/s*, 16 kanala pri 400MS/s* i 32 kanala pri 200MS/s)
- Analizator protokola sa digitalnim analizatorima magistrale (SPI, I2C, UART, CAN, AVR)
- 16-kanalni generator uzoraka (1,2 … 3,3VCMOS, 100MS/s)
![](https://magazinmehatronika.com/wp-content/uploads/2022/01/digilent-unutra1.png)
Postavljanje hardvera
Pmod MIC3 komunicira preko SPI interfejsa i povezan je sa digitalnim I/O linijama Digital Discovery-a na sledeći način:
- SS do DIO linija 0 (DIO 24 na Digital Discovery)
- MISO do DIO 1 (DIO 25 na Digital Discovery)
- SCK na DIO 2 (DIO 26 na Digital Discovery)
- VCC na pozitivnom napajanju uređaja (VIO na Digital Discovery)
- Uzemljenja dva uređaja povezana su međusobno
ThingSpeak – Besplatna platforma za IoT analitiku
ThingSpeak koji je kreirao MathWorks je besplatna mrežna platforma za prikupljanje, pregled i analizu podataka u oblaku. ThingSpeak vam omogućava da objedinjavanje i analizu podataka i prikaz rezultata. Pre svega ćemo se ulogovati, a onda ćemo dodati kanal za pokretanje analize.
Evo nekoliko koraka.
- Korak 1. U meniju Kanali kreirajte Novi kanal.
- Korak 2. Konfigurišite postavke kanala, dajte mu ime i definišitepolja. Polje će biti kontejneri za vaše podatke.
- Korak 3. U API ključevima generišite API ključ za pisanje da biste podatke preusmerili na server iz Wave-Forms SDK-a i pristupili već uskladištenim podacima.
- Korak 4. Nakon otpremanja podataka na kanal, menjate grafikone kroz unapred podešene vidžgete ili uz pomoć pisanja MATLAB kodova.
![](https://magazinmehatronika.com/wp-content/uploads/2022/01/digilent-unutra2.png)
Python Script
Python se koristi za pretvaranje izmerenih podataka sa Pmod MIC3 i otpremanje rezultata u ThingSpeak. Učitavamo bibliote
ku Waveforms (dvf.dll) i importujemo potrebne module. Zahtevani moduli nam omogućavaju slanje podataka na Thing-Speak. Program uključuje dole navedene funkcije:
- close_device – resetuje sve instrumente i zatvara Digital Discovery
- display_error – prikazuje poruku o grešci
- spi_read – čita SPI podatke
Kompletni izvorni kod se može preuzeti na linku na kraju teksta u vidu arhive PmodMIC3_to_ThingSpeak.zip
![](https://magazinmehatronika.com/wp-content/uploads/2022/01/digilent-qr-kod.png)
Izračunava se srednja vrednost merenja, a zatim se pretvara u dB (ova konverzija predstavlja samo približni prikaz stvarnog nivoa buke). Izmereni nivoi buke mogu se prikazati prema vremenu ili uz pomoć vidžgeta u obliku merača. Histogram izmerenih vrednosti se takođe može prikazati, zajedno sa virtuelnom LED lampicom, čije paljenje ukazuje da je buka dostigla opasan nivo.
Finalni komentari
Za dodatne informacije i projekte sa Analog Discovery 2 uređajem, posetite Resource Center. Za tehničku podršku posetite Digilent Forums.
